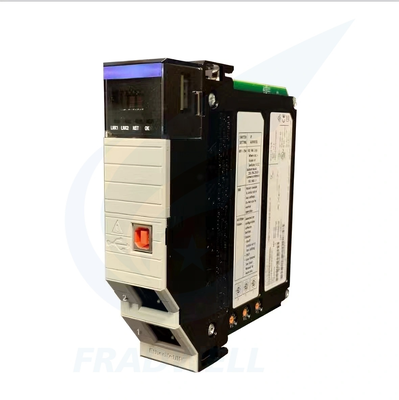

ControlLogix PLC: Controllo Industriale ad Alte Prestazioni
Il PLC ControlLogix rappresenta la soluzione di punta di Rockwell Automation per l'automazione industriale ad alte prestazioni, progettata per offrire affidabilità, scalabilità e integrazione eccezionali in ambienti di produzione complessi. Dalla sua introduzione nel 1997, questa piattaforma modulare si è evoluta diventando la scelta preferita per applicazioni mission-critical, detenendo una quota di mercato del 34% nel settore dell'industria pesante del Nord America, supportando al contempo diverse esigenze industriali a livello globale.
Caratteristiche Principali del Prodotto
Prestazioni Ineguagliabili: Potenziamento di Scenari di Controllo Complessi
- Elaborazione ad Alta Velocità e Scalabilità Massiccia: Dotato di processori dual-core da 1,6 GHz nei modelli di fascia alta, offre pianificazione delle attività in sub-millisecondi e velocità di esecuzione delle istruzioni logiche di 0,37 ms/K. Supporta fino a 128.000 punti I/O digitali e 4.000 punti I/O analogici per un'automazione scalabile da piccole apparecchiature a sistemi a livello di impianto.
- Architettura Parallela Multi-Task: Consente la pianificazione di attività continue, periodiche e guidate da eventi con priorità multiple. La logica di esecuzione delle attività personalizzabile impedisce il blocco di singole attività, migliorando significativamente l'efficienza e la stabilità del controller per scenari ibridi.
- Capacità di Controllo di Precisione: Integra controllo del movimento, controllo di processo e funzioni cross-domain. Supporta lo standard di comunicazione motion Sercos per la sincronizzazione multi-robot e le operazioni di riempimento di precisione.
Scalabilità Flessibile: Adattamento Modulare a Tutti gli Scenari
- Design Modulare Aperto: Presenta un'architettura chassis da 4 a 17 slot con moduli hot-swappable (esclusi gli alimentatori) per una manutenzione senza tempi di inattività e tempi di recupero guasti ridotti.
- Compatibilità I/O Completa: Funziona con moduli I/O digitali, analogici e speciali, inclusi i tipi Flex I/O e Point I/O per una configurazione flessibile basata sui requisiti di processo.
- Collaborazione Multi-Controller: Supporta più CPU in un unico chassis con condivisione dati ad alta velocità sul backplane per il controllo multi-processore distribuito in scenari di produzione complessi.
Connettività Senza Interruzioni: Abbattimento delle Barriere di Integrazione di Sistema
- Supporto Protocollo Universale: Supporta nativamente EtherNet/IP, ControlNet, DeviceNet ed è compatibile con standard di terze parti tra cui Modbus TCP, PROFINET e OPC UA per un'integrazione senza interruzioni con apparecchiature di più fornitori.
- Trasmissione Dati Producer/Consumer: La tecnologia innovativa consente una distribuzione e sincronizzazione efficiente dei dati, eliminando i ritardi dei tradizionali modelli request/response per la collaborazione in tempo reale tra più apparecchiature.
- Connettività End-to-End del Sistema: Abilita il flusso dati completo dal piano di produzione ai sistemi MES/ERP con server web integrato e interfacce aperte per il monitoraggio remoto e la tracciabilità dei dati.
Alta Affidabilità e Sicurezza: Garanzia di Continuità delle Attività Critiche
- Ridondanza Completa: Offre tripla ridondanza (controller, alimentatore, rete) con tempi di failover inferiori a 50 ms per un funzionamento ininterrotto del sistema in scenari ad alta disponibilità.
- Resistenza ad Ambienti Difficili: La serie XT opera in temperature estreme da -20°C a 70°C con resistenza alle vibrazioni, schermatura EMI e protezione da polvere/umidità. Moduli selezionati dispongono della certificazione ATEX antideflagrante.
- Doppia Protezione di Sicurezza: Le varianti di sicurezza GuardLogix soddisfano la certificazione SIL3, integrando logica di sicurezza e controllo standard su un'unica piattaforma con controllo degli accessi a livello utente e comunicazione crittografata conforme agli standard di cybersecurity IEC 62443.
Efficienza User-Friendly: Riduzione dei Costi di Ingegneria e Manutenzione
- Programmazione Multi-Lingua e Strumenti Standardizzati: Supporta quattro linguaggi di programmazione IEC 61131-3 con il software Studio 5000 che consente la programmazione basata su tag e Add-On Instructions (AOI) personalizzate per il riutilizzo della logica di controllo.
- Documentazione e Diagnostica Integrate: La documentazione del programma memorizzata direttamente nella CPU impedisce la perdita di documenti offline. Il sistema completo di diagnosi guasti individua i guasti dei moduli e i problemi di comunicazione, migliorando l'efficienza della manutenzione del 50%.
- Compatibilità Retroattiva e Aggiornamenti Fluidi: Perfettamente compatibile con i PLC Allen-Bradley legacy (PLC-5, SLC), consentendo il riutilizzo diretto dei programmi e delle configurazioni hardware esistenti durante gli aggiornamenti di sistema.
Parametri Tecnici Principali
| Elemento Parametro |
Specifiche Tecniche |
| Velocità di Elaborazione CPU |
Fino a 800 MB/s di esecuzione istruzioni; supporta oltre 10.000 punti I/O |
| Capacità di Memoria |
1MB-16MB di memoria utente; espandibile tramite schede di memoria |
| Compatibilità I/O |
Supporta moduli I/O digitali, analogici, speciali; I/O distribuiti tramite EtherNet/IP |
| Protocolli di Comunicazione |
EtherNet/IP, DeviceNet, ControlNet, PROFIBUS, Modbus TCP/IP |
| Temperatura Operativa |
-20°C a 60°C (-4°F a 140°F) |
| Conformità Certificazioni |
UL, CSA, ATEX, IEC 61131-2, CE |
| Opzione Ridondanza |
Supporta ridondanza dual-CPU, dual-network per tolleranza ai guasti |
Scenari Applicativi
Produzione Automobilistica
Linee di assemblaggio robotizzate, controllo saldatura, automazione verniciatura con sincronizzazione in tempo reale di sistemi multi-robot e I/O ad alta velocità per operazioni di precisione.
Farmaceutico e Scienze della Vita
Controllo di processo batch, automazione camere bianche, documentazione di conformità conforme ai requisiti FDA 21 CFR Part 11 con registrazione dati tracciabile per audit normativi.
Industria Alimentare e delle Bevande
Controllo linee di confezionamento, monitoraggio temperatura, automazione processi di riempimento con design antipolvere e resistente all'umidità che supporta cambi rapidi per varianti di prodotto.
Industria Petrolifera e del Gas
Monitoraggio pipeline, controllo testa pozzo, automazione piattaforme offshore con certificazione ATEX per aree pericolose e comunicazione ridondante per funzionamento ininterrotto.
Domande Frequenti
Nessuna risposta di alimentazione—il PLC non si accende, nessuna spia. Cosa c'è che non va?
Innanzitutto, controlla la compatibilità della tensione! La maggior parte dei modelli internazionali supporta un'ampia tensione da 85 a 265 V CA, ma alcuni modelli della serie XT sono solo a 24 V CC. Verifica le specifiche del cavo di alimentazione (consigliato ≥1,5 mm² per alimentazione a 24 V CC) e assicurati che il modulo di alimentazione sia completamente inserito. Se il modulo risulta caldo, scollega i moduli I/O non essenziali e prova ad alimentare solo la CPU.
Modulo di comunicazione lampeggia in giallo—impossibile connettersi a HMI/SCADA. Come risolvere?
Inizia con le impostazioni IP—assicurati che il PLC e il tuo computer siano sulla stessa subnet senza conflitti IP. Per i moduli EtherNet/IP, utilizza cavi CAT5e+ direttamente nella porta RJ45 anteriore. Per i moduli ControlNet, imposta indirizzi univoci tra 1 e 99. Per i moduli di terze parti, verifica la compatibilità del firmware con Studio 5000.
Segnali analogici erratici—dati di temperatura/pressione fluttuano selvaggiamente. Come stabilizzare?
Verifica la presenza di interferenze elettromagnetiche—mantieni una separazione di almeno 30 cm tra i cavi analogici e i cavi di alimentazione. Utilizza cavi schermati (schermo messo a terra solo sul lato PLC) e verifica la corrispondenza del tipo di segnale in Studio 5000. Per siti con saldatrici o inverter, aggiungi filtri RC o scaricatori di sovratensione alle linee di segnale.
Il sistema ridondante perde stazioni durante il passaggio—l'apparecchiatura critica si spegne. Cosa fare?
Ispeziona i cavi ridondanti per danni o connessioni allentate. Assicurati che entrambi i controller abbiano versioni firmware e programmi identici. Per ambienti difficili, utilizza moduli di ridondanza serie XT. Riduci il numero di connessioni CIP per evitare sovraccarichi del backplane durante il passaggio.
Errore "Slot Configuration Mismatch" dopo aver inserito un nuovo modulo. Come risolvere?
Verifica che il modello del modulo selezionato in Studio 5000 corrisponda al modulo fisico. Controlla gli switch DIP dello chassis per i rack Flex I/O—la dimensione del rack configurata via software deve corrispondere alla dimensione fisica del rack. Regola le impostazioni di "electronic keying" su "Compatible Keying" per differenze di versione minori.
