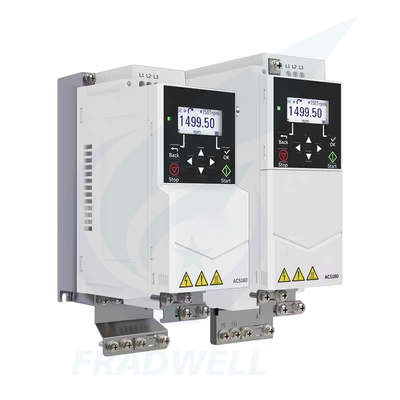

ACS180 Frekans Değiştiricisi Inverter 0.25kW-22kW 220V VFD Tek Fazlı
-
Vurgulamak
ACS180 Frekans Değiştiricisi Inverter
,Frekans dönüştürücü Inverter 0.25kW
,22kW 220V tek fazlı VFD
-
Ürün adıFrekans Dönüştürücü İnvertör
-
Nominal Güç0,25 - 22kW
-
koruma seviyesiIP20
-
PaketOrijinal Paket
-
GarantiOrijinal Fabrika Garantisi
-
Nakliye süresiUluslararası Ekspres (DHL/FEDEX/TNT/UPS/ARAMEX)/ Deniz Taşımacılığı / Hava Taşımacılığı / Uluslarara
-
Menşe yeriİsviçre
-
Model numarasıACS180
-
Min sipariş miktarı1
-
Fiyat$200 - $800
-
Teslim süresi3-5İş günü
-
Ödeme koşullarıL/C,D/A,D/P,T/T,Western Union,
ACS180 Frekans Değiştiricisi Inverter 0.25kW-22kW 220V VFD Tek Fazlı
ACS180 Frekans Konvertörü İnvertör Global Küçük Makineler İçin Ultra Kompakt İnvertör
ACS180 Frekans Konvertörü Genel Bakış
ACS180, 0.25 - 4kW güç aralığına sahip, düşük ve orta güçlü uygulamalar için özel olarak tasarlanmış bir ekonomi sınıfı sürücüdür. Ek yapılandırma gerektirmeden hem asenkron motorları hem de kalıcı mıknatıslı senkron motorları (PMSM) destekleyerek geniş motor uyumluluğu sunar ve çeşitli cihazların güç gereksinimlerini etkili bir şekilde karşılar. Dahili bir EMC filtresi ile donatılmış ürün, elektromanyetik girişimi en aza indirir ve endüstriyel EMC standartlarına uyar. Ayrıca, ekipman çalışması ve üretim süreçleri için temel güvenlik garantileri sağlayan Güvenli Tork Kapalı (STO) fonksiyonu ile standart olarak gelir.
Temel Özellikler ve Avantajlar
- Mükemmel Motor Kontrolü ve Enerji Tasarrufu Performansı:Hem asenkron motorları hem de kalıcı mıknatıslı senkron motorları aynı anda sürer. Kodlayıcı gerektirmeyen hassas tork kontrolü için sensörsüz vektör kontrol teknolojisi ile donatılmıştır. Dahili enerji optimizasyon fonksiyonu, akımı azaltmak için motor manyetik akısını otomatik olarak ayarlar, enerji tasarrufu sağlarken ekipman çalışma gürültüsünü düşürür.
- Zorlu Ortamlara Sağlam Uyarlanabilirlik:Kaplamalı devre kartı ve bağımsız hava kanalı tasarımı, elektronik bileşenlerden geçen soğutma hava akışını önemli ölçüde azaltır. Ağır yük koşulları altında 50°C ortamlarda tam yükte kararlı bir şekilde çalışabilir, 60°C'de ise düşürülmüş yükte çalışır.
- Esnek Kurulum İçin Kompakt Tasarım:IP20 koruma sınıfına sahip kompakt genel yapı, birden fazla cihazın yan yana kurulumunu destekleyerek alan kısıtlı kabinetlere esnek entegrasyon sağlar.
- Maliyet Azaltma İçin Zengin Dahili Yapılandırmalar:Farklı elektromanyetik uyumluluk sınıfı gereksinimlerini (C2, C3, C4) karşılayan EMC filtresi ile standart olarak donatılmıştır. Dahili Güvenli Tork Kapalı (STO) fonksiyonu, motoru hızlı bir şekilde torksuz duruma getirerek ekipman çalışma güvenliğini sağlar.
- Kullanışlı Çalıştırma ve İletişim:Basitleştirilmiş menüye sahip grafik kullanıcı arayüzü ve yaylı terminal blokları, parametre ayarını ve kablolamayı basitleştirir. Endüstriyel ağlar ve PLC'lerle kolay entegrasyon için standart Modbus RTU arayüzü.
- Uyumlu Evrensel Ürün Ekosistemi:ABB'nin uyumlu sürücü ürün ailesindeki diğer sürücülerle aynı işletim platformunu ve araçlarını paylaşarak operasyonel karmaşıklığı azaltır.
Teknik Özellikler
| Parametre Kategorisi | Belirli Parametreler | Detaylar |
|---|---|---|
| Güç Aralığı | Nominal Güç | 0.25 - 22kW |
| Voltaj Özellikleri | Giriş Voltajı | Tek faz 200 - 240V, Üç faz 200 - 240V, Üç faz 380 - 480V |
| Motor Uyumluluğu | Uyumlu Motor Tipleri | Asenkron motor, Kalıcı Mıknatıslı Senkron Motor (PMSM) |
| Kontrol Modları | Kontrol Yöntemleri | Sensörsüz Vektör Kontrol, V/F Kontrol |
| Hız Düzenlemesi | Hız Aralığı | 0 - 590Hz |
| Koruma ve Ortam | Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | Ortam Sıcaklığı | Ağır yük altında 50°C'de tam yükte çalışma; 60°C'de düşürülmüş yükte çalışma gereklidir |
| Kurulum | Kurulum Rakımı | 1000m'ye kadar |
| Temel Fonksiyonlar | Dahili Bileşenler | EMC filtresi (C2/C3 sınıflarına uygundur; bazı modeller için opsiyonel) |
| Güvenlik | Güvenlik Fonksiyonu | Güvenli Tork Kapalı (STO), SIL3 standardına (EN 61800-5-2) uygundur |
| Güç Cihazı | IGBT Modülü | Maksimum çalışma jonksiyon sıcaklığı 175°C olan Infineon IGBT7 modülü |
| Arayüzler | Analog Arayüzler | 2 analog giriş, 1 analog çıkış |
| Dijital Arayüzler | Dijital G/Ç | 4 dijital giriş, 2 dijital çıkış |
| İletişim | İletişim Protokolü | Standart Modbus RTU, RS-485 arayüzünü destekler |
Model Özellikleri
Tek faz 230V (200-240V) Modelleri
| Model | Nominal Güç (kW) | Nominal Akım (A) | Kasa Boyutu |
|---|---|---|---|
| ACS180-04N-02A4-1 | 0.37 | 2.4 | R0 |
| ACS180-04N-03A7-1 | 0.55 | 3.7 | R0 |
| ACS180-04N-04A8-1 | 0.75 | 4.8 | R0 |
| ACS180-04N-06A9-1 | 1.1 | 6.9 | R1 |
| ACS180-04N-09A8-1 | 2.2 | 9.8 | R1 |
| ACS180-04N-12A2-1 | 3 | 12.2 | R2 |
Üç faz 230V (200-240V) Modelleri
| Model | Nominal Güç (kW) | Nominal Akım (A) | Kasa Boyutu |
|---|---|---|---|
| ACS180-04S-02A4-2 | 0.37 | 2.4 | R0 |
| ACS180-04S-03A7-2 | 0.55 | 3.7 | R0 |
| ACS180-04S-04A8-2 | 0.75 | 4.8 | R0 |
| ACS180-04S-06A9-2 | 1.1 | 6.9 | R1 |
| ACS180-04S-09A8-2 | 2.2 | 9.8 | R1 |
| ACS180-04S-15A6-2 | 3 | 15.6 | R2 |
| ACS180-04S-17A5-2 | 4 | 17.5 | R2 |
| ACS180-04S-25A0-2 | 5.5 | 25 | R3 |
| ACS180-04S-033A-2 | 7.5 | 32 | R3 |
| ACS180-04S-048A-2 | 11 | 48 | R4 |
Üç faz 400V (380-480V) Modelleri
| Model | Nominal Güç (kW) | Nominal Akım (A) | Kasa Boyutu |
|---|---|---|---|
| ACS180-04S-04A0-4 | 1.5 | 4.0 | R1 |
| ACS180-04S-07A2-4 | 3 | 7.2 | R1 |
| ACS180-04N-05A6-4 | 2.2 | 5.6 | R1 |
| ACS180-04N-07A2-4 | 3 | 7.2 | R1 |
| ACS180-04N-09A4-4 | 4 | 9.4 | R2 |
| ACS180-04N-12A6-4 | 5.5 | 12.6 | R2 |
| ACS180-04N-17A0-4 | 7.5 | 17.0 | R2 |
| ACS180-04S-25A0-4 | 11 | 25 | R3 |
| ACS180-04S-33A0-4 | 15 | 33 | R3 |
| ACS180-04S-45A0-4 | 22 | 45 | R4 |
Uygulamalar
| Sanayi | Uygulama Senaryoları | Temel Faydalar |
|---|---|---|
| Küçük Ölçekli Üretim | Paketleme makineleri, küçük mikserler, tekstil sarma makineleri, mini montaj hattı konveyörleri | Kompakt boyut küçük atölye alanlarına uyar; Dahili EMC filtresi elektromanyetik girişimi önler; Basit arayüz devreye alma süresini azaltır |
| HVAC ve Bina Hizmetleri | Küçük havalandırma fanları, santrifüj pompalar, su sirkülasyon pompaları | Sensörsüz vektör kontrolü yumuşak hız düzenlemesi sağlar; Enerji optimizasyonu elektrik maliyetlerini düşürür; IP20 koruması toza karşı dayanıklıdır |
| Tarım ve Su Ürünleri Yetiştiriciliği | Sulama pompaları, havalandırıcılar, yem karıştırıcıları, küçük tahıl konveyörleri | Geniş giriş voltajı aralığı kararsız kırsal elektrik şebekelerine uyum sağlar; Ağır yük modu ani yük artışlarını yönetir; Dayanıklı IGBT7 modülü yüksek sıcaklıklara dayanır |
| Gıda ve İçecek | Küçük içecek dolum makineleri, hamur karıştırıcıları, meyve yıkama ekipmanları, gıda paketleme konveyörleri | STO güvenlik fonksiyonu hızlı tork kesmesini sağlar; Kolay temizlenebilir kompakt tasarım; Modbus RTU uzaktan izlemeyi etkinleştirir |
| Su Arıtma ve Tesisat | Atık su asansör pompaları, kimyasal dozaj pompaları, su temin pompaları | Değişken hız kontrolü talebe göre su akışını ayarlar; Bağımsız hava kanalı tasarımı korozyonu önler; Geniş hız aralığı farklı pompa tiplerine uyum sağlar |
Sıkça Sorulan Sorular
S1: 3 fazlı 400V elektrik şebekesine sahip küçük bir Avrupa fabrikasında kullanıyorum, ACS180-04S-04A0-4 (1.5kW) modelini seçtim. Kablolamadan sonra, şebeke voltajı multimetre ile normal ölçülmesine rağmen sık sık "düşük voltaj hatası" bildiriyor. Sorun ne?
En olası sorun yanlış kablolamadır - 3 fazlı ACS180 modelleri üç faz hattına (L1, L2, L3) bağlanmalıdır. Muhtemelen sadece ikisini bağladınız (örneğin, yanlışlıkla tek fazlı bir model olarak kabloladınız), bu da giriş voltajında faz kaybına neden olur ve düşük voltaj korumasını tetikler. Ek olarak, Avrupa şebekeleri nominal olarak 400V olsa da, gerçek voltaj yüksüzken 415V'a ulaşabilir ve yüklüyken 380V'a düşebilir, bu normal bir dalgalanmadır. Küçük voltaj dalgalanmalarından kaynaklanan alarmları önlemek için "Giriş Voltajı İzin Verilen Aralık" parametresini "Standart"ten "Geniş"e ayarlayabilirsiniz.
S2: ABD'deki bir çiftlikte sulama pompası (tek fazlı 230V, 2.2kW model) çalıştırmak için kullanıyorum. Yaz aylarında dış ortam sıcaklığı genellikle 50°C'ye ulaşıyor ve invertör 30 dakika çalıştıktan sonra "aşırı ısınma" ekranıyla kapanıyor. Bunu nasıl düzeltirim?
Yüksek dış ortam sıcaklıkları ve doğrudan güneş ışığı ana nedenlerdir. ACS180'in ağır yük altında tam yükte çalışma için varsayılan üst sınırı 50°C'dir ve doğrudan güneş ışığı ısı birikimini artırır. Çözümler: 1) İnvertör için bir güneşlik takın; 2) İyi havalandırılan bir alana taşıyın; 3) "Yüksek Sıcaklık Düşürme" modunu etkinleştirin; 4) Isı emicisindeki toz ve tüyü düzenli olarak temizleyin.
S3: Güneydoğu Asya'daki bir gıda fabrikasında paketleme konveyör bandını kontrol etmek için kullanıyorum. Durdurulduğunda acil güç kesintisi gerektiriyor. STO fonksiyonunu etkinleştirdikten sonra, ünite hala atalet nedeniyle yavaşlayarak duruyor. Fonksiyon arızalı mı?
Hayır, bu STO fonksiyonunun yanlış anlaşılmasıdır - STO sadece motorun tahrik torkunu kesen "Güvenli Tork Kapalı"dır, bir frenleme fonksiyonu değildir. Motor atalet nedeniyle doğal olarak yavaşlayacaktır. Hızlı duruş gerektiren gıda fabrikaları için, mekanik bir fren eklemeli veya motorun elektromanyetik frenleme yoluyla hızlı durmasını sağlamak için invertördeki "Hızlı Durma" parametrelerini ayarlamalısınız.
S4: Küçük bir Afrika madeninde toz emme fanını çalıştırmak için ACS180'i kullanıyorum. Şebeke voltajı büyük ölçüde dalgalanıyor, sık sık ani güç kesintileri ve kurtarmaları yaşanıyor. Her kurtarmadan sonra, invertörün parametrelerinin yeniden yapılandırılması gerekiyor, bu da çok zahmetli. Nasıl çözülür?
Bu, "Parametre Güç Kaybı Tutma" fonksiyonunun etkinleştirilmemesi nedeniyle oluşur. Varsayılan olarak, ACS180'in geçici parametreleri RAM'de saklanır ve güç kaybından sonra kaybolur. Çözüm adımları: 1) "Parametre Depolama" seçeneğini bulun ve "Kalıcı Depolama"yı seçin; 2) İnvertör için küçük bir UPS kurun; 3) Sık uzun süreli güç kesintileri olursa, "Otomatik Yeniden Başlatma" fonksiyonunu etkinleştirin.
