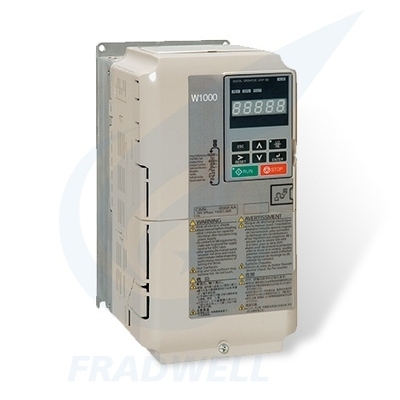

Su Pompası Uygulamaları İçin W1000 İnvertör
-
Vurgulamak
su pompası invertörü W1000
,su pompaları için frekans invertörü
,garantili W1000 invertör
-
Ürün adıFrekans Dönüştürücü İnvertör
-
Gerilim sınıfları3 Fazlı 380V-480V
-
Nominal Güç0.75KW - 355KW
-
GarantiOrijinal Fabrika Garantisi
-
PaketOrijinal Paket
-
Nakliye süresiUluslararası Ekspres (DHL/FEDEX/TNT/UPS/ARAMEX)/ Deniz Taşımacılığı / Hava Taşımacılığı / Uluslarara
-
Menşe yeriJaponya
-
Model numarasıW1000
-
Min sipariş miktarı1
-
Fiyat$200 - $2500
-
Teslim süresi3-5İş günü
-
Ödeme koşullarıL/C,D/A,D/P,T/T,Western Union,
Su Pompası Uygulamaları İçin W1000 İnvertör
Su pompası uygulamaları için W1000 Inverter
Su pompası uygulamaları için özel olarak tasarlanmış gelişmiş inverter çözümü,hem endüksiyon motorları (IM) hem de senkroni motorlar (SM) ile verimli çalışma için enerji tasarrufu kontrol teknolojisine sahipSessiz kontrol fonksiyonu, düşük hızda veya hafif yük altında çalışırken voltajı otomatik olarak düşürür ve düşük gürültülü ve enerji tasarruflu performans sağlar.
Temel Özellikler
Enerji verimliliği ve çift motorlu uyumluluk
- İndüksiyon Motorları (IM) ve Senkron Motorlar (SM) için özel enerji tasarrufu kontrol teknolojisi
- Düşük hız veya hafif yük koşullarında otomatik olarak voltaj optimizasyonu
- Standart invertörlere kıyasla% 10-30 daha iyi enerji verimliliği
- Senkron motor sürüşü rotor bakır kaybını ortadan kaldırır, rulman sıcaklığını düşürür ve motor ömrünü uzatır
Çoklu Pompa Akıllı Kontrol
- Sabit Değişken Hızlı Pompa Modu:1 değişken hız pompası + en fazla 3 sabit hız pompası (eleştirel DO-A3 kartı ile 11'e kadar genişletilebilir)
- Dönüş Anahtar Modu 1:5 pompa kadar döngü değişken hız kontrolü (DO-A3 kartı gereklidir)
- Dönüş Anahtar Modu 2:Döngü değişken hız kontrolü en fazla 3 pompa için (eleştirel DO-A3 kartı ile 11'e kadar genişletilebilir)
Düşük Gürültülü İşlem ve Çevreye Uyumluluk
- Swing PWM anahtarlama teknolojisi elektromanyetik müdahaleyi ve çalışma gürültüsünü en aza indirir
- RoHS çevre direktiflerine uygun nem ve toz dirençli tasarım
- Açık hava pompa odaları ve bodrumlar dahil olmak üzere sert ortamlar için uygundur
Yüksek hassasiyetli kontrol ve kararlı performans
- Vektör kontrolü altında yüksek hassaslıklı tork sınırlaması (± 5% hata)
- PG geri bildirim kontrolü ile 50Hz'den fazla yüksek hızlı yanıt
- Düzenlenebilir hızlandırma / yavaşlama süresi (0.1-3600s)
- Su çekici ve boru hattı titreşimini önlemek için S eğrisi özellikli anahtarlama
Güvenlik ve uzun ömürlü tasarım
- EN954-1 Cat.3 ve IEC/EN61508 SIL2 güvenlik standartlarına uygun
- Gerçek zamanlı güvenlik devresi izleme için EDM (Dış Cihaz İzleme) işlevi
- Dahili aşınma parçası ömrü teşhisi ile 10 yıllık invertör tasarım ömrü
- Elektrik kesintileri sırasında motorun hızlı kapatılması için KEB (Kinetik Enerji Yedekleme) işlevi
Kolay Bakım ve Genişletilebilirlik
- Parametre yedekleme fonksiyonu ile ayırılabilir terminal bloğu
- Standart RS-422/485 iletişim arayüzü
- PROFIBUS-DP, DeviceNet, CC-Link ve diğer saha otobüsleri için destek
- DriveWorksEZ görsel programlama ve DriveWizard Plus hata ayıklama araçlarıyla uyumludur
Ana teknik özellikler
| Kategorisi | Özellikler | Notlar |
|---|---|---|
| Girdi Gücü | Üç fazlı 380V-480V ±10%, 50/60Hz | Küresel ana endüstriyel elektrik ağlarıyla uyumludur |
| Adlık çıkış gücü | 0.75kW - 355kW | Modeller: CIMR-EB4W0002 (0.75kW) ile CIMR-EB4W0675 (355kW) |
| Adlık çıkış akımı | 2.1A (0.75kW) - 675A (355kW) | Belirli değerler için fabrika seçim el kitabına bakın. |
| Çıkış Frekansı Aralığı | 0.01Hz - 600Hz | Yüksek hızlı pompa çalışma gereksinimlerini karşılar |
| Kontrol Modu | V/F kontrolü, sensörsüz vektör kontrolü, PG ile vektör kontrolü | Döner kontrol doğruluğu ±5% (PG vektör modu ile) |
| Frekans Doğruluğu | Dijital: ±0,01%; Analog: ±0,2% | Sabit sabit basınçlı su temini sağlar |
| Fren Fonksiyonu | Dahili fren transistörü, aşırı heyecan frenleme destekler | Ağır görevli modeller için isteğe bağlı fren ünitesi gereklidir. |
| Koruma İşlevleri | Aşırı akım, Aşırı yük, Aşırı voltaj, Az voltaj, Aşırı ısı, Faz kaybı, Döngü sınırlaması | Pompalar ve inverterler için kapsamlı koruma |
| Çevreye Uyumluluk | Sıcaklık: -10°C~+45°C; Nem: 20%~90%RH | Özel yüksek/düşük sıcaklık versiyonları mevcuttur |
| Koruma sınıfı | IP20 (standart), isteğe bağlı olarak IP54 | Dış mekan kurulumları için yüksek koruma versiyonu |
| Sertifikalar | CE, UL/cUL, RoHS, SIL2 | AB/ABD pazar erişim gereksinimlerine uymaktadır |
Tipik Uygulamalar
- Belediye su tedarik sistemleri ve kanalizasyon tesisleri
- Endüstriyel soğutma suyu dolaşımı ve merkezi klima sistemleri
- Yüksek katlı binalar ve topluluk için sabit basınçlı su temini için ikincil su temini
- Tarımsal sulama ve su koruma projesi pompa istasyonları
- Kimyasal ve ilaç endüstrilerinde korozyona dayanıklı pompalar
Örnek Bilgiler
Model Adlandırma Sözleşmesi
| Model bileşeni | Anlamı | Örnek |
|---|---|---|
| CIMR- | Yaskawa Inverter Evrensel Önsözeli | CIMR- |
| EB4W | Seri Kimliği (W1000 Su Pompası Özel, 380-480V Üç Fazlı) | EB4W |
| 00XX | Kapasite kodu (Nominal çıkış gücüne karşılık gelir) | 0002 (0,75kW için) |
| Sıfırlama (ihtiyaç duyulmaz) | -HT: Yüksek sıcaklıklı sürüm; -IP54: Yüksek koruma sürümü | CIMR-EB4W0018-HT |
Temel Model Özellikleri
| Model | Adlık Güç | Rütbeli Akım | Motor Türü | Aşırı yükleme kapasitesi | Koruma sınıfı | Sertifikalar |
|---|---|---|---|---|---|---|
| CIMR-EB4W0002 | 0.75kW | 2.1A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
| CIMR-EB4W0004 | 1.5kW | 4.1A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
| CIMR-EB4W0005 | 2.2kW | 5.4A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
| CIMR-EB4W0007 | 3.0kW | 6.9A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
| CIMR-EB4W0009 | 3.7kW | 8.8A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
| CIMR-EB4W0011 | 5.5kW | 11.1A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
| CIMR-EB4W0018 | 7.5kW | 17.0A | IM/SM | 150% 60'lar | IP20/IP54 | CE, UL/cUL, RoHS, SIL2 |
355kW'a kadar mevcut ek modeller - tam özellikler için iletişim
Yurtdışı Piyasaları için Seçim Notları
- Voltaj eşleşmesi:Küresel endüstriyel güç şebekeleri ile uyumlu (380-480V 3 fazlı, 50/60Hz)
- Sertifikasyon Uyumlandırması:Avrupa pazarı için CE, Kuzey Amerika için UL/cUL
- Yük uyarlaması:Ağır yük senaryoları için %20 güç marjı
- Aksesuar Eşleşimi:Yüksek güçlü modeller için önerilen fren üniteleri (≥45kW)
Sıkça Sorulan Sorular
S1: Avrupa belediye projelerinde düşük su talebi sırasında basınç dalgalanmaları?
Pr.144 (PI Proportional Gain) 'i 3.0'a ve Pr.145 (PI Integral Time) 'i 15.0s'e ayarlayın. Pr.575'i (Uyku/Uyanıklık Fonksiyonu) nominal basıncın% 80'inde uyku eşiği ile etkinleştirin.Bu basınç dalgalanmasını ±0'a düşürür..1 bar.
S2: Güneydoğu Asya'daki atık su arıtma tesislerinde aşırı ısınma hataları?
Sıkıştırılmış hava ile her 2 haftada bir ısı alayıcısı ve fan filtresini temizleyin.Nitelik maruziyetini azaltmak için kanalizasyon pompasının yakınında kurulmaktan kaçının.
S3: Çoklu pompa sistemlerinde pompa değiştirme sırasında basınç düşüşü?
Pr.A21 (Çok pompa öncesi uyarılma süresi) 0.5s'ye ve Pr.A22 (Önce uyarılma tork) 10%'a ayarlayın. Bu, valf açılmadan önce bekleme pompasına torkü önceden yükler ve anahtarlama gecikmesini 0.3 saniyeye düşürür.
S4: Orta Doğu'daki yüksek sıcaklıklı ortamlarda erime?
Dönüştürücü dikey olarak kurulur, elektrik dolabına güneş örtüsü eklenir ve Pr.73 (aşırı yük koruma seviyesi) % 120 60s'ye ayarlanır.-HT yüksek sıcaklık modeline yükseltme (55°C'ye kadar çalışır).
S5: Alman kimya tesislerinde Siemens PLC ile iletişim sorunları?
İsteğe bağlı PROFIBUS-DP / Profinet kartı (SI-P1) kullanın. Profinet Cihaz Adını PLC yapılandırması ve basınç verilerini İşlem Veri Nesnesi (PDO) ile eşleştirmek için ayarlayın.Müdahaleyi önlemek için korumalı CAT5e veya daha yüksek kablo kullanın.
S6: Zararlı terminal bloğu olmadan parametreler kurtarma?
USB sürücüsünü DriveWizard Plus yazılımı ile ön USB portu üzerinden kullanın veya Pr.970 (Parameter Copy) işlevini kullanarak aynı sistemdeki başka bir W1000'den parametreleri kopyalamak için RS-485 kablosunu kullanın.
S7: Deniz suyu tuzsuzlaştırma uygulamalarında pas sorunları?
Korrozyona dayanıklı kaplama ile IP54 yüksek koruma modeline yükseltmek. Geçici çözüm: deniz sınıfı korozyona karşı sprey uygulayın ve dolaba nemlendirici yerleştirin.
S8: Yangın pompasının çalıştırılması sırasında aşırı akım hatası?
Kontrol modunu "V / f kontrolü" (Pr.79'dan 1) değiştirin, ivme süresini 5.0s'ye (Pr.71) artırın ve Pr.250'yi (Fire Pump Mode) etkinleştirin. Yüksek başlangıç yüküne neden olan sıkışmış döngüyü kontrol edin.
