Name: 1FL2 сервомотор + S200 привод.
Brand: Shanghai Fradwell Industrial Automation Co., Ltd.
SKU: 1FL2, S200
Price: 610.00 USD
Availability: InStock

Подробная информация о продукте

Место происхождения: Германия

Фирменное наименование: Siemens

Сертификация: CE、RoHS、WEEE、UL、cULus、UKCA、EAC、KC、RCM、EAC、REAC

Номер модели: 1FL2, S200

Условия оплаты и доставки

Количество мин заказа: 1

Цена: $120- $1100

Время доставки: 3-5Рабочий день

Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение

Получите самую лучшую цену

Побеседуйте теперь

Подробная информация о продукте

Характер продукции

Выделить:
                                                                                                                                                            Сервомотор Siemens 1FL2, компактный сервоприводный мотор, S200 надежная производительность привода


Тип:	Серводвигатель	Гарантия:	Оригинальная гарантия производителя
Пакет:	Оригинальная упаковка	Срок доставки:	Международная экспресс-доставка (DHL/FEDEX/TNT/UPS/ARAMEX)/морские перевозки/воздушные перевозки/меж
Стоимость перевозки:	Для промышленного оборудования (например, модулей ПЛК, инверторов и т. д.) стоимость доставки зависи

Тип:	Серводвигатель
Гарантия:	Оригинальная гарантия производителя
Пакет:	Оригинальная упаковка
Срок доставки:	Международная экспресс-доставка (DHL/FEDEX/TNT/UPS/ARAMEX)/морские перевозки/воздушные перевозки/меж
Стоимость перевозки:	Для промышленного оборудования (например, модулей ПЛК, инверторов и т. д.) стоимость доставки зависи

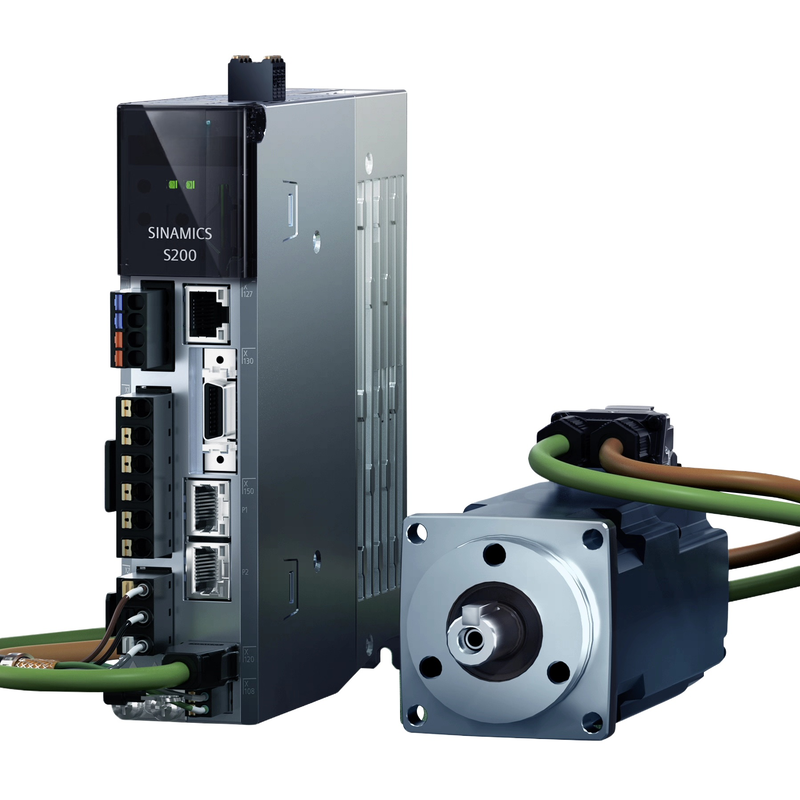

1FL2 сервомотор + S200 привод.

Сервомотор 1FL2 + система привода S200

Сервомотор 1FL2 и система привода S200 обеспечивают исключительную производительность в компактной конструкции, обеспечивая надежную работу для требовательных промышленных приложений.С экономичной архитектурой, которая сокращает требования к установке на 30% и сокращает длины двигателей на 24%, эта система эффективно интегрируется в плотное устройство.

Обзор системы

Система, защищенная IP65, обеспечивает стабильную производительность в суровых условиях работы.Он поддерживает разрешение до 21-битного кодера и 350% перегрузки для точного позиционированияПрофинет IRT обеспечивает бесперебойную интеграцию в автоматизированные производственные линии.в то время как удобный для пользователя запуск с помощью программного обеспечения Startdrive и оптимизации веб-сервера оптимизирует рабочий процесс от отбора до обслуживания.

Ключевые особенности

Ясные параметры производительности:0диапазон мощности от.1 до 7 кВт, 21-битный высокоразрешительный кодер с точностью позиционирования ± 0,01 мм, максимальная мощность перегрузки 350%
Компактная конструкция:1 мм разрыв для установки бок о бок, длина двигателя на 24% короче, встроенное управление тормозом и тормозное сопротивление
Всестороннее общение:Поддерживает протоколы PROFINET IRT, pulse train, Modbus; совместим с контроллерами Siemens S7-1200/1500 и сторонними контроллерами
Легкая эксплуатация:Оптимизация одним щелчком через веб-сервер или программное обеспечение Startdrive с автоматическим чтением моторной таблички
Всеобъемлющая защитаПоказатели защиты двигателя IP54/IP65 с глобальными сертификатами CE, cULus, UKCA и KC
Оптимизация по инерции:Типы низкой, средней и высокой инерции с диапазоном крутящего момента 0,16-33,4 Нм

Преимущества производительности

Сбалансированная точность и динамика:62.5μs цикл регулятора быстрого тока с колебаниями скорости 0,03 мм/с для точной обработки
Оптимизация затрат на проектирование:Компактный дизайн минимизирует количество помещений в шкафу; цифровое введение в эксплуатацию сокращает время настройки на 80%
Приспособимость к окружающей среде:IP65 защита от пыли и масла; широкое 200-480V входное напряжение адаптируется к мировым стандартам мощности
Надежность полного жизненного цикла:Обеспечение качества Siemens с помощью цифрового моделирования DriveSim и дистанционной диагностики
Доступность на мировой рынок:Соответствует стандартам SEMI 47; для международных рынков не требуется дополнительных сертификаций
Гибкое расширение:Поддерживает настройку OEM / ODM; масштабируемое управление многоося через портал TIA

Технические спецификации

Категория параметров	Специфический параметр	Значение/Спецификация
Диапазон мощности	Номинальная мощность двигателя	0.1-7 кВт
Диапазон мощности	Подключайте совместимую мощность	Базовая версия: 0,1-1 кВт; Стандартная версия: 0,2-7 кВт
Производительность контроля	Разрешение кодера	21-битный (17-битный одноразовый, 21-битный одноразовый + 12-битный многоразовый необязательный)
Производительность контроля	Текущий цикл контроллера	62.5μs (режим PTI); 125μs (режим PROFINET)
Производительность контроля	Точность позиционирования	± 0,01 мм
Производительность контроля	Максимальная мощность перегрузки	350% (для модели мощностью 0,75 кВт)
Производительность контроля	Колебания скорости	≤ 0,03 мм/с
Структурные измерения	Соотношение уменьшения длины двигателя	24%
Структурные измерения	Установка разрыва на диске	1 мм (для версии 200 В)
Структурные измерения	Соотношение экономии места при установке	30%
Структурные измерения	Размеры привода (W × H × D)	FSA: 40×170×135 мм; FSB: 40×170×170 мм; FSC: 60×170×195 мм; FSD: 95×260×230 мм
Класс защиты	Моторная защита	IP54/IP65 (IP65 необязательно для высоты вала 20/30/40)
Класс защиты	Защита привода	IP20
Диапазон крутящего момента	Номинальный крутящий момент двигателя	00,16-33,4 Нм
Электрические параметры	Входное напряжение привода	200-240В переменного тока (1/3 фазы), 380-480В переменного тока (3 фазы); колебания напряжения ±10%/-15%
Электрические параметры	Выходной ток привода	0.8A-13.2A (отличается от модели мощности)
Электрические параметры	Частота выхода привода	0-550 Гц
Протокол связи	Типы поддерживаемых протоколов	Профинет IRT/RT, импульсный поезд, Modbus, аналоговый
Варианты инерции	Типы двигательной инерции	Низкий / Средний / Высокий (3 типа)
Совместимые контроллеры	Приспособимые модели ПЛК	Siemens S7-1200/1500, контроллеры третьих лиц (Mitsubishi, Omron и т.д.)
Глобальные сертификации	Сертификации соответствия	CE, CULUS, UKCA, KC, SEMI 47
Поддерживающие инструменты	Программное обеспечение для ввода в эксплуатацию и моделирования	Старт-драйв (авто-настройка одним щелчком), DriveSim Basic (виртуальная симуляция)
Совместимость кабелей	Специальные кабели подключения	MOTION-CONNECT 350 (фиксированная проводка), 380 (приложения для цепей тяги), максимальная длина 30 м

Доступные модели приводов SINAMICS S200

No продукта.	Режим управления	Совместимая мощность двигателя	Входное напряжение	Выходной ток	Размеры (W × H × D)	Класс защиты
6SL5510-1BB10-1AA0	Вход пульсового поезда	0.1 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	0.8А	40×170×135 мм ((FSA)	IP20
6SL5510-1BB10-1AF0	Профинет	0.1 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	0.8А	40×170×135 мм ((FSA)	IP20
6SL5510-1BB10-2AA0	Вход пульсового поезда	0.2кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	1.33А	40×170×135 мм ((FSA)	IP20
6SL5510-1BB10-2AF0	Профинет	0.2кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	1.33А	40×170×135 мм ((FSA)	IP20
6SL5510-1BB10-4AA0	Вход пульсового поезда	00,4 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	2.4А	40х170х170мм ((ФСБ)	IP20
6SL5510-1BB10-4AF0	Профинет	00,4 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	2.4А	40х170х170мм ((ФСБ)	IP20
6SL5510-1BB10-8AA0	Вход пульсового поезда	00,75 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	4.4А	60×170×195 мм ((FSC)	IP20
6SL5510-1BB10-8AF0	Профинет	00,75 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	4.4А	60×170×195 мм ((FSC)	IP20
6SL5510-1BB11-0AA0	Вход пульсового поезда	1 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	4.4А	60×170×195 мм ((FSC)	IP20
6SL5510-1BB11-0AF0	Профинет	1 кВт	200-240В 1/3AC;-15%/+10%;50/60Hz	4.4А	60×170×195 мм ((FSC)	IP20

Модели сервомоторов SIMOTICS S-1FL2 (совместимые приводы S200)

No продукта.	Номинальная мощность	Номинальная скорость	Номинальный момент	Высота вала	Класс защиты	Специальная конфигурация	Соответствующая модель привода
1FL2306-7AC11-1MB0	2 кВт	2000 оборотов в минуту	9.55 Нм (номинальный) / 13.3 Нм (пик)	65 мм	IP65	С угловым соединителем AM21, ключом вала (терпимость N), тормозом, маслозатишьем	Серия SINAMICS S200
1FL2102-2AG10-0HC0	0.1 кВт	-	-	-	-	-	6SL5610-1BB10-1AF0,6SL5510-1BB10-1AF0
1FL2102-2AG11-0HC0	0.1 кВт	-	-	-	-	-	6SL5610-1BB10-1AF0,6SL5510-1BB10-1AF0
1FL2203-4AG10-0SC0	0.2кВт	-	-	-	-	-	6SL5610-1BB10-2AF0,6SL5510-1BB10-2AF0
1FL2203-4AG11-0SC0	0.2кВт	-	-	-	-	-	6SL5610-1BB10-2AF0,6SL5510-1BB10-2AF0
1FL2102-4AG10-0HC0	00,4 кВт	-	-	-	-	-	6SL5610-1BB10-4AF0,6SL5510-1BB10-4AF0
1FL2102-4AG11-0HC0	00,75 кВт	-	-	-	-	-	6SL5610-1BB10-8AF0,6SL5510-1BB10-8AF0
1FL2103-2AG10-0HC0	1 кВт	-	-	-	-	-	6SL5610-1BB11-0AF0,6SL5510-1BB11-0AF0
1FL2204-4AG10-0SC0	1 кВт	-	-	-	-	-	6SL5610-1BB11-0AF0,6SL5510-1BB11-0AF0

Важные замечания

Все модели соответствуют стандартам доступа на зарубежные рынки и прошли глобальные сертификации, включая CE, cULus, UKCA и KC для прямого использования в международных проектах промышленной автоматизации.

Двигатель S200 и двигатель 1FL2 образуют специальную систему сочетания.выбирать комбинации в соответствии со спецификациями "Соответствующая модель привода" в таблицах выше.

Общие вопросы установки и эксплуатации

Установка и совместимость

Вопрос:При установке привода S200 в Европе с 400V 3-фазным источником питания, но приобретенной модели 200-240V, мы можем использовать трансформатор?

А:Степенные трансформаторы возможны с номинальной мощностью трансформатора, не менее чем в 1,5 раза превышающей номинальную мощность привода.Использование трехфазных к трехфазным трансформаторам для стабильного выхода напряжения в пределах ±10%/-15% колебанийИзбегайте однофазных трансформаторов для трехфазных приводов, чтобы предотвратить дисбаланс тока и сигнализацию о перетоке.

Ввода в эксплуатацию и коммуникация

Вопрос:Используете S200 с PLC третьей стороны (серия Omron NJ), но не можете установить связь с PROFINET?

А:Проверьте совпадение имени устройства PROFINET между программным обеспечением Startdrive и конфигурацией Omron PLC. Убедитесь, что диск и PLC находятся в одном IP-сегменте.Удостоверьтесь, что сетевой кабель CAT5e или выше с максимальной длиной 100 м. Подумайте об отключении брандмауэра коммуникационного модуля PLC, если блокируете пакеты PROFINET.

Операция и обработка ошибок

Вопрос:1FL2 двигатель сообщает о сбоях перегрева (F7451) на заводе по переработке камня на Ближнем Востоке с температурой окружающей среды 45°C?

А:Улучшить вентиляцию шкафа оборудования с выхлопными вентиляторами или кондиционером, чтобы снизить температуру окружающей среды ниже 40°C. Уменьшить скорость нагрузки двигателя до 80% или ниже, если она приближается к 100% номинальной нагрузки.Подумайте о двигателях версии IP65 для лучшего рассеяния теплаПроверьте работу вентилятора охлаждения двигателя и чистое накопление пыли.

Сертификация и доступ на рынок

Вопрос:Экспорт оборудования с приводами S200 и двигателями 1FL2 в Канаду - требуются дополнительные сертификаты, помимо CE?

А:В Канаде требуется сертификация cULus. Большинство приводов S200 и двигателей 1FL2 имеют заводскую сертификацию cULus.Использование сертифицированных моделей (обычно суффикс "-AF0" для версий PROFINET)Предоставьте документацию по сертификации всей машины для канадских экспортных требований.

Кабель и проводка

Вопрос:Вам нужны цепные кабели для установки двигателя 1ФЛ2 на немецком пищевом заводе?

А:Используйте кабели MOTION-CONNECT 380, специально разработанные для применения в цепочках тяги с возможностью 10 миллионов циклов изгиба.Сигнал 75 мм2)Обеспечить класс защиты IP65 для требований гигиены пищевой промышленности.

Приспособление к окружающей среде

Вопрос:Коррозия вала двигателя 1FL2 в австралийских прибрежных районах после шести месяцев?

А:Заменить стандартный вал на вал из нержавеющей стали, доступный для двигателей 1FL2.Используйте класс защиты IP65 для лучшей устойчивости к солёным распылямДобавьте дождевые покрытия для наружных установок, чтобы предотвратить непосредственное воздействие.
