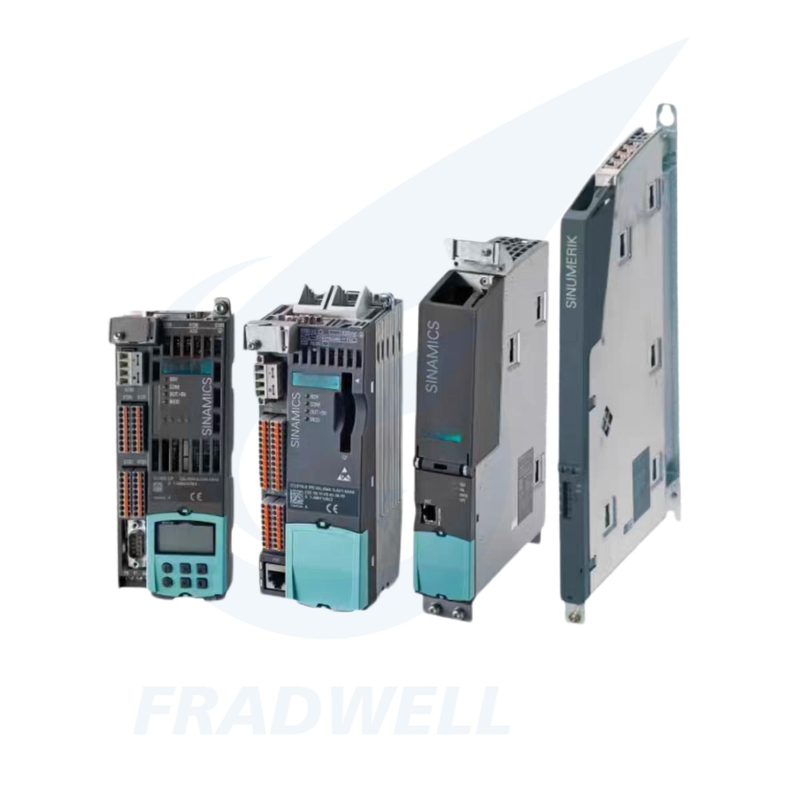

Модульный привод SINAMICS S120 для высокоточного многоосевого управления движением (0,12–4500 кВт)
-
Выделить
Частотный преобразователь Siemens SINAMICS S120
,высокоточный многоосевой привод
,модульный привод с гарантией
-
Название продуктаПреобразователь частоты Инвертор
-
Номинальная мощность0,12–4500 кВт
-
уровень защитыIP00/IP20 IP21/IP23/IP43/IP54 IP65/IP67
-
ПакетОригинальная упаковка
-
ГарантияОригинальная заводская гарантия
-
Срок доставкиМеждународная экспресс-доставка (DHL/FEDEX/TNT/UPS/ARAMEX)/морские перевозки/воздушные перевозки/меж
-
Место происхожденияГермания
-
Номер моделиSINAMICS S120
-
Количество мин заказа1
-
ЦенаUSD800-50000
-
Время доставки3-5Рабочий день
-
Условия оплатыLC,D/A,D/P,T/T,Western Union,
Модульный привод SINAMICS S120 для высокоточного многоосевого управления движением (0,12–4500 кВт)
Модульный привод SINAMICS S120 для высокоточного многоосевого управления движением (0,12–4500 кВт)
Модульная система приводов SINAMICS S120 обеспечивает высокопроизводительное управление движением для промышленных предприятий и оборудования. Благодаря гибко конфигурируемым компонентам и скоординированным функциям она позволяет создавать индивидуальные решения, включая высокопроизводительные одноосевые системы приводов с векторным или сервоуправлением, а также скоординированные многоосевые системы приводов. Пользователи получают преимущества в виде превосходной производительности, повышенной производительности и исключительной гибкости.
Основные характеристики продукта
| Категория характеристик | Ключевые преимущества |
|---|---|
| Модульная и высокогибкая конструкция |
|
| Высокопроизводительное управление движением |
|
| Полный охват мощности и напряжения |
|
| Возможность глубокой интеграции системы |
|
| Высокая надежность и защита |
|
| Интеллектуальная эксплуатация и энергосбережение |
|
| Соответствие требованиям безопасности и сертификация |
|
Основные характеристики
| Категория параметра | Ключевые параметры | Типичное значение/диапазон | Примечания |
|---|---|---|---|
| Источник питания и мощность | Входное напряжение (3 фазы) | 200–690 В | Совместимость с электросетями 50/60 Гц |
| Диапазон мощности (S1 непрерывно) | 0,12–4500 кВт | Зависит от комбинации модулей и класса напряжения | |
| Напряжение звена постоянного тока (типичное) | ~540 В (для сети 400 В); ~960 В (для сети 690 В) | Регенеративные модели обеспечивают возврат энергии в сеть | |
| Управление и производительность | Режимы управления | Векторный / Серво / Моментный / V/f | Переключаемые по требованию; поддержка многоосевой координации |
| Максимальное количество осей (скоординированное управление) | 64 оси | Зависит от блока управления и шинной системы | |
| Время динамического отклика | < 1 мс | Типичное значение; зависит от конфигурации | |
| Точность синхронизации нескольких осей | ≤ 1 мкс | В сетях Ethernet реального времени | |
| Точность позиционирования | ±0,01° | Зависит от системы обратной связи и двигателя | |
| Основные функции | Электронный кулачок / Электронная шестерня / Синхронизированные оси / Кулачковый диск | Подходит для прецизионного управления движением | |
| Связь и интеграция | Промышленные шины | PROFINET IRT, EtherCAT, PROFIBUS | Поддержка управления в реальном времени |
| Программная платформа | TIA Portal | Интегрированная конфигурация с ПЛК и ЧМИ | |
| Интерфейсы обратной связи | Drive-CLiQ, интерфейсы энкодера (инкрементные/абсолютные) | Совместимость с линейными/моментными двигателями | |
| Окружающая среда и защита | Рабочая температура (без снижения характеристик) | 0–40 °C | Требуется снижение характеристик при температуре от 40 до 55 °C |
| Класс защиты (модули в шкафу) | IP20 | IP54/IP65 опционально для распределенных модулей | |
| Адаптация к большой высоте | > 4000 м | Требуется снижение характеристик в зависимости от высоты | |
| Относительная влажность | 5–95 % (без конденсации) | Соответствует промышленным условиям | |
| Безопасность и сертификация | Функции безопасности | STO, SS1, SS2, SLS | Стандарт SIL 3/PLe; соответствует IEC 61800-5-2 |
| Основные сертификаты | CE, UL, cUL, ATEX | Подходит для рынков ЕС/Северной Америки и взрывоопасных сред | |
| Экологические стандарты | RoHS, REACH | Соответствует требованиям «зеленых» заводов | |
| Структура и теплоотвод | Структура системы | Блок выпрямителя + блок управления + силовой модуль + опциональный тормозной блок | Модульная комбинация; масштабируется по требованию |
| Метод теплоотвода | Принудительное воздушное охлаждение / Водяное охлаждение |
Типы конфигураций
| Тип конфигурации | Состав основных компонентов | Метод установки | Диапазон мощности | Типичные сценарии применения за рубежом | Ключевое значение адаптации |
|---|---|---|---|---|---|
| Централизованная конфигурация в шкафу | Общий блок выпрямителя (базовый/активный/регенеративный), общая шина постоянного тока, несколько силовых модулей (MM/SM/GM), блок управления (CU320-2 PN/DP), опциональный тормозной блок | Установка в шкафу | 0,12–4500 кВт | Линии сварки автомобилей, обрабатывающие центры станков, многоосевые сборочные линии электронного оборудования (основная конфигурация на европейских/американских OEM-заводах) |
|
| Распределенная конфигурация | Распределенный блок выпрямителя (книжный/настенный), распределенные силовые модули, блок управления (CU320-2 PN), шина постоянного тока, подключенная кабелями/оптоволокном | Настенная установка / установка рядом с нагрузкой | 0,12–250 кВт | Сортировочные линии логистики, складские AGV, строительная техника (децентрализованные производственные сценарии в Юго-Восточной Азии/Северной Америке) |
|
| Одноосная конфигурация привода | Интегрированный силовой модуль (включая выпрямитель + инвертор), блок управления (CU320-2 PN/DP или упрощенный CU), встроенный тормозной резистор (для малой мощности) | Установка в шкафу/настенная установка | 0,12–150 кВт | Автономное оборудование (упаковочные машины, насосы/вентиляторы, малые станки), одностаночные производственные линии на малых и средних предприятиях |
|
| Книжная конфигурация | Книжный блок выпрямителя (серия 6SL3330), книжный силовой модуль (серия 6SL3210/3220), блок управления (компактный тип CU320-2), боковой модуль теплоотвода | Стековая установка в шкафу | 0,12–250 кВт | Прецизионное электронное оборудование, медицинские приборы, малые автоматизированные производственные линии (сценарии высокоточного производства в Японии/Южной Корее/Европе) |
|
| Конфигурация с регенеративной обратной связью | Активный регенеративный блок выпрямителя (серия 6SL3330-6TE41), силовые модули (MM/SM), блок управления (CU320-2 PN), фильтр обратной связи по энергии | Установка в шкафу | 11–4500 кВт | Крупные станки, горнодобывающее оборудование, портовые краны (энергоемкие проекты в Северной Америке/Австралии) |
|
| Взрывозащищенная конфигурация | Взрывозащищенный блок выпрямителя (сертификат ATEX), взрывозащищенный силовой модуль (защита IP66), взрывозащищенный блок управления, специальная конструкция теплоотвода и герметизации | На месте / установка в шкафу | 11–1500 кВт | Нефтехимическая промышленность, горнодобывающая промышленность, газопереработка (взрывозащищенные сценарии на Ближнем Востоке/в Европе) |
|
Рекомендации по выбору
Приоритет региональной адаптации
Европа/Северная Америка (высокотехнологичное производство): Приоритет «Централизованная конфигурация в шкафу + регенеративная обратная связь» для соответствия нормам энергоэффективности и требованиям многоосевой синхронизации.
Юго-Восточная Азия/Латинская Америка (малые и средние предприятия): Приоритет «Одноосевой привод + распределенная конфигурация» для баланса стоимости и удобства установки.
Ближний Восток/Африка (суровые условия): Приоритет «Распределенная + взрывозащищенная конфигурация» для адаптации к высоким температурам, пыли и требованиям взрывозащиты.
Юго-Восточная Азия/Латинская Америка (малые и средние предприятия): Приоритет «Одноосевой привод + распределенная конфигурация» для баланса стоимости и удобства установки.
Ближний Восток/Африка (суровые условия): Приоритет «Распределенная + взрывозащищенная конфигурация» для адаптации к высоким температурам, пыли и требованиям взрывозащиты.
Баланс стоимости и эффективности
Многоосевые сценарии (≥ 8 осей): Централизованная конфигурация более энергоэффективна (совместное использование энергии шины) с более низкими долгосрочными эксплуатационными расходами.
Одномашинные/распределенные нагрузки: Распределенная конфигурация имеет более низкие затраты на установку и более гибкое будущее расширение.
Одномашинные/распределенные нагрузки: Распределенная конфигурация имеет более низкие затраты на установку и более гибкое будущее расширение.
Список основных моделей
| Категория | Номер статьи | Описание (английский) | Ключевые характеристики | Целевые рынки |
|---|---|---|---|---|
| Блоки управления | 6SL3040-1MA00-0AA0 | SINAMICS S120 CU320-2 DP | PROFIBUS DP, многоосевой, 24 В пост. тока | ЕС, Сев. Америка, ЮВА |
| 6SL3040-1MA01-0AA0 | SINAMICS S120 CU320-2 PN | PROFINET, многоосевой, 24 В пост. тока | ЕС, Сев. Америка, глобальный | |
| 6SL3040-1LA00-0AA0 | SINAMICS S120 CU310-2 DP | PROFIBUS DP, одноосевой | ЕС, ЮВА, Латинская Америка | |
| 6SL3040-1LA01-0AA0 | SINAMICS S120 CU310-2 PN | PROFINET, одноосевой | ЕС, Сев. Америка, глобальный | |
| Линейные модули | 6SL3130-6TE21-0AA3 | SINAMICS S120 Smart Line Module | 3 фазы, 380–480 В, 600 В пост. тока, 10 А | ЕС, Сев. Америка, ЮВА |
| 6SL3130-7TE21-6AA4 | SINAMICS S120 Active Line Module | 3 фазы, 380–480 В, 600 В пост. тока, 27 А, регенеративный | ЕС, Сев. Америка, Австралия | |
| 6SL3330-6TE41-3AA3 | SINAMICS S120 Smart Line Module | 3 фазы, 380–480 В, 510–650 В пост. тока, 1300 А, 630 кВт | ЕС, Сев. Америка, промышленный | |
| 6SL3330-6TG35-5AA3 | SINAMICS S120 Smart Line Module | 3 фазы, 500–690 В, 675–930 В пост. тока, 550 А, 450 кВт | ЕС, Австралия, промышленный | |
| Модули двигателя | 6SL3120-1TE15-0AA3 | SINAMICS S120 Single Motor Module | 600 В пост. тока, 3 фазы, 400 В, 5 А | ЕС, ЮВА, Латинская Америка |
| 6SL3120-1TE21-8AD0 | SINAMICS S120 Single Motor Module | 600 В пост. тока, 3 фазы, 400 В, 18 А | ЕС, Сев. Америка, ЮВА | |
| 6SL3120-2TE21-0AD0 | SINAMICS S120 Double Motor Module | 600 В пост. тока, 3 фазы, 400 В, 9 А/9 А | ЕС, Сев. Америка, станкостроение | |
| 6SL3320-1TE35-0AA3 | SINAMICS S120 Power Module | 3 фазы, 400 В, 250 кВт, в шкафу | ЕС, Сев. Америка, тяжелая промышленность | |
| Вспомогательные устройства и безопасность | 6SL3054-0CG01-1AA0 | SINAMICS S120 CompactFlash Card | V2.6, для CU, Drive-CLiQ | Глобальный |
| 6SL3055-0AA00-5BA3 | SINAMICS S120 Sensor Module SMC20 | Оценка энкодера, Drive-CLiQ | ЕС, Сев. Америка, прецизионное оборудование | |
| 6SL3050-0DE10-0AA0 | SINAMICS S120 Safety Integrated Module | Безопасное отключение момента (STO), Drive-CLiQ | ЕС (CE/ATEX), Сев. Америка (UL) |
Часто задаваемые вопросы
Установка и окружающая среда
Высокая соленость морского воздуха в портах Юго-Восточной Азии вызывает частые срабатывания защиты после установки — как решить проблему?
Выбирайте модули с защитой IP54+, устанавливайте пыле- и влагозащитные кожухи с принудительным охлаждением. Разделяйте силовые и управляющие кабели, заземляйте экран с одной стороны и обеспечьте сопротивление заземления < 4 Ом. Регулярно очищайте воздуховоды и фильтры охлаждения, чтобы предотвратить срабатывание защиты от перегрева из-за плохого теплоотвода, вызванного коррозией.Экстремально высокие температуры в пустынях Ближнего Востока приводят к частым отключениям из-за перегрева — какие решения доступны?
Отдавайте предпочтение моделям с водяным охлаждением. Для моделей с воздушным охлаждением увеличьте зазор для охлаждения, установите независимые воздуховоды и вентиляторы с контролем температуры. Размещайте шкафы в затененных местах, чтобы избежать прямого солнечного света. Настройте пороги перегрузки и кривые снижения характеристик, а также работайте при пониженных нагрузках в периоды высоких температур, чтобы предотвратить длительный перегрев при высоких нагрузках.
Что произойдет при смешивании модулей на 480 В (сеть Северной Америки) и 400 В (европейская сеть)?
Это вызовет срабатывание защиты от перенапряжения/пониженного напряжения или даже повреждение модулей. Выбирайте линейные модули и силовые модули в соответствии с напряжением сети целевого региона: системы на 480 В требуют соответствующих линейных и силовых модулей с соответствующими номинальными напряжениями. Установите входные реакторы и фильтры для подавления колебаний сети и гармоник, соблюдая местные стандарты сети.
Как выполнить установку в соответствии с требованиями во взрывоопасных зонах (например, на химических заводах Ближнего Востока)?
Используйте модули, сертифицированные ATEX/IECEx, устанавливайте приводы в безопасных зонах и используйте взрывозащищенные двигатели и датчики на месте. Применяйте герметичную конструкцию теплоотвода, чтобы предотвратить попадание пыли и коррозионных газов в модули. Выполняйте электромонтаж в соответствии со стандартами взрывозащиты, используйте взрывозащищенные распределительные коробки и кабельные вводы, а также проводите регулярные проверки и техническое обслуживание на взрывозащищенность.
Ввод в эксплуатацию и связь
Недостаточная точность синхронизации для многоосевой общей шины постоянного тока на зарубежных линиях сварки автомобилей — как настроить?
Используйте конфигурацию CU320-2 + общая шина постоянного тока и включите связь PROFINET IRT. Настройте электронный кулачок/электронную шестерню, оптимизируйте параметры контура положения и контура скорости для сокращения времени динамического отклика. Проверьте проводку и экранирование энкодера, чтобы обеспечить стабильные сигналы обратной связи. Сначала введите в эксплуатацию отдельные оси, затем подключите их онлайн, постепенно увеличивая нагрузку и скорость для проверки точности синхронизации.
Частые отключения или конфликты адресов при связи PROFINET на зарубежных станках — что делать?
Проверьте топологию сети: установите терминальные резисторы в положение ON на обоих концах и в положение OFF на промежуточных узлах. Избегайте дублирования IP-адресов/имен устройств и разделяйте независимые сетевые сегменты. Используйте экранированные витые пары и соблюдайте достаточное расстояние от силовых кабелей. Обновите прошивку до совместимой версии, оптимизируйте цикл связи и механизм повторного подключения, чтобы снизить вероятность отключения.
Чрезмерная рекуперативная энергия в портовых портальных кранах вызывает срабатывание защиты от перенапряжения на шине постоянного тока — как решить проблему?
Используйте регенеративные линейные модули для возврата рекуперированной энергии в сеть. Оснастите тормозными блоками и тормозными резисторами, рассчитайте необходимое значение сопротивления и мощность для обеспечения своевременного рассеивания энергии. Настройте время замедления, чтобы избежать резкого скачка энергии при экстренном торможении. Установите реакторы шины постоянного тока для стабилизации напряжения шины и предотвращения срабатывания защиты от перенапряжения.
Эксплуатация и техническое обслуживание
Сообщение об ошибке заземления (F30021) на зарубежных объектах — как быстро найти проблему?
После отключения питания проверьте, не повреждена ли изоляция обмоток двигателя и кабеля или не произошло ли замыкание на землю. Проверьте, не повреждены ли внутренние модули привода. Убедитесь в надежности системы заземления на предмет ослабленных соединений или чрезмерного сопротивления заземления. Проведите испытания работы отдельных машин, чтобы исключить проблемы с заземлением внешней нагрузки; при необходимости замените двигатели или кабели.
Медленный отклик зарубежной послепродажной службы — как быстро возобновить производство после отказа модуля?
Заранее запаситесь основными запасными частями (CU, силовой модуль, вентилятор, тормозной резистор). Создайте систему удаленной эксплуатации и обслуживания для удаленной диагностики и ввода в эксплуатацию через шлюзы, такие как eWON. Обучите местный обслуживающий персонал и предоставьте руководства по вводу в эксплуатацию и процедуры устранения неисправностей на китайском/английском языках, чтобы снизить зависимость от зарубежной послепродажной службы.
Колебания скорости, вызванные помехами сигнала энкодера на зарубежных станках — как справиться?
Используйте экранированные витые пары, заземляйте экран с одной стороны, отделяйте от силовых кабелей и избегайте параллельной прокладки. Проверьте, стабильно ли напряжение питания энкодера и отсутствует ли пульсация. Настройте параметры фильтра обратной связи по скорости и увеличьте время задержки срабатывания защиты от неисправностей, чтобы уменьшить ложные срабатывания, вызванные помехами. При необходимости замените энкодеры с более сильной защитой от помех.
