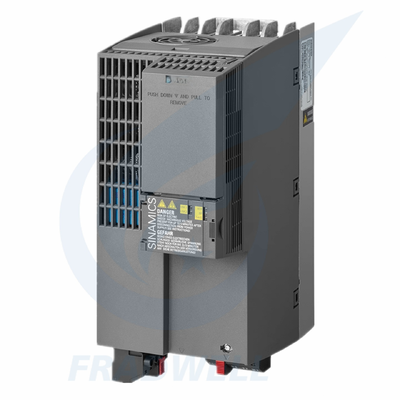

Компактный и универсальный преобразователь частоты SINAMICS G120C для глобальных промышленных применений
-
Выделить
Преобразователь частоты Siemens G120C
,Компактный промышленный преобразователь частоты
,Универсальный преобразователь SINAMICS
-
Название продуктаПреобразователь частоты Инвертор
-
Номинальная мощность0,55-132кВт
-
уровень защитыIP20
-
ПакетОригинальная упаковка
-
ГарантияОригинальная заводская гарантия
-
Срок доставкиМеждународная экспресс-доставка (DHL/FEDEX/TNT/UPS/ARAMEX)/морские перевозки/воздушные перевозки/меж
-
Место происхожденияГермания
-
Номер моделиG120C
-
Количество мин заказа1
-
Цена$280 - $6500
-
Время доставки3-5Рабочий день
-
Условия оплатыLC,D/A,D/P,T/T,Western Union,
Компактный и универсальный преобразователь частоты SINAMICS G120C для глобальных промышленных применений
SINAMICS G120C компактный и универсальный частотный инвертор
SINAMICS G120C - это чрезвычайно компактный преобразователь частот с интегрированными функциями безопасности и комплексными функциями, подходящими для различных глобальных промышленных приложений.Доступно в 7 размерах кадра, охватывающих 0Диапазон мощности от.55 до 132 кВт.
Компактный дизайн для помещений с ограниченным пространством
Сохраняет компактную структуру даже при номинальной мощности 132 кВт с 7 размерами рамок, удовлетворяющими различным требованиям к установке.Интегрированный входный реактор и фильтр EMC со всеми размерами рамы, поддерживающие бок о бок установку без снижения мощности или снижения тока.
- Маломощные модели (0,55-2,2 кВт): 73×173×155 мм для небольших шкафов управления
- Модели высокой мощности (110-132 кВт): 305×708×368 мм, более компактные, чем сопоставимые устройства
- Подключаемые конечные устройства питания и двигателя для легкого обслуживания
- Заменяемый вентилятор теплоотвода для удобного обслуживания
Интегрированные функции безопасности
Стандартная функция безопасного отключения крутящего момента (STO) немедленно блокирует импульсы и снижает выходной крутящий момент до нуля, исключая необходимость в внешних компонентах безопасности.Расширяемые элементы безопасности с управляющими блоками CU250s-2 включают безопасное управление тормозами (SBC), Безопасная остановка 1 (SS1) и Безопасная ограниченная скорость (SLS).
- Управляемое с помощью защитных входов или связи PROFIsafe
- Соответствует стандарту безопасности IEC 61800-5-2
- Подходит для насосов, кранов, конвейеров и другого критически важного для безопасности оборудования
Многофункциональные многодоменные функции
Управление и экономия энергии
Энергоэффективный бесдатчик вектора обеспечивает высокий крутящий момент на низких частотах для сценариев с низкой скоростью и большой нагрузкой.V/f ECO режим автоматически уменьшает магнитный поток для сокращения потребления энергии с интегрированным энергосберегающим калькулятором для мониторинга в режиме реального времени.
Совместимость коммуникаций
Поддерживает основные шиночные системы, включая PROFINET, EtherNet/IP и PROFIBUS для бесперебойной интеграции в промышленные системы управления.Обеспечивает высокоэффективную связь с ПЛУ серии SIMATIC S7 на автоматизированных производственных линиях.
Легкая операция
Настройка параметров и клонирование данных с помощью базовой панели оператора BOP-2, интеллектуальной панели оператора IOP-2 или SD-карты.Беспроводное ввод в эксплуатацию с помощью умных модулей доступа с использованием мобильных телефонов или компьютеров упрощает процесс ввода в эксплуатацию.
Основные спецификации
| Категория параметров | Ключевые показатели | Примечания |
|---|---|---|
| Мощность и размер кадра | 0.55-132 кВт, 7 размеров кадров | Совместная установка без дерейтинга; интегрированный входный реактор и фильтр ЭМК |
| Типичные размеры | 00,55-2,2 кВт: 73×173×155 мм 110-132 кВт: 305×708×368 мм |
W×H×D (Широта×Высота×Глубина); см. конкретную табличку модели |
| Режимы управления | Бессенсорный векторный контроль, V/f, V/f ECO | Высокий крутящий момент при низких частотах; V/f ECO автоматически уменьшает поток для экономии энергии |
| Функции безопасности | Стандарт: STO; расширяемый: SBC, SS1, SLS | Поддерживает отказоустойчивые входы/PROFIsafe; соответствует стандарту IEC 61800-5-2 |
| Поддержка коммуникаций | Профинет, Эфирнет/IP, Профибус | Интегрируется с порталом TIA; высокоэффективная связь с SIMATIC S7 |
| Интерфейсы ввода/вывода | 6 DI, 2 DO, 1 AI, 1 AO | Поддерживает 0-10 V/4-20 mA; совместим со стандартными связями управления |
| Мощность перегрузки | Типичная HO: 200% в течение 3 с; LO: 150% в течение 3 с | В зависимости от модели и температуры окружающей среды; требуется понижение температуры при 60 °C |
| Класс защиты | IP20 (открытый тип) | Установка на шкафу; экологическая чистота должна быть совместимой |
| Температура окружающей среды | 0-40 °C: без снижения температуры; 40-60 °C: снижение температуры | Теплоотведение и вентиляция напрямую влияют на непрерывную производительность |
| Эксплуатация и ввод в эксплуатацию | Панели BOP‐2/IOP‐2, клонирование SD-карт, беспроводная эксплуатация | Поддерживает резервное копирование параметров и репликацию партий; сокращает время ввода в эксплуатацию |
Модели зарубежного рынка (3AC 380-480 В)
| Номинальная мощность (кВт) | Номер заказа | Номинальный ток (A) | Размеры (W × H × D, мм) | Примечания |
|---|---|---|---|---|
| 0.55 | 6SL3210-1KE11-8UF1 | 1.8 | 73х173х155 | Совместная установка без дератинга |
| 0.75 | 6SL3210-1KE12-3UF1 | 2.3 | 73х173х155 | Стандартная карта BOP-2/SD включена |
| 1.1 | 6SL3210-1KE13-2UF1 | 3.2 | 73х173х155 | Подходит для легкой нагрузки |
| 2.2 | 6SL3210-1KE15-8UF1 | 5.8 | 73х173х155 | Компактная конструкция для небольших шкафов управления |
| 4.0 | 6SL3210-1KE21-1UF1 | 11.0 | 140х295х205 | Популярный выбор для применений мощностью 4-7,5 кВт |
| 7.5 | 6SL3210-1KE21-7UF1 | 17.0 | 140х295х205 | Оптимизирован для квадратных нагрузок крутящего момента |
| 11.0 | 6SL3210-1KE22-6UF1 | 26.0 | 140х295х205 | Бессенсорное векторное управление для тяжелых грузов на низких скоростях |
| 15.0 | 6SL3210-1KE23-2UF1 | 32.0 | 140х295х205 | Обычно используется на производственных линиях |
| 18.5 | 6SL3210-1KE23-8UF1 | 38.0 | 140х295х205 | Расширяется до SBC/SS1 |
| 22.0 | 6SL3210-1KE31-4UF1 | 44.0 | 210×440×285 | Предпочтительно для насосов/вентиляторов |
| 30.0 | 6SL3210-1KE32-1UF1 | 61.0 | 210×440×285 | Нет понижения для соседних установок |
| 45.0 | 6SL3210-1KE33-1UF1 | 91.0 | 210×440×285 | Высокая плотность мощности |
| 55.0 | 6SL3210-1KE34-4UF1 | 110.0 | 210×440×285 | Однорамочная установка на 55 кВт |
| 75.0 | 6SL3210-1KE35-5UF1 | 155.0 | 305×708×368 | Пригодные для установки на машинах |
| 90.0 | 6SL3210-1KE36-0UF1 | 180.0 | 305×708×368 | Легко заменяемый охлаждающий вентилятор |
| 110.0 | 6SL3210-1KE36-6UF1 | 210.0 | 305×708×368 | Высокая перегрузка доступна |
| 132.0 | 6SL3210-1KE37-7UF1 | 264.0 | 305×708×368 | Более компактный, чем аналогичный класс |
Сценарии применения в промышленности
| Промышленный сектор | Сценарии применения | Ключевые моменты адаптации |
|---|---|---|
| Общие машины | Регулирование скорости шпинделя для станков; Регулирование скорости упаковочной машины; Регулирование скорости вентилятора для обработки пластика | Компактный дизайн; Бессенсорный векторный контроль; В/ф экономия энергии ECO |
| КВК и очистка воды | Управление вентилятором/насосом HVAC; насосы опреснительных установок; аэрация очистки сточных вод | Управление каскадом с несколькими насосами; интегрированный фильтр EMC; высокая допустимость напряжения |
| Пища и напитки | Линии для наполнения вина; кофейные обжарники; смесители для производства напитков | Быстрый старт/остановка; функция безопасности STO; легко очищаемая конструкция |
| Логистика и складирование | Складные краны; конвейеры для сортировочных центров; портовые конвейеры | Расширяемая безопасная остановка; Профинетная связь; Компактная установка |
| Химика и фармацевтика | Агитаторы химических реакторов; фармацевтические перекачивающие насосы; диспергировщики покрытий | Конструкция, устойчивая к ЭМИ; Широкий диапазон температур; Сильная способность к перегрузке |
| Сельское хозяйство и ирригация | Насосы для орошения сельскохозяйственных угодий; системы распыления садов; дренаж рисовых полей | Низкое напряжение; режим энергосбережения; Подходит для наружных шкафов |
| Горнодобывающие и строительные материалы | Вентиляторы шахты; конвейеры для смешивания цемента; мельницы для производства плиток | Высокий крутящий момент запуска; Прочная конструкция; Поддержка каскада многомашин |
Часто задаваемые вопросы
Покупка и заказ
Вопрос: Могу ли я использовать один и тот же номер заказа для рынков ЕС и США?
Ответ: Количество заказов варьируется в зависимости от региона. для моделей США требуется сертификация UL/cUL, а для моделей ЕС - маркировка CE.Основные параметры остаются прежними при корректировках компонентов, связанных с сертификацией.
Вопрос: Нужно ли покупать дополнительные аксессуары отдельно?
A: Базовый блок включает в себя интегрированный фильтр EMC класса A и базовые терминалы проводки.и беспроводные модули ввода в эксплуатацию.
Установка и проводка
Вопрос: Инвертор перегревается во время установки рядом? Что случилось?
A: Обеспечить минимальные разрывы (FSA/FSD: 50mm; FSF: 100mm) между блоками.или температуры окружающей среды, превышающие 40°C, требующие дератинга.
Вопрос: Почему инвертор отображает "электромагнитный сбой" после проводки? (североамериканские пользователи)
О: Обычно это происходит из-за неправильного заземления или неэкранированных кабелей.и поддерживать 300 мм разделения от кабелей питания.
Вопрос: Можно ли установить инвертор на открытом воздухе?
Ответ: для помещений с температурой IP20 требуется установка шкафа в помещениях. Для использования на открытом воздухе используйте защищенный от погодных условий шкаф (IP54+) с солнцезащитным укрытием и нагревателем для температур ниже 0 °C. Никогда не устанавливайте его прямо на открытом воздухе.
Ввод в эксплуатацию
Вопрос: Двигатель не заводится, как быстро решить проблему?
Ответ: Проверьте прием команды выполнения с помощью ручного запуска BOP-2, проверьте проводку двигателя, подтвердите настройку параметра P0731 или сбросьте на заводские значения, если настройки были изменены неправильно.
Вопрос: Как скопировать параметры от одного инвертора на несколько блоков?
Ответ: Используйте метод SD-карты: Сохранить параметры с мастер-инвертора (P0010=10), затем загрузить на рабские единицы (P0010=11).
Вопрос: Инвертор экономит энергию, но двигатель производит шум при низких скоростях? Почему?
О: Нормально для бесдатчикового управления вектором. Уменьшить шум, переключив вентиляторы/насосы на режим V/f ECO, увеличив параметр пониженной скорости при больших нагрузках или проверяя состояние подшипников двигателя.
Основные рекомендации по отбору:Основная спецификация: 3AC 380-480 В (± 10%/-20%), 47-63 Гц. EMC класс A фильтр соответствует EN 61800-3.Стандарт безопасности STO с расширяемыми функциями.7 Размеры рамы поддерживают бок о бок монтаж без дерейфинга.
