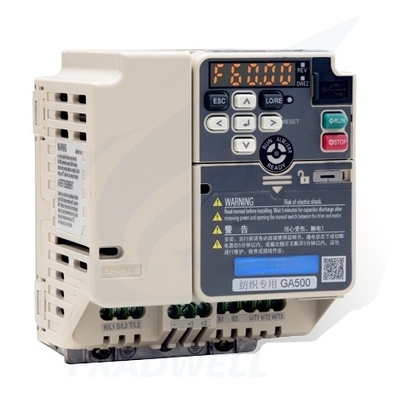

GA500 Инвертор для текстиля Малый высокопроизводительный частотный преобразователь Инвертор
-
Выделить
Инвертор частот для текстиля
,высокопроизводительный преобразователь частот
,Малый инвертор с гарантией
-
Название продуктаПреобразователь частоты Инвертор
-
Выходная мощность0,1–40 кВт
-
Номер фазы питанияОдиночная фаза, трехфазная
-
ГарантияОригинальная заводская гарантия
-
ПакетОригинальная упаковка
-
Срок доставкиМеждународная экспресс-доставка (DHL/FEDEX/TNT/UPS/ARAMEX)/морские перевозки/воздушные перевозки/меж
-
Место происхожденияЯпония
-
Номер моделиГА500
-
Количество мин заказа1
-
Цена$300 - $3000
-
Время доставки3-5Рабочий день
-
Условия оплатыLC,D/A,D/P,T/T,Western Union,
GA500 Инвертор для текстиля Малый высокопроизводительный частотный преобразователь Инвертор
Инвертор GA500 для текстильной промышленности
Компактный инвертор с векторным управлением и функциями, специфичными для текстильного оборудования, предлагающий комплексные профессиональные решения. Обладает множеством функций для сокращения времени и затрат пользователей в различных сценариях, от выбора инвертора до устранения неисправностей.
Ключевые особенности
- Стандартная функция развертки частоты - Устраняет выпуклости на бобинах пряжи и обеспечивает равномерную гладкость
- Точная настройка формы волны развертки частоты, накладываемой на скорость развертки
- Переключение формы волны развертки частоты ВКЛ/ВЫКЛ с помощью внешних контактов
- Вывод состояния формы волны (нарастание/спад) на периферийные контроллеры
- Простая замена T1000V - Дополнительные аксессуары не требуются
- Совместимые размеры с предыдущей моделью T1000V
- Простое подключение к клеммам как силовой, так и управляющей цепи
Инструмент поддержки DriveWizard
Просто подключите инвертор к компьютеру через USB для централизованного управления параметрами. Функция осциллографа обеспечивает мониторинг в реальном времени, облегчая рабочие процессы обслуживания.
Технические характеристики
Входная мощность
| Наименование | Спецификация | Примечания |
|---|---|---|
| Напряжение/фаза | 200–240 В (1ф/3ф); 380–480 В (3ф) | ±15%/+10% колебания напряжения; 50/60 Гц ±5% |
| Диапазон мощности | 240 В 1ф: 0,1–3,7 кВт; 240 В 3ф: 0,1–22 кВт; 480 В 3ф: 0,2–30 кВт | Рейтинг HD/ND зависит от модели |
Выход и управление
| Наименование | Спецификация | Примечания |
|---|---|---|
| Номинальная перегрузочная способность | HD: 150% номинального тока/60 с; ND: 110% номинального тока/60 с | Циклическая, снижение номинала согласно руководству |
| Режимы управления | V/f, векторное без датчика (IM/PM), расширенное без датчика (PM), EZ Vector | Поддерживает IM/PM/SynRM |
| Выходная частота | 0–590 Гц; до 1000 Гц (специальное ПО) | Зависит от двигателя и режима управления |
| Диапазон регулирования скорости | Типично 1:200 (векторное без датчика) | Оптимизация через параметры двигателя |
Входы/выходы и связь
| Наименование | Спецификация | Примечания |
|---|---|---|
| Цифровые входы/выходы | 7 DI (выбираемый источник/сток); 1 реле, 2 оптопары, 1 импульсный DO (HTL) | Включает импульсный вход (макс. 32 кГц) |
| Аналоговые входы/выходы | 2 AI (0–10 В/4–20 мА); 1 AO (выбираемое напряжение/ток) | Для уставки и обратной связи |
| Стандартная связь | Modbus RTU (RS-485) | Опциональные модули Ethernet/промышленного Ethernet |
Механические и экологические характеристики
| Наименование | Спецификация | Примечания |
|---|---|---|
| Степень защиты корпуса | IP20 (стандарт); комплект IP20/UL Type 1 (опционально) | Бок о бок, DIN-рейка, внешний радиатор |
| Условия окружающей среды | -10–60 °C (снижение номинала); ≤95% отн. влажности (без конденсации); ≤1000 м (без снижения номинала); ≤4000 м (со снижением номинала) | Критичны пыль и теплоотвод |
Безопасность и сертификация
| Наименование | Спецификация | Примечания |
|---|---|---|
| Рейтинг безопасности | SIL3 (IEC 62061); PLe (ISO 13849-1) | Требуются опциональные модули безопасности и правильное подключение |
| Глобальные сертификаты | CE, UL, cUL, TUV, RCM, CSA | Соответствие RoHS2; SCCR: 100 кА среднеквадратичное значение |
Примеры моделей (3-фазный класс 400 В)
| Модель | Номинальный ток (HD/ND) | Мощность двигателя (HD) | Перегрузка | Корпус |
|---|---|---|---|---|
| GA50C4012EBA | 9,2 А/11,9 А | 4 кВт (5,5 л.с.) | HD 150%/60 с; ND 110%/60 с | IP20 |
Промышленные применения
| Отрасль | Типичные сценарии | Точки адаптации |
|---|---|---|
| Пищевая промышленность и производство напитков | Конвейеры разливочных линий, этикетировочные машины, запаечные/режущие машины | Частые пуски/остановки, плавная регулировка скорости, замкнутое ПИД-регулирование |
| Пластмассы и резина | Малые машины для литья под давлением, экструдеры, машины для выдувания пленки | Стабильное управление крутящим моментом, высокая перегрузочная способность, выходная мощность высокой частоты |
| Станки и металлообработка | Вспомогательные оси малых обрабатывающих центров, сверлильно-резьбонарезные станки | Высокоточное управление скоростью/крутящим моментом, импульсный вход, опциональная версия высокой частоты |
| Обработка материалов | Ленточные конвейеры, роликовые линии, подъемники, приводные оси AGV/AMR | Высокий крутящий момент на низких скоростях, низкое воздействие при пуске/остановке, отладка Modbus RTU/Bluetooth |
Часто задаваемые вопросы
В1: Инвертор показывает ошибку "Недостаточное напряжение (UV)" после включения, но местное напряжение сети находится в пределах 380-480 В. Как это исправить?
Устранение неисправностей по 3 ключевым пунктам: ① Подтвердите соответствие номинального напряжения — замените модель, соответствующую напряжению сети, если она неправильная. ② Проверьте, не ослаблены ли входные клеммы — подтяните клеммы силовой цепи. ③ Убедитесь, что колебания сети не превышают ±15% — установите входной реактор или включите функцию "Допуск по низкому напряжению" (параметр P1-07).
В2: После замены старой модели T1000V двигатель работает с повышенным шумом и нестабильной скоростью. В чем проблема?
Наиболее вероятная причина — несоответствие параметров: ① Неполное копирование параметров — используйте DriveWizard для импорта исходных параметров двигателя T1000V. ② Неправильный режим управления — переключитесь на "Режим векторного управления без датчика (P1-01=2)" для асинхронных двигателей. ③ Случайное включение функции развертки частоты — установите значение ВЫКЛ в параметре P2-00, если она не требуется.
В3: Температура в цехе за рубежом превышает 45 °C, и инвертор часто сообщает об ошибке "Перегрев (OH)". Как это решить?
Улучшите теплоотвод: ① Проверьте расстояние установки — увеличьте до ≥15 см при боковой установке. ② Очистите радиатор от пыли. ③ Включите автоматическое снижение номинала — установите параметр P8-20 в значение "Авто". ④ Для длительной работы при высоких температурах (>50 °C) переключитесь на модель с внешним радиатором.
В4: При подключении к ПЛК через Profinet связь нестабильна. Как быстро это исправить?
Устранение неисправностей настроек связи: ① Подтвердите совместимость модуля — используйте модуль Profinet "GA50-CCN-PN". ② Проверьте IP-адрес и маску подсети — убедитесь, что они находятся в одном сетевом сегменте. ③ Проверьте качество кабелей — используйте экранированные кабели, заземлите экран, ограничьте длину кабеля до ≤100 метров. ④ Сбросьте параметры связи в параметре P5-00.
В5: Тормозной резистор сильно нагревается (даже дымит). Что не так и как предотвратить его перегорание?
Проблема заключается в неправильном выборе резистора или параметрах: ① Недостаточная мощность резистора — выберите резистор, соответствующий мощности двигателя. ② Чрезмерно высокий рабочий цикл торможения — установите параметр P3-09 на ≤30%. ③ Неисправный встроенный тормозной транзистор — проверьте мультиметром и замените при повреждении.
