EVO700 PLC de gama média: desempenho inigualável para automação industrial
-
Destacar
EVO700 PLC de automação industrial
,PLC de gama média com garantia
,PLC emblemático para controlo industrial
-
TipoControlador lógico programável
-
GarantiaGarantia original do fabricante
-
PacotePacote Original
-
Prazo de envioExpresso Internacional (DHL/FEDEX/TNT/UPS/ARAMEX)/Frete Marítimo / Frete Aéreo / Linha Especial Inte
-
Taxa de fretePara equipamentos industriais (por exemplo, módulos PLC, inversores...), o custo de envio varia de a
-
Lugar de origemChina
-
CertificaçãoCE、UL/cUL、EAC & RoHS、IEC 61131-3 & PLCopen
-
Número do modeloEVO763-0804TN、EVO764-0804TN、EVO765-0804TN、EVO766-0804TN
-
Quantidade de ordem mínima1
-
Preço$1,800 - $7,000
-
Tempo de entrega3-5 dias úteis
-
Termos de pagamentoL/C,D/A,D/P,T/T,Western Union,

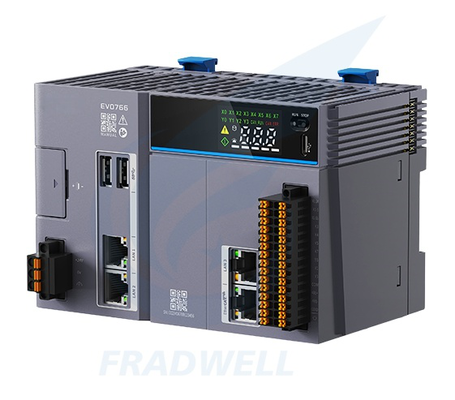

EVO700 PLC de gama média: desempenho inigualável para automação industrial
EVO700 PLC de gama média: desempenho inigualável para automação industrial
OSérie EVO700É um produto PLC de destaque desenvolvido pela Inovance Technology com base noPlataforma iFA Evolution. Projetado em conformidade comEspecificações PLCopene oNorma IEC 61131-3, suporta uma gama completa de redes industriais padrão, incluindoEtherCAT, EtherNet/IP, OPC UA, Modbus TCP, TCP/IPePossui.
Construído sobre uma nova arquitetura de plataforma e apoiado pelo cenário completo inteligentePlataforma iFA Evolution, a série EVO700 ajuda a reformular a elevada fiabilidade, flexibilidade e desenvolvimento eficiente deEquipamento não-padrão.
Características do produto
- PLC de nível principal desenvolvido na plataforma proprietária iFA Evolution da Inovance, projetado para controle industrial inteligente em cenário completo.
- Compatibilidade total com as especificações PLCopen e com a norma internacional IEC 61131-3, garantindo a compatibilidade com os protocolos globais de automação industrial e as práticas de desenvolvimento.
- Suporta um conjunto abrangente de redes de comunicação industriais padrão, incluindo EtherCAT, EtherNet/IP, OPC UA, Modbus TCP, TCP/IP e CAN.
- Construído sobre uma nova arquitetura de plataforma para oferecer desempenho otimizado para cenários de desenvolvimento de equipamentos não padrão.
Vantagens do produto
- Alta confiabilidade- A concepção de hardware e software conforme às normas garante um funcionamento estável e ininterrupto mesmo em aplicações de equipamento não-padrão exigentes, minimizando o tempo de inatividade não planeado.
- Excelente flexibilidade- A compatibilidade de redes multiprotocolo permite a integração perfeita com sistemas industriais existentes e dispositivos de terceiros, adaptando-se às diversas necessidades de automação com uma configuração mínima.
- Desenvolvimento eficiente- Aproveitando as ferramentas inteligentes da plataforma iFA Evolution, a série EVO700 simplifica o processo de I&D para equipamentos não-padrão, reduzindo significativamente os ciclos de desenvolvimento e o tempo de colocação no mercado.
- Preparação do mercado mundial- A adesão às normas industriais internacionais elimina as barreiras técnicas para a implantação no estrangeiro, tornando-a uma solução ideal para projectos globais de automação e aplicações transfronteiriças.
Especificações técnicas essenciais
| Categoria de especificações | Detalhes |
|---|---|
| Distribuição do modelo | EVO763-0804TN (32 eixos), EVO764-0804TN (64 eixos), EVO765-0804TN (96 eixos), EVO766-0804TN (128 eixos) |
| Processador e operação | OS: Linux Preempt-RT Modo de execução: execução compilada Linguagens de programação: conforme com a norma IEC 61131-3 (LD, ST) |
| Capacidade de memória | Armazenamento de programas de utilizador: 128 MB Armazenamento de dados do utilizador: 128 MB Retenção de falha de energia: 5 MB (condensador incorporado, não é necessário UPS externo) Tempo de retenção da falta de energia: 150 ms |
| Controle de movimento | Suporte para controlo síncrono de vários eixos, até 128 eixos (varia de acordo com o modelo) Controle de pulso para motores e inversores a passo |
| Protocolos de comunicação | EtherCAT: 1 canal + 1 canal redundante (máximo de 256 escravos por canal) EtherNet/IP: 2 canais (máximo 256 slaves por porta única/dual) OPC UA: 2 canais (máximo de 50 sessões por canal) Modbus TCP: 2 canais (máximo 63 mestres, 16 escravos) Modbus RTU: 1 canal (máximo 31 mestres, 1 escravo) CANopen: 1 canal (apenas mestre, no máximo 64 escravos) |
| Interface Ethernet | 2 x portas RJ45 (10M/100M/1000Mbit/s, full-duplex, distância máxima de comunicação 100m) Suporta configuração de rede de anel via EtherCAT |
| Especificações de E/S | Entrada digital: 8 canais (3 compatíveis com diferenciais, freqüência máxima de entrada 200 kHz, isolamento óptico) Saídas digitais: 4 canais (tipo de sumidouro de transistores, 0,5 A por canal, 2 A por terminal comum, protecção contra curto-circuito) Capacidade de expansão: até 32 módulos de expansão local GL20-XX (modulo de potência de relé necessário para > 16 módulos) |
| Fornecimento de energia | Voltagem de entrada: 24VDC (-15% ~ +20%, entrada SELV) Corrente de entrada: Max 4A, típico 2,4A Saída de autocarro: 5,2 VDC (4,75 VDC ~ 5,5 VDC), 2A max. Proteção: protecção contra curto-circuito, protecção contra polaridade inversa |
| Adaptabilidade ao ambiente | Temperatura de funcionamento: consultar as especificações oficiais (ampla gama de temperaturas industriais) Temperatura de armazenamento: consultar as especificações oficiais Humidade: 5% ~ 95% (não condensante) Classe de protecção: IP20 |
| Certificações | CE, UL/CUL, KCC, EAC, UKCA, compatível com a RoHS Cumprir as directivas EMC (2014/30/UE), LVD (2014/35/UE) |
| Características físicas e outras | Dissipação de calor: arrefecimento natural com dissipador de calor interno Bateria: CR2032 (3V, ≥210mAh, temperatura de funcionamento -40°C ~ +85°C) Desvio do relógio: ≤ 4 segundos/dia (temperatura ambiente) |
Comparação de modelos
| Número do modelo | Max Axes suportados | Capacidade de controlo de movimento | Principais interfaces de comunicação | Cenários de aplicação típicos |
|---|---|---|---|---|
| EVO763-0804TN | 32 eixos | Controle síncrono de múltiplos eixos, controlo de pulso para passo/inversores | 1*EtherCAT (canal redundante), 2*EtherNet/IP, OPC UA, Modbus TCP, CANopen | Equipamento não-padrão de pequeno a médio porte, máquinas de embalagem, sistemas de manipulação de materiais |
| EVO764-0804TN | 64 eixos | Movimento síncrono de alta precisão, engrenagem electrónica, perfil de camas | 1*EtherCAT (canal redundante), 2*EtherNet/IP, OPC UA, Modbus TCP, CANopen | Máquinas de impressão, equipamento têxtil, linhas de montagem |
| EVO 765-0804TN | 96 eixos | Movimento coordenado de vários grupos, planeamento de trajetória complexo | 1*EtherCAT (canal redundante), 2*EtherNet/IP, OPC UA, Modbus TCP, CANopen | Linhas de produção de componentes automotivos, equipamento de manipulação de semicondutores |
| EVO766-0804TN | 128 eixos | Controle de movimento distribuído em larga escala, sincronização em tempo real | 1*EtherCAT (canal redundante), 2*EtherNet/IP, OPC UA, Modbus TCP, CANopen | Sistemas de automação industrial pesada, controlo integrado de fábrica inteligente |
Aplicações e cenários na indústria
- Fabricação de componentes para automóveis- Nas linhas de sub-montagem automotiva, o comando coordenado de 128 eixos do EVO700 controla a operação síncrona de vários robôs,enquanto a comunicação em tempo real do EtherCAT assegura um tempo preciso entre os robôs de solda, cintas transportadoras e fixadores de fixação.
- Equipamento de semicondutores e eletrónica- para equipamento de manipulação de wafers semicondutores e linhas de montagem de PCB,O EVO700 suporta os protocolos OPC UA e EtherNet/IP para se conectar a sistemas de inspeção visual e máquinas de pick-and-place de alta velocidade.
- Máquinas de embalagem e rotulagem- Em linhas de embalagem de alimentos de alta velocidade, o design compacto do EVO700 cabe no espaço limitado do armário elétrico,e o seu suporte multi-protocolo integra-se perfeitamente com sensores de terceiros e sistemas de pesagem.
- Máquinas têxteis e de impressão- para linhas de tingimento e acabamento de têxteis, bem como para impressoras digitais de grande formato,As funções eletrónicas de engrenagem e perfis de camas do EVO700 permitem uma adaptação suave da velocidade entre os rolos de tecido e as cabeças de impressão.
- Logística e manuseio de materiais- Nos sistemas automatizados de triagem de armazéns e linhas de transportadores, o projeto escalável do EVO700 suporta a expansão de 32 para 128 eixos, adaptando-se às crescentes demandas de capacidade de triagem.
- Equipamento de energia renovável- Para linhas de montagem de painéis solares e estações de ensaio de componentes de turbinas eólicas, a elevada fiabilidade do EVO700 garante uma operação estável em ambientes industriais adversos.
Sistema rigoroso de garantia da qualidade
Desde a aquisição de matérias-primas até ao serviço pós-venda, todo o processo adere aos padrões internacionais de qualidade, garantindo um desempenho estável em ambientes industriais complexos no exterior.
Controle de qualidade de todo o processo
- Seleção de fornecedores- Estabelece uma lista branca global de fornecedores, exigindo que os componentes principais cumpram as normas RoHS e de nível industrial, com um mecanismo de auditoria de fornecedores de 5 níveis para garantir a confiabilidade dos componentes.
- Gestão da produção- Adota sistemas de produção inteligentes MES, com processos-chave controlados por CPK ≥ 1.67, e a eficiência global do equipamento (OEE) manteve-se acima de 85%.
- Ensaios de adaptabilidade ao ambiente- Passa em testes de resistência a altas temperaturas (-40°C ~ 85°C), alta umidade (5% ~ 95% não condensação), salinidade e poeira, adaptando-se a diversos ambientes industriais.
Garantia global e suporte ao serviço
Garantia global de 3 anos- Segue a tendência da indústria de prolongar os ciclos de vida dos produtos, proporcionando um período de garantia de 3 anos para os clientes globais.Se a reparação ou a substituição for gratuita em caso de falhas não causadas por seres humanos.
Problemas comuns de instalação e funcionamento
- P:Durante a colocação em serviço no local no estrangeiro, a ligação do autocarro EtherCAT é instável e as estações de escravos desligam-se frequentemente.
A:Verificar as especificações dos cabos de rede e a configuração de topologia.Priorizar topologias lineares ou anéis e verificar se os parâmetros do EtherCAT correspondem às configurações da estação escrava. - P:O produto possui a certificação CE, mas após a sua instalação numa fábrica europeia, as interferências eletromagnéticas (EMI) provocam falsos disparos no PLC.
A:Assegurar a ligação à terra adequada com uma resistência inferior a 4Ω. Separar as linhas de sinal de controlo das linhas eléctricas por pelo menos 20 cm e conduzir através de condutos metálicos.Ajustar os parâmetros do PLC para aumentar o limiar anti-interferência e prolongar o tempo de filtragem. - P:Clientes estrangeiros relatam texto distorcido ou módulos de função ausentes ao abrir arquivos de projeto EVO700 com o software de programação local.
A:Instale a versão mais recente do software de programação Inovance com os pacotes de linguagem correspondentes.selecione "Formato de versão internacional" e marque a opção "Incluir todos os arquivos da biblioteca". - P:Após a instalação em fábricas de alta temperatura e alta umidade no sudeste da Ásia, o PLC congela depois de funcionar por um período de tempo, mas se recupera após um ciclo de energia.
A:Garantir um local de instalação adequado com espaço de ventilação adequado. Instalar um desumidificador industrial para controlar a umidade e manter a tensão de entrada dentro da faixa de 24VDC ± 10% usando uma fonte de alimentação regulada. - P:Ao se conectar a dispositivos de terceiros no exterior via EtherNet/IP, a comunicação falha. Como solucionar problemas?
A:Certifique-se de que os endereços IP estão no mesmo segmento de rede. Configure o PLC como "Scanner" e o dispositivo como "Adaptador", em seguida, importe o arquivo EDS do dispositivo. Teste o link de comunicação usando o comando ping. - P:Após a instalação no exterior, uma súbita interrupção de energia na rede local causa perda do programa PLC quando a energia é restaurada.
A:Ativar a retenção de falha de energia nos parâmetros do sistema. Instalar bateria de backup CR2032 para interrupções prolongadas. Exportar e fazer backup regularmente de parâmetros de produção importantes. - P:No mercado norte-americano, os clientes exigem que o PLC se conecte ao sistema MES via OPC UA, mas a latência de transmissão de dados é alta.
A:Otimizar os dados transmitidos via OPC UA para apenas parâmetros-chave. Definir uma frequência de amostragem razoável e ativar a função de cache OPC UA. Garantir largura de banda de rede suficiente entre o PLC e o servidor MES.
