Altivar Process ATV600 Variable Frequency Drive
O motor de frequência variável da série ATV600 do processo Altivar é projetado para aplicações gerais com uma gama de potência abrangente de 0,75 kW a 2600 kW,Oferecendo soluções versáteis de controlo de motores para ambientes industriais.
Visão geral do produto

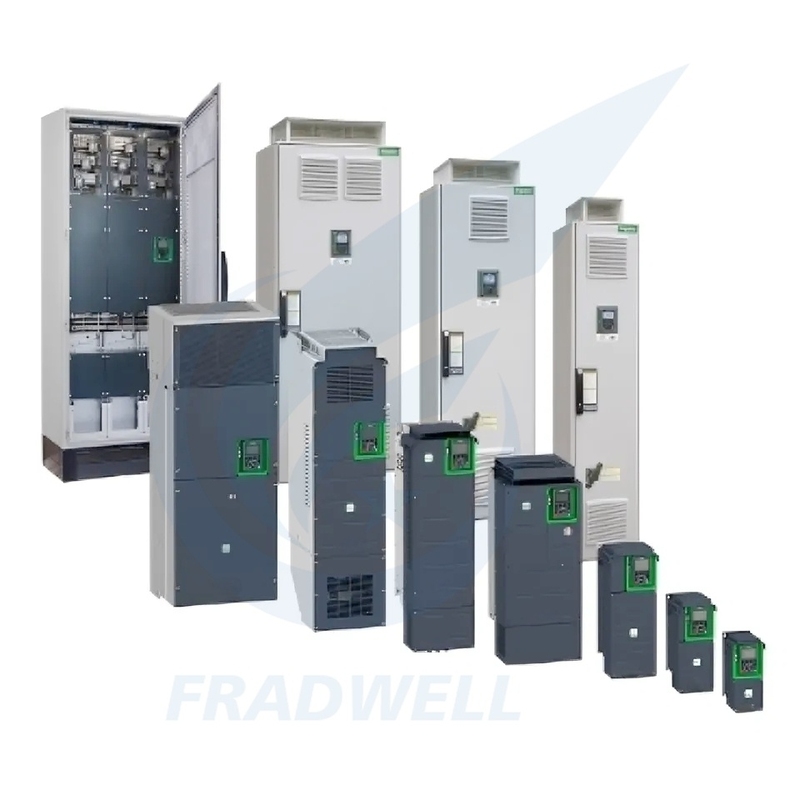

O inversor da série Altivar 600 está disponível em três configurações: unidades autônomas montadas na parede, unidades autônomas modulares montadas no armário e sistemas completos de acionamento de frequência variável.Suporta vários tipos de motores, incluindo motores síncronos e é amplamente implementado em aplicações de controle de carga padrãoA série cumpre normas internacionais, incluindo IEC/EN 61800-3, IEC/EN 61000-4, IEC/EN 60721-3 e IEC/EN 61800-5-1.
Com suporte a vários níveis de tensão em um amplo espectro de potência, o ATV600 oferece uma experiência de usuário consistente, equilibrando praticidade, funcionalidade, desempenho e flexibilidade.
Configuração de montagem na parede
Especificações básicas
| Tipo de produto |
Altivar Process ATV600 inversor de parede pronto para uso |
| Tipos de motores aplicáveis |
Motores de indução, motores de ímã permanente, motores de relutância; compatíveis com motores de classe de eficiência IE2 - IE4 |
| Modo de controlo |
Controle em circuito aberto |
Faixa de potência
Cobertura de potência total: 0,75 kW - 315 kW (1HP - 500HP) para configuração montada na parede
- 380 - 480 V de tensão: IP20/21/UL Tipo 1 nominal 0,75 kW - 315 kW; IP55 nominal 0,75 kW - 90 kW
- Voltagem 500 - 690 V: IP20/21/UL Tipo 1 nominal 2,2 kW - 90 kW
- Voltagem de 200-240 V: compatível com 2,2 kW (4 CV, carga normal) e 3 kW (3 CV, carga pesada)
Faixa de tensão
Cobertura de tensão trifásica: 200 - 240V, 380 - 480V, 500 - 690V
Tolerância à flutuação da tensão: ±15%~±10% para as classes de tensão 200-240V e 380-480V
Performance elétrica
| Índice Harmônico (THDI) |
THDI < 48% com configuração embutida; THDI < 10% ou < 5% quando emparelhado com filtros passivos ou fontes de alimentação multi-impulso; THDI ≤ 3% com módulos de baixa harmonia |
| Corrente transitória |
1.1x corrente nominal durante 60 segundos (carga padrão); 1,5x corrente nominal durante 60 segundos (carga pesada) |
| Resistência ao isolamento |
> 1MΩ (ensaiado com 500 V de corrente contínua, 1 minuto até à terra) |
Configuração de comunicação
Interfaces integradas: 3 portas de comunicação RJ45, 1 porta Ethernet, 2 portas séries
Protocolos básicos: Ethernet, Modbus
Protocolos extensos opcionais: Ethernet/IP, Modbus TCP, CANopen, Profinet, Profibus DP V1, etc.
Segurança e funções
- Funções de segurança: Suporta a função STO (Safe Torque Off), conforme com o nível de segurança SIL3
- Características incorporadas: rastreamento da eficiência da bomba, gestão da bomba multi-mestre-escravo, protecção do tubo da bomba, gestão do ventilador
- Precisão da medição do consumo de energia > 95%
- Economia de energia em estado de espera: modo de funcionamento inovador "start-stop", que economiza 30% de energia em estado de espera
Configuração em pé
Especificações básicas
| Modelo de produto |
Altivar Process ATV600 Série Inversor de piso |
| Tipos de motores aplicáveis |
Motores de indução trifásicos, motores síncronos de ímã permanente, motores de relutância síncrona; compatíveis com motores das classes de eficiência IE2 a IE4 |
| Modos de controlo |
Controle de circuito aberto; motores assíncronos suportam torque constante padrão, torque variável padrão e modos de torque otimizados |
Parâmetros de potência e tensão
Cobertura de potência: 0,75kW - 2600kW (intervalo de tensão total); segmento de potência comum de piso: 2,2kW - 2600kW
Intervalo de tensão: trifásico 200-240V, 380-480V, 500-690V
Frequência de alimentação: 50 - 60 Hz, permitindo flutuações de ± 5%
Performance elétrica
| Parâmetros actuais |
Para o modelo de 37kW, a corrente da linha a 380V (carga padrão) é aproximadamente 67,4A (carga pesada), e a 480V (carga padrão) é aproximadamente 59,1A |
| Corrente transitória |
1.1x corrente nominal durante 60 segundos (carga padrão); 1,5x corrente nominal durante 60 segundos (carga pesada) |
| Índice Harmônico |
THDI < 48% com configuração embutida; THDI < 10% ou 5% quando emparelhado com filtros passivos ou fontes de alimentação multi-impulso; THDI ≤ 3% com módulos de baixa harmonia |
Funções de segurança e poupança de energia
- Funções de segurança: Suporta a função STO (Safe Torque Off), conforme com o nível de segurança SIL3
- Funções de proteção: Proteção múltipla incorporada, incluindo sobrecarga electrónica, curto-circuito, perda de fase, falha de solo, sobrevoltagem/subvoltagem do autocarro de CC, superaquecimento do equipamento
- Características de poupança de energia: modo de funcionamento inovador "start-stop", que economiza até 30% de energia no estado de espera
Áreas de aplicação
O inversor ATV600 é especializado em equipamentos de transporte de fluidos e manuseio de gás que requerem regulação de velocidade e otimização da eficiência energética:
- Tratamento de águas e águas residuais:Compatível com bombas centrífugas, bombas submersíveis de esgoto, bombas de tubulação para abastecimento de água municipal, tratamento de esgoto e reutilização de água recuperada
- Automatização de edifícios:Compatíveis com bombas de circulação de ar condicionado central, bombas de abastecimento de água de edifícios, ventiladores de garagem subterrâneos, bombas de manutenção de pressão de incêndio
- Processamento de alimentos e bebidas:Máquinas de secagem de alimentos, para máquinas de secagem de alimentos e compressores de embalagens
- Setor industrial geral:Adequado para bombas centrífugas, bombas de deslocamento positivo, ventiladores gerais e compressores industriais em aplicações químicas, de energia e de fabricação
Suporte técnico e solução de problemas
P: Ao conduzir uma bomba centrífuga, o ATV600 frequentemente relata "Falta de sobrecorrente (OC) " na inicialização, apesar da fiação correta do motor.
R: Isso geralmente ocorre devido a configurações incorretas de parâmetros de inicialização.Extender o tempo de aceleração para 15-20 segundos e aumentar moderadamente o binário de baixa velocidadeVerifique igualmente se a corrente nominal do motor se encontra dentro da gama de corrente de saída do inversor.
P: Em sistemas de abastecimento de água de edifícios com controle de pressão constante, a pressão da água flutua constantemente com frequentes arranques/paradas do inversor.
A: Optimizar os parâmetros PID e os limiares de arranque/paragem. Verificar a estabilidade do sinal de feedback de pressão, ajustar o ganho proporcional (iniciar com P=5,0) e o tempo integral (I=100 segundos),em seguida, aumentar os limiares de sono para evitar ciclos frequentes de pequenas flutuações de pressão.
P: O inversor controla um ventilador e relata "Falta de sobreaquecimento (OH) " após a execução, embora a temperatura ambiente seja normal e o ventilador não esteja bloqueado.
R: Verificar se existem canais de dissipação de calor do inversor bloqueados ou se os parâmetros do ventilador não correspondem; verificar a operação do ventilador de arrefecimento e limpar o pó dos dissipadores de calor.Mudar para a curva V/F específica do ventilador e ajustar o nível de protecção contra sobrecarga de 150% para 110%.
P: Velocidade do motor flutua durante a operação da bomba de parafuso com "flutuação de frequência" exibida, embora a frequência fixa esteja definida.
R: Verifique se há interferências no sinal e problemas de fiação.Ensaio com freqüência fixa fixada diretamente no painel do inversor para isolar problemas de circuito externo de ponto de regulação.
P: Após seis meses de utilização, o ATV600 relata "falha de comunicação (COMM) " e não pode ser controlado remotamente por PLC. Como corrigir?
A: Verifique os parâmetros de comunicação e as conexões físicas. Verifique se o endereço de comunicação e a taxa de barramento correspondem às configurações do PLC. Inspecione os fios RS485 para conexão e oxidação corretas.Restaurar os parâmetros de comunicação padrão e reajustar com o PLC.
P: Quando um compressor é acionado, o inversor frequentemente informa "Falta de sobrecarga (OL) " embora a pressão de descarga seja normal e a corrente do motor não exceda o valor nominal.
R: O tipo de carga pode ser definido incorretamente ou a frequência de transportadora demasiado elevada.Também verificar se compressor pressão de partida é muito alta.
P: Em ambientes de tratamento de águas residuais úmidas, o ATV600 ocasionalmente relata "Falta de solo (GF) ", mas funciona normalmente após o ciclo de potência.
R: Melhorar a proteção contra a umidade e o isolamento. Usar IP54 ou nível de proteção superior, instalar caixas à prova de umidade ou desumidificadores. Verificar o isolamento do motor e dos cabos com um megohmmeter.Sensibilidade mais baixa de detecção de falhas no solo de 50% a 30% para evitar falsos alarmes.
