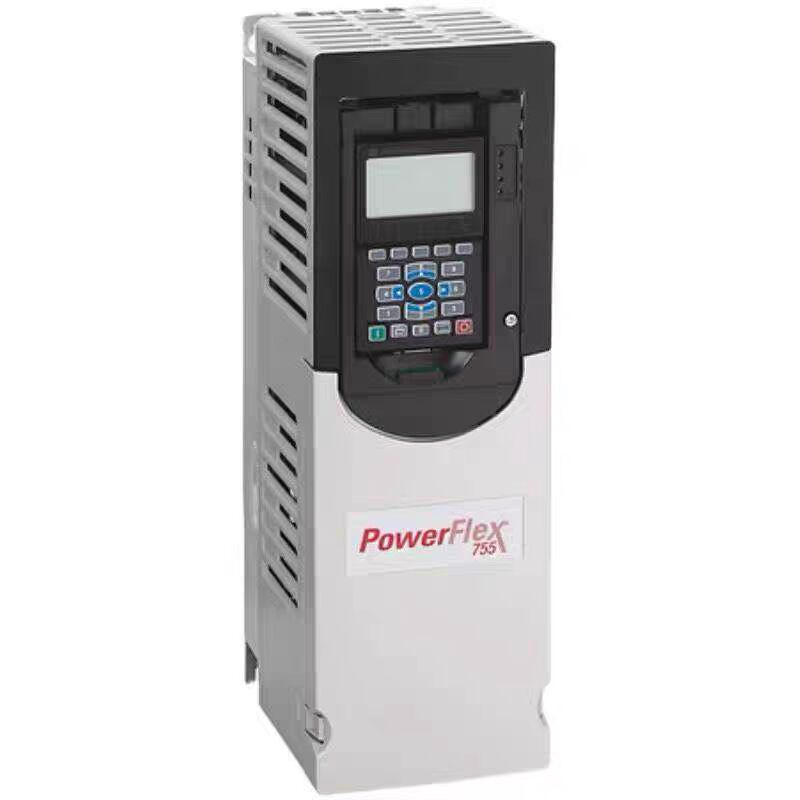

Przemiennik częstotliwości PowerFlex 750 | Modułowe gniazda, diagnostyka predykcyjna dla ciężkich zastosowań
Przemiennik częstotliwości PowerFlex 750 został zaprojektowany do ciężkich zastosowań przemysłowych wymagających wyjątkowej niezawodności i wydajności. Jego modułowa architektura oparta na gniazdach umożliwia precyzyjną konfigurację — dodawaj karty bezpieczeństwa, sprzężenia zwrotnego, komunikacji lub wejść/wyjść bez płacenia za niewykorzystane funkcje. Dzięki zintegrowanej diagnostyce predykcyjnej, napęd stale monitoruje żywotność kluczowych komponentów (wentylatory, przekaźniki, kondensatory) i ostrzega przed awarią, umożliwiając zaplanowanie konserwacji zamiast reaktywnego zarządzania przestojami.
Najważniejsze cechy produktu
- Globalna uniwersalna konstrukcja: Obsługuje szeroki zakres napięć, w tym 380/480/600/690V, automatycznie dostosowuje się do 50/60Hz, z wbudowanymi certyfikatami CE, UL, cULus, RCM do bezpośredniego eksportu do Europy, Ameryki i rynków światowych.
- Jasne pozycjonowanie produktu: PowerFlex 753 oferuje wysoki stosunek kosztu do wydajności dla zastosowań ogólnych; PowerFlex 755 charakteryzuje się silnym sterowaniem wektorowym i wbudowanym EtherNet/IP, idealnym dla linii produkcyjnych wysokiej klasy.
- Standardowe funkcje bezpieczeństwa: Wyposażony w STO (Safe Torque Off) zgodne z SIL2/PLd, spełniające surowe europejskie i amerykańskie normy bezpieczeństwa bez dodatkowych przekaźników.
- Silna wydajność przeciwzakłóceniowa: Stabilna praca przy wahaniach sieci, długich kablach silnika, wysokiej temperaturze i zapyleniu, z niskimi harmonicznymi i mniejszą liczbą wyzwalaczy.
- Bogata komunikacja przemysłowa: Natywne wsparcie dla EtherNet/IP, DeviceNet, Profibus, Profinet, łatwa kompatybilność z systemami PLC Rockwell, Siemens i innymi głównymi systemami PLC.
- Łatwe debugowanie i niezawodna wydajność: Z kreatorem konfiguracji, stabilnymi parametrami i niskimi kosztami konserwacji na miejscu, odpowiedni dla globalnej obsługi posprzedażnej.
- Silna zdolność przeciążeniowa: Podwójne znamiona ND/HD, ze 150% przeciążeniem przez 60 sekund w trybie ciężkim, niezawodny dla sprężarek, przenośników, urządzeń podnoszących.
- Elastyczna rozbudowa: Obsługuje moduły komunikacyjne, rozszerzenia we/wy i jednostki hamulcowe, adaptowalne do zmian procesów bez wymiany.
- Wysoka rozpoznawalność marki: Szeroko rozpoznawany w branży motoryzacyjnej, metalurgicznej, uzdatniania wody i projektach wysokiej klasy, zaufany przez klientów z Europy i Ameryki.
PowerFlex 753 (20F) - modele zagraniczne 480V 3-fazowe
Specyfikacje modelu
| Numer modelu |
Prąd wyjściowy (A) |
Moc ND (kW/KM) |
Moc HD (kW/KM) |
Rama |
Obudowa |
Tryby sterowania |
| 20F11ND014AA0 | 14 | 7,5 / 10 | 5,5 / 7,5 | 2 | IP20 Otwarta | V/Hz, Wektor bezczujnikowy, Wektor FORCE |
| 20F11ND027AA0 | 27 | 15 / 20 | 11 / 15 | 3 | IP20 Otwarta | Takie samo jak powyżej |
| 20F11NC040JA0 | 40 | 22 / 30 | 18,5 / 25 | 4 | IP20 Otwarta | Takie samo jak powyżej |
| 20F11NC068JA0 | 68 | 45 / 60 | 37 / 50 | 5 | IP20 Otwarta | Takie samo jak powyżej |
| 20F11NC104JA0 | 104 | 75 / 100 | 55 / 75 | 6 | IP20 Otwarta | Takie samo jak powyżej |
| 20F1AND186JN0 | 186 | 110 / 150 | 90 / 125 | 6 | IP54 (NEMA 12) | Takie samo jak powyżej |
PowerFlex 755 (20G) - modele zagraniczne 480V 3-fazowe
Specyfikacje modelu
| Numer modelu |
Prąd wyjściowy (A) |
Moc ND (kW/KM) |
Moc HD (kW/KM) |
Rama |
Obudowa |
Tryby sterowania |
| 20G11RD014AA0 | 14 | 7,5 / 10 | 5,5 / 7,5 | 1 | IP20 Otwarta | V/Hz, Wektor FORCE, Sterowanie silnikiem z magnesami trwałymi |
| 20G11NC8P7JA0 | 8,7 | 4 / 5 | 2,2 / 3 | 2 | IP20 Otwarta | Takie samo jak powyżej |
| 20G11NC027AA0 | 27 | 15 / 20 | 11 / 15 | 3 | IP20 Otwarta | Takie samo jak powyżej |
| 20G11NC045AA0 | 45 | 22 / 30 | 18,5 / 25 | 4 | IP20 Otwarta | Takie samo jak powyżej |
| 20G11NC068JA0 | 68 | 45 / 60 | 37 / 50 | 5 | IP20 Otwarta | Takie samo jak powyżej |
| 20G11NC104JA0 | 104 | 75 / 100 | 55 / 75 | 6 | IP20 Otwarta | Takie samo jak powyżej |
| 20G1ALD617JN2 | 617 | 355 / 500 | 315 / 400 | 8 | IP20 Otwarta | Takie samo jak powyżej |
PowerFlex 755TS (400V / 480V) – Modele główne
Modele 400V
| Model zagraniczny |
Prąd wyjściowy (A) |
ND (kW) |
HD (kW) |
Rama |
Stopień ochrony IP |
| 20G21NC034JA0 | 34 | 15 | 11 | 4 | IP20 |
| 20G21NC040JA0 | 40 | 18,5 | 15 | 4 | IP20 |
| 20G21NC058JA0 | 58 | 30 | 22 | 5 | IP20 |
| 20G21NC072JA0 | 72 | 37 | 30 | 5 | IP20 |
| 20G21NC085JA0 | 85 | 45 | 37 | 5 | IP20 |
| 20G21GC072JA0 | 72 | 37 | 30 | 5 | IP54 |
| 20G21GC104JA0 | 104 | 55 | 45 | 6 | IP54 |
| 20G21GC140JA0 | 140 | 75 | 55 | 6 | IP54 |
Modele 480V
| Model zagraniczny |
Prąd wyjściowy (A) |
ND (kW/KM) |
HD (kW/KM) |
Rama |
Stopień ochrony IP |
| 20G21ND027JA0 | 27 | 15/20 | 11/15 | 3 | IP20 |
| 20G21ND045JA0 | 45 | 22/30 | 18,5/25 | 4 | IP20 |
| 20G21ND077JA0 | 77 | 45/60 | 37/50 | 5 | IP20 |
| 20G21ND104JA0 | 104 | 75/100 | 55/75 | 6 | IP20 |
PowerFlex 755TL / 755TR (typowe 400V)
| Model |
Prąd (A) |
ND (kW) |
HD (kW) |
Rama |
Typ |
| 20G2TL040JA0 | 40 | 18,5 | 15 | 4 | TL (Niskie harmoniczne) |
| 20G2TL072JA0 | 72 | 37 | 30 | 5 | TL |
| 20G2TL104JA0 | 104 | 55 | 45 | 6 | TL |
| 20G2TR072JA0 | 72 | 37 | 30 | 5 | TR (Regeneracyjny) |
| 20G2TR140JA0 | 140 | 75 | 55 | 6 | TR |
Przewodnik wyboru i najlepsze praktyki
- PowerFlex 753: Najlepszy do zastosowań ogólnego przeznaczenia, takich jak pompy, wentylatory i proste przenośniki, gdzie koszt jest głównym czynnikiem.
- PowerFlex 755: Idealny do wymagających zastosowań wymagających wysokiej wydajności, takich jak podnośniki, dźwigi, kontrola naciągu lub złożone pozycjonowanie.
- PowerFlex 755T: Rozwiązanie dla systemów wielkoskalowych (zakres MW) wymagających niskiego poziomu zniekształceń harmonicznych (zgodnie z IEEE 519), regeneracji energii lub konfiguracji wspólnej magistrali DC do koordynacji wielu silników.
- Integracja z Logix: Jeśli używasz systemu sterowania opartego na Logix (CompactLogix, ControlLogix), serie 755 i 755T oferują "Premier Integration" w Studio 5000, co znacznie skraca czas programowania i upraszcza obsługę.
Obszary zastosowań przemysłowych
- Produkcja motoryzacyjna
- Podnoszenie i transport materiałów
- Metale i górnictwo
- Nafta i gaz / Chemia
- Żywność, napoje i opakowania
- Energia
- Infrastruktura i budownictwo (ogrzewanie, zaopatrzenie w wodę, oczyszczanie ścieków)
- Papier i produkty leśne
- Przemysł morski i offshore
- HVAC
Często zadawane pytania
P: Błąd F012 Przeciążenie sprzętowe wyzwala się natychmiast po uruchomieniu. Reset nie pomaga. Co robić?
O: Przestań go resetować. Tylko szybciej spalisz IGBT. Odłącz przewody silnika i spróbuj uruchomić bez obciążenia. Jeśli działa poprawnie, problem leży po stronie silnika lub mechaniki (zatarte łożysko, zablokowane sprzęgło). Jeśli nadal wyzwala się bez obciążenia, uszkodzony jest IGBT lub płyta sterownika bramki. Wyślij do naprawy.
P: Błąd F005 Przepięcie występuje głównie podczas zatrzymywania. Dlaczego?
O: Jest to regeneracja energii z silnika z powrotem do magistrali DC podczas hamowania. Proste rozwiązanie: wydłuż czas hamowania (np. z 1 sekundy do 5 sekund). Jeśli potrzebujesz szybkiego zatrzymania, dodaj rezystor hamulcowy. Sprawdź również, czy parametr "Regulacja magistrali" jest wyłączony — czasami to powoduje problem.
P: Błąd F004/F003 NiedNapięcie lub utrata zasilania. Czy to zasilanie sieciowe?
O: Weź miernik i sprawdź L1/L2/L3 pod kątem braku równowagi faz. Jeśli napięcie wygląda dobrze, ale nadal występuje wyzwolenie, częste przyczyny to: przepalony bezpiecznik wejściowy, luźne śruby zaciskowe (wibracje je poluzowują) lub zły styk stycznika powyżej. Inną możliwością są starzejące się kondensatory magistrali DC, które nie utrzymują ładunku.
P: Błąd F008 Przegrzanie radiatora w zapylonym środowisku. Szybkie rozwiązanie?
O: Wyłącz zasilanie, otwórz szafę i sprawdź, czy wentylator chłodzący się obraca. Jeśli nie, wymień go. Jeśli wentylator się obraca, ale nadal występuje wyzwolenie, żeberka radiatora są zatkane kurzem. Wydmuchaj sprężonym powietrzem od dołu do góry (przy wyłączonym zasilaniu). To rozwiązuje problem w 90% przypadków. Sprawdź również, czy otwory wentylacyjne szafy nie są zablokowane.
P: Błąd F081/F082 Utrata komunikacji. Napęd stracił połączenie z PLC. Od czego zacząć?
O: Najpierw sprawdź, czy kabel Ethernet jest luźny i czy migają diody połączenia. Następnie sprawdź, czy ktoś nie zmienił adresu IP lub czy nie ma konfliktu adresów. Jeśli używasz karty komunikacyjnej w gnieździe (np. 20-750-ENETR), wyłącz zasilanie, wyjmij kartę i włóż ją ponownie. W połowie przypadków jest to po prostu złe zaciśnięcie RJ45.
P: Wyświetla się komunikat "Port X nie działa" lub "Utrata modułu Port 6", ale na napędzie nie ma oznaczenia "Port 6". Gdzie to jest?
O: Przestań szukać. PowerFlex 750 mapuje porty logiczne na fizyczne gniazda: Port 4 = Gniazdo A, Port 5 = Gniazdo B, Port 6 = Gniazdo C. Znajdź gniazdo oznaczone jako "Gniazdo C" — to jest Port 6. Wyjmij ten moduł i włóż go ponownie. To zazwyczaj rozwiązuje problem.
P: Błąd F059 Bezpieczeństwo otwarte. Napęd nie uruchamia się. Co sprawdzić?
O: Sprawdź swój obwód bezpieczeństwa. Jeśli nie używasz funkcji bezpieczeństwa, zewrzyj zaciski bezpieczeństwa (zazwyczaj wejście cyfrowe skonfigurowane dla bezpieczeństwa). Jeśli używasz przekaźnika bezpieczeństwa, upewnij się, że jest zielony. Moduł bezpieczeństwa serii 750 znajduje się w gnieździe (np. 20-750-S3) — sprawdź, czy jego dioda świeci na zielono.
P: Napęd włącza się bez wyświetlacza. Ekran jest ciemny. Czy płyta główna jest uszkodzona?
O: Niekoniecznie. Najpierw sprawdź, czy zasilanie dociera do napędu (bezpieczniki, wyłącznik). Jeśli zasilanie sieciowe jest obecne, ale ekran jest ciemny, prawdopodobnie uszkodzony jest wewnętrzny zasilacz impulsowy (SMPS). To można naprawić. Nie trzeba wymieniać całego napędu. PF40 i PF400 miały ten problem częściej, ale 750 też się z nim spotykają.
P: Napęd stał na półce przez miesiące. Po pierwszym włączeniu eksplodował lub wyzwolił się. Dlaczego?
O: Długotrwałe przechowywanie niszczy kondensatory magistrali DC. Nazywa się to degradacją kondensatorów. Kiedy po miesiącach postoju podłączasz do niego zasilanie, ulegają awarii. Prawidłowa procedura: przed włączeniem napędu, który był przechowywany przez długi czas, użyj autotransformatora, aby powoli podnieść napięcie, aby "odnowić" kondensatory. Lub przynajmniej otwórz pokrywę i sprawdź, czy kondensatory nie są spuchnięte przed podłączeniem zasilania.
P: Błąd F070 Awaria jednostki zasilającej. Co to oznacza?
O: Oznacza to, że moduł IGBT lub płyta sterownika bramki uległy awarii. Jeśli słyszałeś trzask lub poczułeś zapach palenia, jest spalony. Nie jest to naprawa w terenie. Wyślij go. Nie włączaj i wyłączaj zasilania wielokrotnie — tylko pogorszysz sprawę.
P: Szybki sposób na wyszukanie kodów błędów bez przeglądania instrukcji?
O: Na iPhone'a jest aplikacja o nazwie "abDrives - VFD help". Wpisz kod błędu, a otrzymasz wyjaśnienie i kroki rozwiązywania problemów. Działa offline. Lub po prostu miej PDF instrukcji serii 750 w telefonie i go przeszukaj.
P: Naprawić czy wymienić? Jak zdecydować?
O: Spójrz na koszt i czas realizacji. Duże napędy serii 750 nie są tanie, a nowe mogą mieć długi czas realizacji. Naprawa zazwyczaj kosztuje 20-35% kosztu nowego, a Ty zachowujesz swoje parametry. Ale jeśli masz powtarzające się wyzwolenia F012, zapach spalenizny lub widoczne uszkodzenia, po prostu wymień go. Również F070 lub F114 (błędy wewnętrzne) — wymień.
