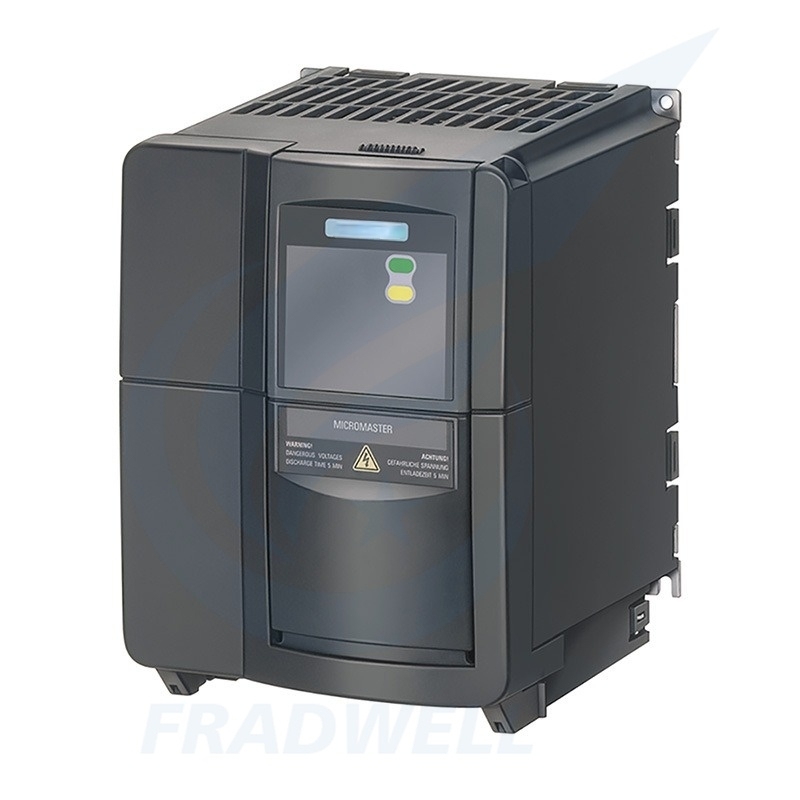

Convertisseur de fréquence MicroMaster 440 Série 6SE6440, 380-480V, 5,5kW/7,5kW, PROFIBUS-DP pris en charge

Détails du produit

Lieu d'origine: Allemagne

Numéro de modèle: 440

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $100 - $6000

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: LC, D/A, D/P, T/T, Western Union, MoneyGram

Obtenez le meilleur prix

Causez maintenant

Détails du produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                    Onduleur de fréquence MicroMaster 440 380-480V, Convertisseur de fréquence prenant en charge PROFIBUS-DP, Onduleur industriel 5


Nom du produit:	Convertisseur de fréquence	Puissance nominale:	200-240 V (0,12 kW - 45 kW), 380-480 V (0,37 kW - 200 kW)
niveau de protection:	IP20	Paquet:	Paquet original
Garantie:	Garantie d'usine d'origine	Conditions d'expédition:	International Express (DHL/FEDEX/TNT/UPS/ARAMEX)/Fret maritime/Fret aérien/Ligne spéciale internatio

Nom du produit:	Convertisseur de fréquence
Puissance nominale:	200-240 V (0,12 kW - 45 kW), 380-480 V (0,37 kW - 200 kW)
niveau de protection:	IP20
Paquet:	Paquet original
Garantie:	Garantie d'usine d'origine
Conditions d'expédition:	International Express (DHL/FEDEX/TNT/UPS/ARAMEX)/Fret maritime/Fret aérien/Ligne spéciale internatio

Convertisseur de fréquence MicroMaster 440 Série 6SE6440, 380-480V, 5,5kW/7,5kW, PROFIBUS-DP pris en charge

Convertisseur de fréquence MicroMaster série 440

La famille MicroMaster 440 représente un convertisseur de fréquence AC polyvalent haute performance conçu pour les applications industrielles exigeantes. Avec un contrôle précis de la vitesse, un fonctionnement stable et une adaptabilité flexible, il est devenu le choix privilégié des utilisateurs industriels du monde entier. Compatible avec les charges à couple constant et à couple variable (loi quadratique), il couvre divers besoins, des machines générales aux industries de process. Sa conception compacte et ses fonctions de protection complètes garantissent un fonctionnement fiable même dans des conditions de travail difficiles.

Spécifications techniques

Paramètres d'entrée de puissance

Paramètre	Détails
Tension d'entrée	200-240V±10% (1 phase/3 phases) ; 380-480V±10% (3 phases) ; 500-600V±10% (3 phases)
Fréquence d'entrée	47-63Hz

Paramètres de sortie principaux

Paramètre	Détails
Plage de fréquence de sortie	0-650Hz
Plage de puissance de sortie	200-240V 1 phase : Couple constant 0,12-3kW, Couple variable 0,12-4kW ; 200-240V 3 phases : Couple constant et couple variable 0,12-45kW ; 380-480V 3 phases : Couple constant 0,37-75kW, Couple variable 0,55-90kW
Résolution de fréquence	0,01Hz pour réglage numérique et communication série ; précision 10 bits pour réglage analogique
Fréquence PWM	2-16kHz (réglable par pas de 2kHz)

Paramètres de performance de contrôle

Paramètre	Détails
Modes de contrôle	Contrôle vectoriel sans capteur, Contrôle vectoriel en boucle fermée, Contrôle de couple en boucle fermée ; Contrôle V/F linéaire, Contrôle V/F quadratique, Contrôle V/F programmable multipoint
Capacité de surcharge	200% du courant nominal pendant 3 secondes ; 150% du courant nominal pendant 60 secondes
Fonctions de contrôle spéciales	Régulateur PID intégré (auto-réglage) ; 15 fréquences fixes programmables, 4 fréquences de saut programmables ; prend en charge le contrôle maître/esclave et le redémarrage automatique

Paramètres de l'interface E/S

Paramètre	Détails
Entrées numériques	6 canaux, librement programmables, PNP/NPN sélectionnable
Entrées analogiques	2 canaux, compatibles avec les signaux 0-10V, 0-20mA, -10 à +10V
Sorties analogiques	2 canaux, programmables pour sortir des signaux correspondant aux paramètres de fonctionnement
Sorties relais	3 canaux, charge résistive 30V CC/5A, charge inductive 250V CA/2A

Paramètres de protection

Paramètre	Détails
Types de protection	Protection contre surtension/sous-tension, Protection contre surchauffe de l'onduleur et du moteur, Protection contre défaut à la terre, Protection contre court-circuit, Protection contre rotor bloqué, Prévention du décrochage ; Interverrouillage des paramètres (protégé par code PIN)
Facteur de surcharge moteur	Réglable via le paramètre P0640 (pourcentage configurable)

Paramètres physiques et environnementaux

Paramètre	Détails
Classe de protection	IP20 (adapté au montage en armoire)
Température de fonctionnement	-10℃ - 50℃ (en fonctionnement) ; -40℃ - 70℃ (stockage)
Méthode de montage	Montage mural, conception compacte (les dimensions varient selon la puissance nominale ; par exemple, modèle 55kW sans filtre : 850mm350mm320mm)

Paramètres de communication

Paramètre	Détails
Interface standard	Port de communication RS485 intégré
Modules optionnels	Modules de communication PROFIBUS-DP, DeviceNet, intégration transparente avec les automates Siemens série S7

Spécifications des modèles

Modèles 200-240V (1 phase/3 phases)

Modèle	Puissance nominale	Spécifications clés
6SE6440-2UC11-2AA1	0,12kW	Entrée triphasée ou monophasée, classe de protection IP20
6SE6440-2UC12-5AA1	0,25kW	Entrée triphasée ou monophasée, adaptée aux machines générales à faible charge
6SE6440-2UC13-7AA1	0,37kW	Entrée triphasée ou monophasée, largement utilisée dans les petites pompes et ventilateurs
6SE6440-2UC15-5AA1	0,55kW	Entrée triphasée ou monophasée, fonctionnement stable dans des conditions de fréquence variable
6SE6440-2UC17-5AA1	0,75kW	Entrée triphasée ou monophasée, avec de bonnes performances de réponse dynamique
6SE6440-2UC21-1BA1	1,1kW	Entrée triphasée ou monophasée, adaptée aux petits équipements mécaniques de moyenne puissance
6SE6440-2UC21-5BA1	1,5kW	Entrée triphasée ou monophasée, applicable aux systèmes de transmission à petite échelle
6SE6440-2UC22-2BA1	2,2kW	Entrée triphasée ou monophasée, forte capacité de surcharge
6SE6440-2UC23-0CA1	3kW	Entrée triphasée ou monophasée, adaptable aux changements de charge complexes
6SE6440-2UC24-0CA1	4kW	Entrée triphasée ou monophasée, adaptée aux occasions industrielles générales
6SE6440-2UC25-5CA1	5,5kW	Entrée triphasée ou monophasée, compatible avec les charges à couple constant
6SE6440-2UC27-5DA1	7,5kW	Entrée triphasée ou monophasée, applicable aux équipements nécessitant un couple élevé à basse vitesse
6SE6440-2UC31-1DA1	11kW	Entrée triphasée ou monophasée, compatible avec l'extension de communication PROFIBUS-DP
6SE6440-2UC31-5DA1	15kW	Entrée triphasée ou monophasée, adaptée aux équipements de ventilation et de pompage de taille moyenne
6SE6440-2UC31-8EA1	18,5kW	Entrée triphasée ou monophasée, avec une protection fiable contre les surintensités et les surchauffes
6SE6440-2UC32-2EA1	22kW	Entrée triphasée ou monophasée, adaptée aux scénarios de transmission lourde
6SE6440-2UC33-0FA1	30kW	Entrée triphasée ou monophasée, répondant aux besoins des équipements de traitement de l'eau à grand débit
6SE6440-2UC33-7FA1	37kW	Entrée triphasée ou monophasée, avec d'excellentes performances de contrôle vectoriel
6SE6440-2UC34-5FA1	45kW	Entrée triphasée ou monophasée, adaptée aux machines générales de haute puissance

Modèles 380-480V (3 phases)

Modèle	Puissance nominale	Spécifications clés
6SE6440-2UD13-7AA1	0,37kW	Entrée triphasée, adaptée aux équipements à couple constant de faible puissance
6SE6440-2UD15-5AA1	0,55kW	Entrée triphasée, fonctionnement fiable dans les environnements industriels tels que les ateliers
6SE6440-2UD17-5AA1	0,75kW	Entrée triphasée, applicable aux convoyeurs et compresseurs à petite échelle
6SE6440-2UD21-1AA1	1,1kW	Entrée triphasée, avec de bonnes performances de couple à basse vitesse
6SE6440-2UD21-5AA1	1,5kW	Entrée triphasée, compatible avec plusieurs protocoles de communication pour une intégration facile dans les systèmes de contrôle industriels
6SE6440-2UD22-2BA1	2,2kW	Entrée triphasée, forte capacité de surcharge, adaptée à la transmission mécanique à charge moyenne
6SE6440-2UD23-0BA1	3kW	Entrée triphasée, structure compacte, facile à installer dans les armoires
6SE6440-2UD24-0BA1	4kW	Entrée triphasée, adaptée aux machines polyvalentes avec exigences de charge variable
6SE6440-2UD25-5CA1	5,5kW	Entrée triphasée, sortie à couple constant, applicable aux équipements de l'industrie de process
6SE6440-2UD27-5CA1	7,5kW	Entrée triphasée, sortie à couple quadratique évolutive, adaptée aux ventilateurs et pompes
6SE6440-2UD31-1CA1	11kW	Entrée triphasée, fonctionnement stable dans des conditions de haute fréquence, adaptée aux machines à grande vitesse
6SE6440-2UD31-5DA1	15kW	Entrée triphasée, bonne réponse dynamique, applicable aux équipements de transmission lourde
6SE6440-2UD31-8DA1	18,5kW	Entrée triphasée, avec de multiples fonctions de protection pour assurer un fonctionnement sûr
6SE6440-2UD32-2DA1	22kW	Entrée triphasée, adaptée aux systèmes de convoyage et compresseurs à grande échelle
6SE6440-2UD33-0EA1	30kW	Entrée triphasée, applicable aux équipements de l'industrie de process de taille moyenne tels que les appareils de traitement de l'eau
6SE6440-2UD33-7EA1	37kW	Entrée triphasée, forte capacité de charge, adaptée aux pompes et ventilateurs de haute puissance
6SE6440-2UD34-5FA1	45kW	Classe de protection IP20, surcharge 150% pendant 60 secondes, surcharge 200% pendant 3 secondes
6SE6440-2UD35-5FA1	55kW	Entrée triphasée, sans filtre, adaptée aux scénarios industriels à couple constant de haute puissance
6SE6440-2UD41-3GA1	132kW	Entrée triphasée, sortie de grande puissance, applicable aux compresseurs et ventilateurs industriels à grande échelle
6SE6440-2UD42-0GA1	200kW	Entrée triphasée, grade industriel haute puissance, adapté aux systèmes de transmission et de process à grande échelle

Applications industrielles

Fabrication de machines générales : Convoyeurs, machines d'emballage, machines d'impression, systèmes de broche/alimentation de machines-outils CNC
Industrie de process : Agitation de réacteurs chimiques, manutention de matériaux pharmaceutiques, contrôle de vitesse de ligne de traitement alimentaire
Traitement de l'eau : Contrôle de fréquence pour pompes à eau (alimentation en eau à pression constante, pompes d'aération pour le traitement des eaux usées)
CVC : Contrôle de vitesse pour grands ventilateurs et ventilateurs de tours de refroidissement
Métallurgie et exploitation minière : Contrôle de vitesse pour petits convoyeurs et alimentateurs

Questions fréquemment posées

Installation et câblage

Q1 : L'onduleur est installé dans une armoire de commande. Pourquoi déclenche-t-il un défaut de surchauffe (F0004) dès son démarrage ?

R1 : La cause la plus probable est une dissipation thermique insuffisante :

Vérifier l'espace de ventilation : le MM440 nécessite au moins 10 cm de dégagement au-dessus et en dessous—ne pas le superposer avec d'autres équipements générant de la chaleur
Vérifier le ventilateur de refroidissement : si le ventilateur ne tourne pas pendant le fonctionnement, il est défectueux et doit être remplacé
Réduire la fréquence PWM : si la température ambiante dépasse 50℃, installez un ventilateur de refroidissement dans l'armoire ou abaissez la fréquence PWM de l'onduleur (par défaut 4kHz ; le réglage à 2kHz réduit la génération de chaleur)

Q2 : J'utilise un câble USB vers RS232 pour connecter mon ordinateur à l'onduleur, mais je ne parviens pas à me connecter au logiciel Starter. Qu'est-ce qui ne va pas ?

R2 : C'est le problème le plus courant pour les clients étrangers !

Remplacer le câble : les adaptateurs USB vers RS232 bon marché sont souvent incompatibles avec les équipements industriels. Utilisez un adaptateur avec une puce FTDI pour une meilleure stabilité
Vérifier les paramètres : dans l'onduleur, réglez P2010=6 (débit en bauds de communication USS) et P2011=0 (adresse). Assurez-vous que les commutateurs DIP du kit de connexion sont correctement réglés selon le manuel (Commutateur 1 sur ON, Commutateur 2 sur OFF)
Utiliser un port série natif : les anciens ordinateurs avec ports série intégrés sont plus fiables que les adaptateurs USB. Pour de meilleurs résultats, utilisez une carte de communication PROFIBUS—beaucoup plus stable que la communication USS

Q3 : Comment gérer la mise à la terre lors de l'installation ? J'ai entendu dire que quelqu'un avait brûlé son onduleur à cause d'une mauvaise mise à la terre.

R3 : La mise à la terre est essentielle !

Connecter la borne PE (mise à la terre) de l'onduleur à une barre de mise à la terre dédiée avec une résistance de mise à la terre ≤4Ω
Utiliser un fil de terre dont la section est au moins égale à celle des fils d'entrée/sortie de l'onduleur—ne jamais le regrouper avec les câbles d'alimentation

Un client a une fois brûlé plusieurs unités MM440 dans son usine de Shanghai. La cause profonde était une résistance de mise à la terre excessive, qui empêchait la décharge des surtensions lors des fluctuations du réseau électrique, endommageant les composants internes. L'ajout d'un fil de terre dédié a résolu le problème.

Fonctionnement et dépannage

Q4 : L'onduleur se déclenche soudainement pendant le fonctionnement, affichant F0002 (surtension). Quelle en est la cause ?

R4 : La surtension est généralement liée à une décélération trop rapide ou à une tension de réseau instable :

Si le déclenchement se produit pendant la décélération du moteur, augmentez le temps de décélération (paramètre P1121). Pour les charges à forte inertie comme les ventilateurs/pompes, une décélération rapide transforme le moteur en générateur, chargeant le bus DC de l'onduleur et provoquant une surtension. Installez une résistance de freinage si nécessaire
Si la tension du réseau est trop élevée (supérieure à 480V), ajoutez un réacteur d'entrée ou réglez le paramètre de tension d'entrée de l'onduleur (P0210) sur la tension réelle du réseau

Q5 : Le moteur vibre au démarrage, manque de couple et ne peut même pas entraîner la charge nominale. Comment y remédier ?

R5 :

Vérifier les paramètres moteur : assurez-vous que P0307 (puissance nominale du moteur) et P0305 (courant nominal du moteur) sont correctement réglés. Par exemple, entrer les paramètres d'un moteur de 7,5kW dans un onduleur de 5,5kW entraînera un couple insuffisant
Changer le mode de contrôle : pour un démarrage à forte charge, passez du contrôle V/F au contrôle vectoriel sans capteur (réglez P0700=21) pour un couple considérablement amélioré
Vérifier la longueur du câble : si le câble moteur dépasse 50m, augmentez la section du câble ou installez un réacteur de sortie

Q6 : Le contacteur d'alimentation d'entrée se déclenche fréquemment et l'onduleur affiche F0003 (sous-tension). L'onduleur est-il défectueux ?

R6 : Ce n'est presque jamais l'onduleur ! Le problème vient probablement du contacteur :

Soit la bobine du contacteur vieillit (aspiration insuffisante, entraînant une perte de puissance pendant le fonctionnement), soit la tension du circuit de commande est instable (provoquant des déclenchements intempestifs)

Essayez de remplacer le contacteur ou de vérifier les connexions desserrées dans le circuit de commande—de nombreux clients ont résolu le problème de cette manière sans avoir besoin de réparer l'onduleur.

Q7 : L'onduleur s'arrête soudainement sans code d'erreur, mais fonctionne normalement après redémarrage. Que se passe-t-il ?

R7 :

Vérifier la tension du réseau : utilisez un multimètre pour mesurer la tension d'entrée pendant le fonctionnement—si elle chute de manière significative en dessous de 380V, c'est la cause
Vérifier les paramètres d'arrêt automatique : assurez-vous que P1070 (source de contrôle) est correctement configuré, et vérifiez les connexions des bornes externes desserrées (qui peuvent déclencher de faux arrêts)
Inspecter la résistance de freinage : pour les modèles avec hacheur de freinage intégré, la surchauffe de la résistance de freinage peut provoquer des arrêts temporaires—le fonctionnement normal reprend après refroidissement

Maintenance et compatibilité

Q8 : Le MM440 est obsolète. Je ne trouve pas de pièces de rechange en cas de panne. Que dois-je faire ?

R8 : Bien que le MM440 soit obsolète, Siemens continue de fournir un support de pièces de rechange—les composants courants tels que les ventilateurs, les modules de puissance et les modules de communication sont disponibles. Si la carte mère est défectueuse, les coûts de réparation sont élevés. Nous recommandons une mise à niveau directe vers la série G120 :

Le G120 est compatible avec le MM440 en termes de dimensions d'installation, de câblage et de paramètres (importables via le logiciel Starter), ne nécessitant aucune modification de l'armoire de commande. De nombreux clients ont adopté cette voie de mise à niveau

Q9 : Le bruit du ventilateur de l'onduleur est devenu de plus en plus fort après des années d'utilisation. Faut-il le remplacer ?

R9 : Oui, absolument ! Les ventilateurs sont des pièces d'usure et durent généralement 3 à 5 ans. Un bruit fort indique des roulements usés—ne pas les remplacer entraînera bientôt l'arrêt du ventilateur et des déclenchements de surchauffe de l'onduleur.

Assurez-vous de la compatibilité du modèle lors du remplacement (par exemple, les ventilateurs FS-A et FS-B ne sont pas interchangeables)
Toujours déconnecter l'alimentation et attendre que la tension du bus DC tombe à 0V avant le remplacement—la sécurité avant tout !

Si votre problème n'est pas listé ici (par exemple, codes d'erreur spécifiques comme F0011/F0021, adaptation de charge spéciale, ou documentation de certification pour le dédouanement), fournissez des scénarios détaillés pour des solutions personnalisées !
