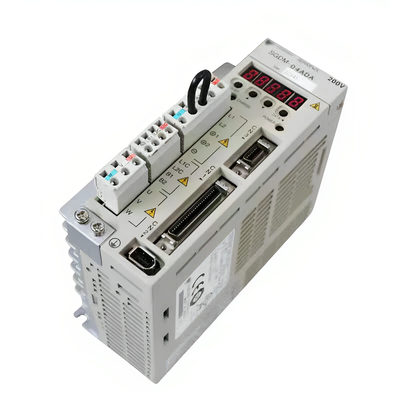

Σ-V mini Servo Drive: โซลูชันขนาดเล็กที่แม่นยำสูงสำหรับระบบอัตโนมัติขนาดเล็ก

Name: Σ-V mini Servo Drive: โซลูชันขนาดเล็กที่แม่นยำสูงสำหรับระบบอัตโนมัติขนาดเล็ก
Brand: Shanghai Fradwell Industrial Automation Co., Ltd.
SKU: Σ-V มินิ
Price: 240.00 USD
Availability: InStock

รายละเอียดสินค้า

สถานที่กำเนิด: ญี่ปุ่น

ได้รับการรับรอง: CE、UL 508A、RoHS、IEC 61800-5-2、SEMI F47

หมายเลขรุ่น: Σ-V มินิ

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1

ราคา: $100- $380

เวลาการส่งมอบ: 3-5 วันทำการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T ตะวันตกสหภาพ

หา ราคา ที่ ดี ที่สุด

พูดคุยกันตอนนี้

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                                                                                                                            เซอร์โวไดรฟ์ Σ-V ของ Yaskawa, มอเตอร์จูง servo compact, ระบบอัตโนมัติขนาดเล็กที่แม่นยำสูง


พิมพ์:	เซอร์โวไดร์ฟมอเตอร์	การรับประกัน:	การรับประกันของผู้ผลิตดั้งเดิม
แพ็คเกจ:	แพ็กเดิม	ระยะเวลาการจัดส่ง:	ด่วนระหว่างประเทศ ( DHL / FEDEX / TNT / UPS / ARAMEX ) / การขนส่งทางทะเล / การขนส่งทางอากาศ / สายพิเ
ค่าขนส่ง:	สำหรับอุปกรณ์อุตสาหกรรม (เช่น โมดูล PLC อินเวอร์เตอร์...) ค่าจัดส่งจะแตกต่างกันไปตามน้ำหนักบรรจุภัณฑ

พิมพ์:	เซอร์โวไดร์ฟมอเตอร์
การรับประกัน:	การรับประกันของผู้ผลิตดั้งเดิม
แพ็คเกจ:	แพ็กเดิม
ระยะเวลาการจัดส่ง:	ด่วนระหว่างประเทศ ( DHL / FEDEX / TNT / UPS / ARAMEX ) / การขนส่งทางทะเล / การขนส่งทางอากาศ / สายพิเ
ค่าขนส่ง:	สำหรับอุปกรณ์อุตสาหกรรม (เช่น โมดูล PLC อินเวอร์เตอร์...) ค่าจัดส่งจะแตกต่างกันไปตามน้ำหนักบรรจุภัณฑ

Σ-V mini Servo Drive: โซลูชันขนาดเล็กที่แม่นยำสูงสำหรับระบบอัตโนมัติขนาดเล็ก

Σ-V มินิ เซอร์โว ดราฟ: การแก้ไขความละเอียดสูงที่คอมแพคต สําหรับอัตโนมัติขนาดเล็ก

Σ-V mini Servo Drive เป็นวิธีการควบคุมการเคลื่อนไหวที่คอมแพคตและมีความแม่นยําสูง ที่ได้รับการปรับปรุงโดยเฉพาะสําหรับฉากอัตโนมัติขนาดเล็ก เหมาะสําหรับอุปกรณ์ที่มีภาระเบา เช่น สถานีประกอบไมโคร 3Cอุปกรณ์อัตโนมัติห้องปฏิบัติการมีการออกแบบที่ประหยัดพื้นที่มันให้ความแม่นยําในการตั้งตําแหน่งที่โดดเด่น และความเร็วในการตอบสนองที่รวดเร็ว เพื่อตอบสนองความต้องการความอดทนที่เข้มงวดของสายการผลิตขนาดเล็ก. ด้วยการใช้งาน plug-and-play ปรับฟังก์ชันที่สะดวกต่อผู้ใช้ มันทําให้สามารถบูรณาการได้อย่างง่ายดายกับเครื่องจักรขนาดเล็กที่มีอยู่โดยไม่ต้องการปรับแต่งที่ซับซ้อนขณะที่การรับรอง CE / UL ทั่วโลกของบริษัทจะรับรองความเป็นไปตามการนําไปใช้ในตลาดต่างประเทศ.

คุณสมบัติและข้อดีของสินค้า

ลักษณะสินค้าหลัก

การออกแบบที่คอมแพคต์มากหน่วยเซอร์โวววัดเพียง H116 ((100) mm × W30mm × D80mm และน้ําหนัก 300g, หนาพอสําหรับตู้ควบคุมที่แน่น. ขนาด flange มอเตอร์มีขนาดเพียง 15mm / 25mm กับช่วงกําลัง 3.3W-30W.
ความเหมาะสมกับความกระชับไฟฟ้าแบบสองแบบ และการจําหน่ายพลังงานแบบยืดหยุ่น:วงจรหลักรองรับการเข้า DC24V / DC48V ที่แบ่งปันพร้อมกับการควบคุมไฟฟ้าที่ DC24V ตัวเลือก DC48V เหมาะสําหรับกรณีที่ใช้แบตเตอรี่ เช่นหุ่นยนต์ร่วมมือขนาดเล็กและ AGV
ความแม่นยําสูง และการตอบสนองที่รวดเร็วอุปกรณ์พร้อมกับเครื่องปรับรหัสลําดับสุทธิความละเอียดสูง 17 บิต ที่ให้ความแม่นยําในการตั้งตําแหน่งสูงกว่า 16 เท่าของสินค้ารุ่นก่อน ความเร็วการตอบสนองความถี่ 1.6kHz และความเร็วสูงสุด 6000min−1.
การควบคุมหลายรูปแบบและการขยายขนาดสูงรองรับ 5 ประเภทการสั่งการ: ความดันแบบอนาล็อก, วงจรแรงกระแทก, และ MECHATROLINK-II/III. เหมาะสมกับเครื่องขับเคลื่อนต่างๆ รวมถึงมอเตอร์ขับเคลื่อนตรงและมอเตอร์เส้น.
ความปลอดภัยและการปฏิบัติตามที่ครบวงจร:ฟังก์ชันความปลอดภัย STO มาตรฐานตาม IEC61800-5-2; ฟังก์ชัน SS1/SS2/SLS สามารถขยายได้ด้วยโมดูลความปลอดภัย ติดตามมาตรฐาน CE, UL และ RoHS

ข้อดีทางการแข่งขันหลัก

การเปิดใช้งานที่ไม่มีขั้นต่ํา:ปฏิบัติการที่ไม่ต้องปรับให้สามารถใช้งานได้โดยไม่ต้องสั่นสะเทือน ด้วยความแตกต่างของความอ่อนแอของภาระสูงถึง 20 เท่า และเวลาตั้งค่าเพียง 100-150 ms
แรงต่อต้านการแทรกแซงและเสียงเสียงต่ํา:การยกระดับการยับยั้งการสั่นสะเทือน ลดการสั่นสะเทือนและเสียงดังระหว่างการเริ่มต้นและปิด การชดเชยการขัดแย้งรับประกันการทํางานที่มั่นคงในสภาพภาระเบา
การบํารุงรักษาอย่างมีประสิทธิภาพซอฟต์แวร์ SigmaWin + ประกอบด้วยการวินิจฉัยสัญญาณเตือนที่ติดตั้งด้วยการชี้แจงสาเหตุความผิดพลาดโดยตรงและการแก้ไขปัญหา
ความเข้ากันทั่วโลก:การครอบคลุมการรับรองหลายภูมิภาคอย่างเต็มที่เพื่อการเข้าสู่ตลาดโดยตรงในยุโรป อเมริกา ญี่ปุ่น เกาหลีใต้ และภูมิภาคอื่น ๆ

รายละเอียดเทคนิคหลัก

ประเภทปารามิเตอร์	รายละเอียดปารามิเตอร์
พลังงานและความวัด	วงจรหลัก: DC24V/DC48V (แบ่งปัน); 200V โมเดล AC พลังงานควบคุม: DC24V ระยะกําลังของมอเตอร์: 3.3W-30W
มอเตอร์และเอ็นโคเดอร์	ขอบเครื่องยนต์: 15mm/25mm เครื่อง Encoder: เครื่อง Encoder ซีรีย์สมบูรณ์แบบความละเอียดสูง 17 บิต อัตราความเร็ว: 3000 นาที-1 ความเร็วสูงสุด: 6000 นาที-1
ผลการควบคุม	การตอบสนองความถี่ความเร็ว: 1.6kHz ปฏิบัติการที่ไม่มีการปรับ: การทํางานที่มั่นคงกับการเปลี่ยนแปลงความอ่อนแอของภาระ ≤20x เวลาตั้งค่า: 100-150 ms
มิติทางกายภาพ	ขนาดของหน่วยเซอร์โว: H116 ((100) mm × W30mm × D80mm น้ําหนักของหน่วยเซอร์โว: 300 กรัม
ความปลอดภัยและการปฏิบัติตาม	ปลอดภัยแบบมาตรฐาน: STO (IEC61800-5-2) ความปลอดภัยที่ขยายได้: SS1/SS2/SLS การรับรอง: CE, UL, RoHS; รุ่น 200V รองรับ SEMI F47

รายการรุ่นสินค้า

รูปแบบการขับขี่	รุ่นรถยนต์	ขนาดของฟลานจ์มอเตอร์	พลังงานระดับ	รายละเอียดความตึงเครียด	การใช้งานหลัก
SGDM-B3E2A	SGMMV-B3E2A	15 มม.	3.3W	DC24V/DC48V	อุปกรณ์การแพทย์ขนาดเล็ก อุปกรณ์การทดสอบความแม่นยํา
SGDM-B5E2A	SGMMV-B5E2A	15 มม.	5.5W	DC24V/DC48V	อุปกรณ์อัตโนมัติห้องปฏิบัติการ เซนเซอร์ขนาดเล็ก
SGDM-B9E2A	SGMMV-B9E2A	15 มม.	11W	DC24V/DC48V	เครื่องจักรพิมพ์ขนาดเล็ก ระบบขนส่งขนาดเล็ก
SGDM-A1E2A	SGMMV-A1E2A	25 มม.	10W	DC24V/DC48V	AGV ที่ใช้พลังงานแบตเตอรี่ โรบ็อตที่ทํางานร่วมกันขนาดเล็ก
SGDM-A1A2A	SGMMV-A1A2A	25 มม.	10W	AC200V	สายการผลิตครึ่งประสาท, การประกอบองค์ประกอบอิเล็กทรอนิกส์
SGDM-A2E2A	SGMMV-A2E2A	25 มม.	20W	DC24V/DC48V	เครื่องมืออัตโนมัติแบบพกพา แพลตฟอร์มการทดสอบแบบเคลื่อนที่
SGDM-A2A2A	SGMMV-A2A2A	25 มม.	20W	AC200V	เครื่องจักรบรรจุภัณฑ์ความแม่นยํา สายประกอบขนาดเล็ก
SGDM-A3E2A	SGMMV-A3E2A	25 มม.	30W	DC24V/DC48V	ระบบการดึงของ AGV ที่บรรทุกภาระเบา การจัดการวัสดุขนาดเล็ก
SGDM-A3A2A	SGMMV-A3A2A	25 มม.	30W	AC200V	อุปกรณ์การทดสอบครึ่งประจุ เครื่องขับเคลื่อนความถี่สูง

สนามการใช้งานและกรณี

การผลิตสารครึ่งตัวและอิเล็กทรอนิกส์:เครื่องตรวจสอบแผ่น, เครื่องรับมือ IC, เครื่องคัดแยกชิป, เครื่องพิมพ์ผสม PCB, เครื่องให้อาหาร SMT ที่มีความแม่นยําในการตั้งตําแหน่ง ± 1μm
อัตโนมัติทางการแพทย์และห้องปฏิบัติการอุปกรณ์วินิจฉัยพกพา เครื่องผลิตทันตกรรมแม่นยํา หุ่นยนต์ทดลองท่อท่อ
โลจิสติกส์และอินทรอลจิสติกส์AGVs / AMRs ขนาดเล็กสําหรับห้องสะอาด, การขนส่งวัสดุโรงพยาบาล, เครื่องขนส่งขนาดเล็กของโกดัง
การบรรจุและการพิมพ์ความแม่นยํา:เครื่องฉีดฉลากขนาดเล็ก เครื่องฉลากฉลากเล็ก เครื่องบรรจุผลิตภัณฑ์ 3C
โรบอติกส์ร่วมมือและอัตโนมัติเบา:สายต่อหุ่นยนต์ที่ทํางานร่วมกันขนาดเล็ก แกนวางตําแหน่ง X-Y โต๊ะ เครื่องปัดสกรูไฟฟ้า
เครื่องตรวจสอบและวัดอุตสาหกรรม:เครื่องวัดความสอดคล้อง ระยะการจัดสรรส่วนประกอบแสง การตรวจสอบแผ่นครึ่งนํา

ปัญหาการติดตั้งและการใช้งานทั่วไป

คําถามที่ 1: ไดรฟ์แสดง A.020 (การสูญเสียพลังงานหลัก) แม้จะใช้แรงดันถูกต้องหลังจากเปิดไฟ อะไรผิดปกติ

ปัจจัยนี้มักเกิดขึ้นในภูมิภาค 200 วอลต์ ที่ความดันสายลดลงต่ํากว่า 170 วอลต์ระหว่างการเริ่มต้น ตรวจสอบสําหรับสายไฟขนาดเล็กที่ทําให้ความดันตกมากเกินไป การแก้ไขรวมถึงการเปลี่ยนไปยังสาย 1.0mm2จํากัดความยาวสายไฟฟ้าต่ํากว่า 5 เมตรและติดตั้งเครื่องกรองสาย AC สําหรับความดัน

Q2: เครื่องยนต์สั่นแรงที่ความเร็วสูง (4000min-1+) และความผิดพลาดการตั้งตําแหน่งถึง 5-10μm วิธีการแก้ไขมัน

ปกติเกิดจากการขัดขวางสัญญาณโคเดอร์หรือการสอดคล้องความอ่อนแอที่ไม่สมบูรณ์ตรวจสอบสัดส่วนความอ่อนแอของภาระและปรับปริมาตร Pn102/Pn103 หากเกินความไม่ตรงกัน 25x.

คําถามที่ 3: เครื่องขับเคลื่อนบ่อยครั้งกระแทกกับ A.320 ( regenerative overload) เมื่อ AGVs หยุดทันที.

ขยายเวลาการชะลอผ่านปารามิเตอร์ Pn402 เชื่อมต่อตัวต่อรองเบรคภายนอกกับปลาย B1/B2 หรือเปิดฟังก์ชัน "แบ่งปันน้ําฝน" เพื่อกระจายพลังงานระหว่างหลายเครื่องขับเคลื่อน

Q4: สาย USB กําลังทํางาน แต่ไดรฟ์ไม่เชื่อมต่อกับซอฟต์แวร์ SigmaWin+ วิธีแก้ปัญหา

ให้แน่ใจว่า SigmaWin + V7.42 หรือใหม่กว่าถูกใช้ ตรวจสอบความเหมาะสมของอุปกรณ์ปรับ USB-RS232 ติดตั้งตัวขับชิป FTDI ด้วยมือ และปรับอัตราการสื่อสาร baud หากจําเป็น

Q5: ฟังก์ชันความปลอดภัยของ STO ล้มเหลวการรับรอง CE แม้จะมีรีเล่ความปลอดภัยเชื่อมต่อ อะไรที่หายไป

มาตรฐานของสหภาพยุโรปต้องการการเพิ่มระยะเวลาสองช่อง ใช้รีลีความปลอดภัยสองช่องที่ได้รับการรับรองและการปรับปรุงพารามิเตอร์เพื่อตอบสนองความต้องการ EN ISO 13849-1 ประเภท 3.
