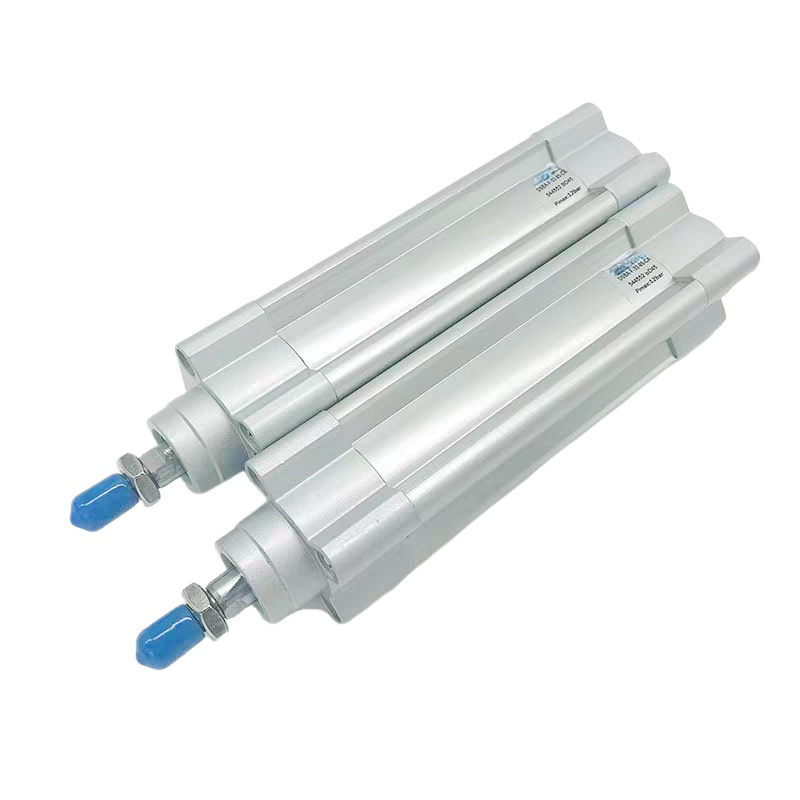

High Precision Standard Cylinders Pneumatic Cylinder Long Life For Automation Lines

Wysoce precyzyjne cylindry standardowe Cylinder pneumatyczny Długa żywotność dla linii automatycznych

Produkty - Zawór siłownika - Komponenty pneumatyczne
  • Podkreślić

    Cylindry standardowe o wysokiej precyzji

    ,

    Długa żywotność cylindra pneumatycznego

    ,

    Linie automatyzacyjne Cylindry standardowe

  • Typ
    Cylindry
  • Gwarancja
    Oryginalna gwarancja producenta
  • Pakiet
    Oryginalny pakiet
  • Termin wysyłki
    Międzynarodowy ekspres (DHL/FEDEX/TNT/UPS/ARAMEX)/fracht morski/fracht lotniczy/międzynarodowa linia
  • Opłata za fracht
    W przypadku sprzętu przemysłowego (EG, moduły PLC, falowniki…) koszt wysyłki różni się w zależności
  • Miejsce pochodzenia
    Niemcy
  • Orzecznictwo
    CE, RoHS, ATEX, ISO 15552, ISO 6432, UKCA
  • Numer modelu
    DSBC, DSNU, ADN, ADVUL, DFM, DGST, DGC, DRRD, CLR, EV, OEN
  • Minimalne zamówienie
    1
  • Cena
    $40 – $480
  • Czas dostawy
    3-5Dzień roboczy
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union

Wysoce precyzyjne cylindry standardowe Cylinder pneumatyczny Długa żywotność dla linii automatycznych

  • High Precision Standard Cylinders Pneumatic Cylinder Long Life For Automation Lines
Uzyskaj cenę Rozmawiaj teraz.

Standardowe cylindry Wysokiej precyzji Długa żywotność dla linii automatycznych

Standardowe butle do linii automatycznych
Wysokiej precyzji cylindry pneumatyczne o stabilnej wydajności, długiej żywotności i silnej trwałości.Szeroko stosowane w branży motoryzacyjnej, elektroniki 3C, opakowań, nowej energii i innych automatycznych linii produkcyjnych.
Przegląd serii produktów
Seria DSBC (Cylindry o standardowym profilu ISO 15552)
Model reguły: DSBC-[Bore]-[Stroke]-[Poduszka]-[Pokładka]
Rozmiary otworów: 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 mm
Zakres uderzeń: 1-2000 mm
Opcje poduszki: P, PPS, PPV, PPVA
Dostępne cechy: N3, C, E1, E2, E3, EX4
Wyciąg (mm) Przykład modelowy Cios (N) Uderzenie (mm) Poduszka Zastosowanie
32 DSBC-32-50-PPVA-N3 482 1-2000 PPV/PPVA Automatyka ogólna, lekkie urządzenia
40 DSBC-40-100-PPVA-N3 754 1-2000 PPV/PPVA Transport, linie montażowe
50 DSBC-50-250-PPVA-N3 1178 1-2000 PPV/PPVA Opakowania, maszyny narzędziowe
63 DSBC-63-300-PPVA-N3 1866 1-2000 PPV/PPVA Przesyłki ciężkie
80 DSBC-80-400-PPVA-N3 3017 1-2000 PPV/PPVA Maszyny ciężkie, samochodowe
100 DSBC-100-500-PPVA-N3 4713 1-2000 PPV/PPVA Środki napędowe ciężkie
125 DSBC-125-600-PPVA-N3 7363 1-2000 PPV/PPVA Podnoszenie, hutnictwo
160 DSBC-160-800-PPVA-N3 12064 1-2000 PPV/PPVA Zbyt ciężkie urządzenia
200 DSBC-200-1000-PPVA-N3 18850 1-2000 PPV/PPVA Maszyny dodatkowo ciężkie
250 DSBC-250-1200-PPVA-N3 29453 1-2000 PPV/PPVA Przemysł ciężki
320 DSBC-320-1500-PPVA-N3 48255 1-2000 PPV/PPVA Maksymalne obciążenie
Seria DSNU (ISO 6432 Okrągła cylindr)
Wymóg: [Wykrycie] - [Wykrycie] - [Wykrycie] - [Wykrycie] - [Wykrycie]
Rozmiary otworów: 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 mm
Zakres uderzeń: 1-500 mm
Wyciąg (mm) Przykład modelowy Cios (N) Uderzenie (mm) Poduszka Zastosowanie
8 DSNU-8-10-PPS-A 30 1-200 P/PPS Mikroprecyzja, elektronika
10 DSNU-10-25-PPS-A 47 1-300 P/PPS Niewielkie zaciski, badania
12 DSNU-12-50-PPS-A 68 1 do 400 P/PPS Precyzyjne ustawienie pozycji
16 DSNU-16-100-PPS-A 121 1 - 500 P/PPS Zestaw elektroniczny
20 DSNU-20-150-PPS-A 189 1 - 500 P/PPS Produkty spożywcze, przemysł lekki
25 DSNU-25-200-PPS-A 295 1 - 500 P/PPS Mała automatyka
32 DSNU-32-250-PPS-A 482 1 - 500 P/PPS Średnie zastosowania
40 DSNU-40-300-PPS-A 754 1 - 500 P/PPS Zestawy, maszyny narzędzia
50 DSNU-50-400-PPS-A 1178 1 - 500 P/PPS Małe maszyny ciężkie
63 DSNU-63-500-PPS-A 1866 1 - 500 P/PPS Średnie ciężkie
Seria ADN (ISO 21287 Kompaktowy cylinder)
Model reguły: ADN-[Bore]-[Stroke]-[Poduszka]-[Pokładka]
Rozmiary otworów: 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80 mm
Zakres uderzeń: 1-500 mm
Wyciąg (mm) Przykład modelowy Cios (N) Uderzenie (mm) Poduszka Zastosowanie
6 DNA-6-5-P-A 17 1-100 P Urządzenia ultrakompaktne
8 DNA-8-10-P-A 30 1-200 P Mikrozaciskowanie
10 DNA-10-20-P-A 47 1-300 P Precyzyjne małe systemy
12 DNA-12-30-P-A 68 1 do 400 P Zgromadzenie o ograniczonej powierzchni
16 DNA-16-50-P-A 121 1 - 500 P Kompaktna automatyka
20 DNA-20-100-P-A 189 1 - 500 P Opakowanie
25 DNA-25-150-P-A 295 1 - 500 P Ogólne użytkowanie kompaktowe
32 DNA-32-200-P-A 482 1 - 500 P Średnie kompaktowe
40 DNA-40-250-P-A 754 1 - 500 P Maszyny narzędziowe
50 DNA-50-300-P-A 1178 1 - 500 P Ciężki kompaktowy
63 DNA-63-400-P-A 1866 1 - 500 P Ciężkie
80 DNA-80-500-P-A 3017 1 - 500 P Ekstra ciężki kompaktowy
Specjalistyczna seria cylindrów
Do dodatkowych specjalistycznych serii należą:
Seria ADVUL: Ultra-kompaktowe płaskie cylindry do zastosowań w wąskich przestrzeniach
Seria DFM: Cylindry napędowe sterowane z funkcjami antyrotacyjnymi
Seria DGST: Mini cylindry przesuwne z powtarzalnością ±0,01 mm
Seria DGC: cylindry bez prętów do zastosowań długotrwałych
Seria DRRD: cylindry obracające się z mechanizmem stożkowym
Seria CLR: Cylindry z uchwytami swingowymi do zastosowań w urządzeniach oświetleniowych
Seria EV: cylindry z zaciskami membranowymi do precyzyjnego zaciskania
Seria OEN: butle odporne na korozję ze stali nierdzewnej
Obszary zastosowań
Produkcja samochodów: montaż pojazdów, urządzenia spawalnicze, obsługa części
Elektronika i przemysł 3C: Precyzyjna montaż, testowanie chipów, mikro obsługa
Opakowania i drukowanie: opakowania żywności, wypełnianie napojów, uszczelnianie, etykietowanie
Żywność i napoje: higieniczne przenoszenie, sortowanie, butelkowanie, czyszczenie
Farmaceutyka i medycyna: wypełnianie leków, produkcja strzykawek, automatyka czystych pomieszczeń
Logistyka i obróbka materiałów: linie sortowania, paletyzatory, magazynowe AGV
Narzędzia maszynowe i maszyny ogólne: obróbka metalu, cięcie, załadunek i rozładunek
Plastiki i kauczuk: formowanie wtryskowe, dmuchanie butelkami, wytłaczanie
Nowa energia: produkcja baterii litowych, produkcja fotowoltaiczna
Przemysł przetwórczy i oczyszczanie wody: uruchamianie zaworów, przetwarzanie chemiczne
Wytyczne dotyczące instalacji i eksploatacji
Częste błędy w instalacji
Nigdy nie wstawiaj cylindrów siłą. Należy prawidłowo wyrównać otwory montażowe i zapewnić koaksialność, aby uniknąć napięć ekscentrycznych.i dokładnie czyszczyć przewody powietrza, aby utrzymać zanieczyszczenia z otworu cylindru.
Ustawienie poduszki cylindru
Zmniejszenie tłumienia poduszki w przypadku zastosowań o niskiej prędkości/lżejszym obciążeniu i umiarkowane zwiększenie w przypadku zastosowań z dużą prędkością/większym obciążeniem.,Wysoka wilgotność i zakurzone środowiska, aby zapobiec hałasowi końcowemu i uszkodzeniom wewnętrznym.
Zgodność z normami międzynarodowymi
Samotne cylindry są niezależne od napięcia, ale dopasowane zawory magnetyczne muszą odpowiadać lokalnym standardom napięcia.filtrowane ciśnione powietrze w celu uzyskania optymalnej wydajności.
Utrzymanie i rozwiązywanie problemów
Procedury rutynowej konserwacji
Regularnie oczyszczać pył i zanieczyszczenia z kadłubów cylindrów oraz sprawdzać węże powietrzne pod kątem uszkodzeń lub wycieków.częściej wymieniać elementy filtracyjne, aby zapobiec zatrzymywaniu.
Wymogi dotyczące smaru
Nie zaleca się stosowania olejów bez smaru, ponieważ przyspieszają one zużycie uszczelnienia.
Rozwiązywanie często występujących problemów
W przypadku powolnego ruchu lub niewystarczającej siły napędowej, sprawdź ciśnienie powietrza, węże na zablokowania i sprawdź funkcjonalność zaworu magnetycznego.regulowanie ustawień poduszki i prawidłowe ustawienie obciążeniaRegularna konserwacja zapobiega większości problemów operacyjnych.
