XINJE XL1経済的PLCコントローラー
,超薄型カードPLCコントローラー
,基本オートメーションPLCコントローラー
-
タイププログラマブルロジックコントローラー
-
保証メーカーのオリジナル保証
-
目的オリジナルパッケージ
-
出荷期間国際エクスプレス（DHL/FEDEX/TNT/UPS/ARAMEX）/船便/航空便/国際特別ライン
-
状態産業用機器 (EG、PLC モジュール、インバーターなど) の場合、送料はパッケージの重量/容量および配送場所によって異なります。カスタマイズされた配送ソリューションと見積もりについては、当社の営業チ
-
起源の場所中国
-
証明CE, RoHS compliant
-
モデル番号XL1
-
最小注文数量1
-
価格$65 - $185
-
受渡し時間3～5営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン

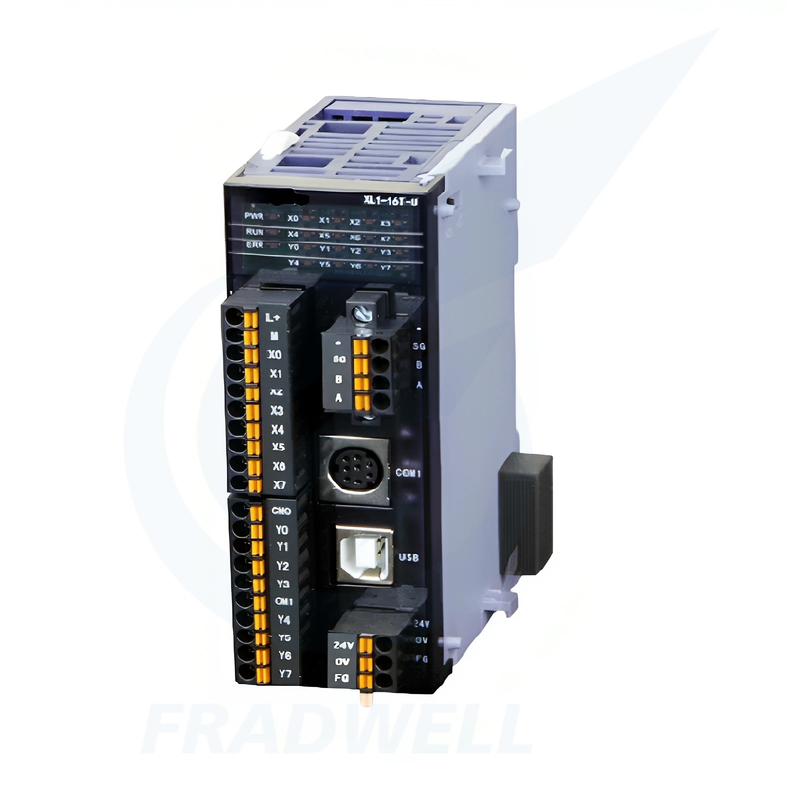

XL1シリーズ経済的PLCコントローラー：基本オートメーションニーズのための超薄型カードデザイン
XL1シリーズ エコノミーPLCコントローラー：基本オートメーションニーズに対応する超薄型カードデザイン
XL1シリーズ エコノミーPLCコントローラーは、コスト効率の高いソリューションとして、基本的な産業オートメーションのニーズに特化しています。省スペースな超薄型カードタイプデザインを採用し、コンパクトな設置シナリオに優れた柔軟性を提供します。信頼性を損なうことなくシンプルな制御タスクを効率化するように設計されており、小規模機器、軽負荷生産ライン、エントリーレベルのオートメーションプロジェクトに最適です。
製品の特徴
- 超薄型カードタイプデザイン： コンパクトで軽量なカードスタイルフォームファクターにより、狭い電気キャビネットへの省スペース設置が可能
- 経済的なポジショニング： 基本的なオートメーション要件のコア制御機能に焦点を当てた、コスト最適化された構成
- シンプルなアプリケーション向け： パラメータ設定が容易で迅速なコミッショニングが可能な、軽負荷制御タスクに特化
- 簡単な統合とメンテナンス： プラグアンドプレイ設計により、配線とシステム統合が簡素化
製品の利点
- 省スペース性： 超薄型カードデザインは、小規模機械やレトロフィットプロジェクトの設置スペースを最小限に抑えます
- コスト効率： 競争力のある価格で信頼性の高い基本的な制御パフォーマンスを提供
- ユーザーフレンドリーな操作： 直感的なプログラミングとシンプルな構成により、学習曲線が短縮されます
- 高い適応性： 小規模生産ラインやマテリアルハンドリング機器のシンプルなオートメーションタスクに最適化
コア仕様
| カテゴリ | パラメータ | XL1‑16T/XL1‑16T‑U |
|---|---|---|
| I/O構成 | 合計I/Oポイント | 16 (DI 8点 + DO 8点) |
| デジタル入力 (DI) | 8点、DC 24V、PNPタイプ | 調整可能なフィルタリング時間 (0-4095 ms) |
| デジタル出力 (DO) | 8点、トランジスタ (PNP) 出力 | 定格負荷 DC 24V/0.5A/点 |
| フォームファクター | デザイン | 超薄型カードタイプ、拡張不可 |
| 寸法 | 幅×高さ×奥行き | 36 × 111.5 × 85 mm (標準)、30.1 × 111.5 × 87.7 mm |
| 電源 | 入力電圧 | DC 24V ±10% |
| 処理とメモリ | プログラムメモリ | FlashROM、16 KB (オンライン編集対応) |
| 通信 | 内蔵ポート | PORT1 (RS232) HMI/PCプログラミング用; PORT2 (RS485) Modbus RTU用 |
| 環境定格 | 動作温度 | 0℃ - 55℃ (結露なきこと) |
| 認証 | 安全・EMC | CE、RoHS準拠 |
応用分野とシナリオ
- 小規模包装機械： 基本的な充填、シーリング、ラベリング制御を必要とする家族経営の包装工場や小規模ワークショップに最適
- 軽負荷工作機械： ベンチプレス、ベンディングマシン、小型切断装置の自動化レトロフィットに最適
- 食品・飲料加工： コンベアベルト給送、混合モーター制御、基本的な温度制御アプリケーションに適しています
- HVACシステム： 小規模商業ビルの換気システムや空調制御向けのコンパクトなソリューション
- 搬送・選別装置： 小規模Eコマース倉庫やローカル配送センター向けの効率的な制御
一般的な設置・操作Q&A
Q1: 電源が接続されているにもかかわらず、PLCの電源が入りません。問題は何ですか？
まず、電源電圧がPLCの要件であるDC 24V ±10%に一致しているか確認してください。配線端子の緩みや極性の誤りがないか確認してください。電源に十分な負荷容量があることを確認してください。
Q2: デジタル入力 (DI) がセンサー信号に応答しません。
ほとんどの場合、センサータイプの不一致が原因です。XL1-16TはデフォルトでNPNタイプDIを使用しています - PNPセンサーにはXL1-16T-Uモデルまたは信号変換が必要です。ノイズの多い環境では、プログラミングソフトウェアでDIフィルタリング時間を調整してください。
Q3: トランジスタ出力 (DO) が外部アクチュエータを駆動できません。どうすればよいですか？
トランジスタ出力には定格負荷 DC 24V/0.5A/点があることに注意してください。より高い電流要件の場合は、中間リレーを追加してください。誘導性負荷の場合は、必ずフリーホイールダイオードを接続して保護してください。
Q4: RS485通信ポートがHMIや他のデバイスとの接続を確立できません。トラブルシューティング方法は？
通信パラメータが一致しているか確認してください(ボーレート、パリティ、データビット、ストップビット)。配線を確認してください - RS485は2本のワイヤ (A/B) を使用し、これらはしばしば入れ替わっています。長距離配線の場合は、両端に120Ωの終端抵抗を追加してください。製品認証と品質保証
CE認証：
- EU低電圧指令および電磁両立性指令に準拠RoHS認証：
- RoHS 2.0規格に準拠し、有害物質は制限値以下FCC認証 (オプション)：
- 北米市場のコンプライアンスに対応IEC 61131-2認証：
- PLC製品に関する国際安全基準に準拠グローバル保証ポリシー：
12ヶ月の無料保証、保証期間中の非人的要因による故障に対する無料修理または交換
