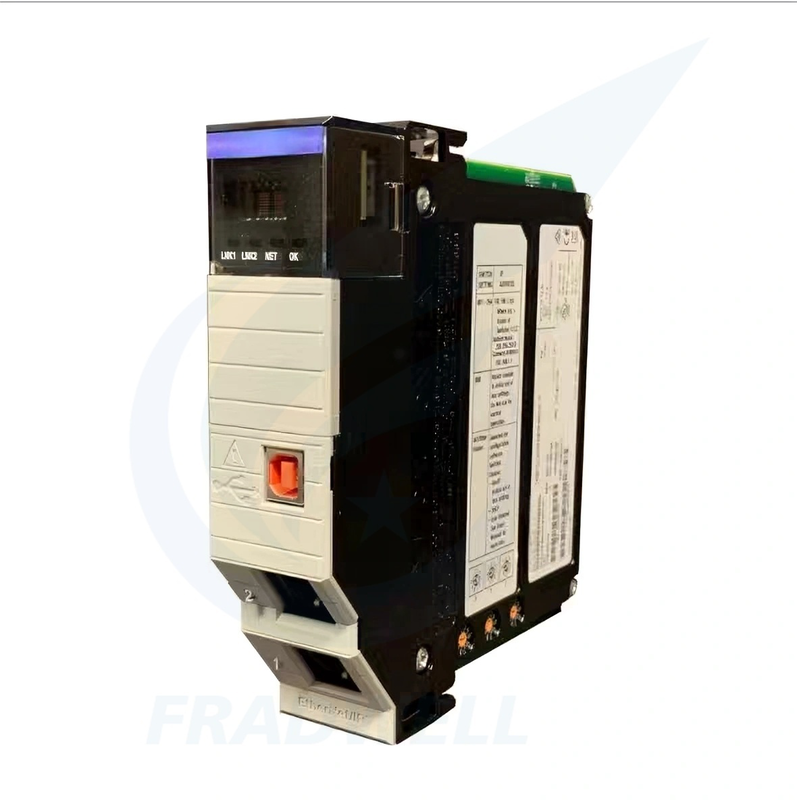

ControlLogix PLC: Έλεγχος βιομηχανικής αυτοματοποίησης υψηλών επιδόσεων
Το ControlLogix PLC αντιπροσωπεύει την κορυφαία λύση υψηλών επιδόσεων της Rockwell Automation για βιομηχανικό αυτοματισμό, σχεδιασμένη για να προσφέρει εξαιρετική αξιοπιστία, επεκτασιμότητα,και ενσωμάτωση σε περίπλοκα περιβάλλοντα παραγωγήςΑπό την εισαγωγή της το 1997, η εν λόγω ενοποιημένη πλατφόρμα έχει εξελιχθεί σε προτιμώμενη επιλογή για εφαρμογές κρίσιμης σημασίας,που κατέχει μερίδιο αγοράς 34% στον τομέα της βαριάς βιομηχανίας της Βόρειας Αμερικής, υποστηρίζοντας παράλληλα τις ποικίλες βιομηχανικές ανάγκες παγκοσμίως.
Βασικά χαρακτηριστικά του προϊόντος
Αντίπαλη απόδοση: Ενίσχυση πολύπλοκων σενάριων ελέγχου
- Επεξεργασία υψηλής ταχύτητας και τεράστια επεκτασιμότητα:Εφοδιασμένο με 1.6GHz dual-core επεξεργαστές σε μοντέλα υψηλής ποιότητας, παρέχει προγραμματισμό εργασιών σε sub-millisecond και ταχύτητες εκτέλεσης λογικών εντολών 0,37ms / K. Υποστηρίζει έως και 128,000 ψηφιακά σημεία I/O και 4,000 αναλογικά σημεία I/O για κλιμακωτή αυτοματοποίηση από μικρούς εξοπλισμούς σε συστήματα σε ολόκληρο το εργοστάσιο.
- Παράλληλη αρχιτεκτονική πολλαπλών εργασιών:Επιτρέπει το προγραμματισμό συνεχών, περιοδικών και προσανατολισμένων σε γεγονότα εργασιών με πολλαπλές προτεραιότητες.σημαντική βελτίωση της αποτελεσματικότητας και της σταθερότητας του ελεγκτή για τα υβριδικά σενάρια.
- Ικανότητες ελέγχου ακρίβειας:Ενσωματώνει έλεγχο κίνησης, έλεγχο διαδικασιών και λειτουργίες διατομέας.
Ευέλικτη κλιμακωτότητα: Μοδική προσαρμογή σε όλα τα σενάρια
- Ανοιχτό μοντελοποιημένο σχέδιο:Διαθέτει αρχιτεκτονική πλαισίου 4-17 slots με ενότητες θερμής ανταλλαγής (εκτός από τις πηγές τροφοδοσίας) για συντήρηση μηδενικού χρόνου αναπαραγωγής και μειωμένο χρόνο αποκατάστασης σφαλμάτων.
- Πλήρης συμβατότητα Ε/Υ:Λειτουργεί με ψηφιακές, αναλογικές και ειδικές ενότητες I/O, συμπεριλαμβανομένων των τύπων Flex I/O και Point I/O για ευέλικτη διαμόρφωση με βάση τις απαιτήσεις της διαδικασίας.
- Συνεργασία πολλών ελεγκτών:Υποστηρίζει πολλαπλές CPU σε ένα ενιαίο σασί με υψηλής ταχύτητας ανταλλαγή δεδομένων backplane για κατανεμημένο έλεγχο πολλαπλών επεξεργαστών σε περίπλοκα σενάρια παραγωγής.
Η αδιάλειπτη συνδεσιμότητα: σπάζοντας τα εμπόδια ενσωμάτωσης συστημάτων
- Παγκόσμια υποστήριξη πρωτοκόλλου:Υποστηρίζει εγγενώς το EtherNet/IP, το ControlNet, το DeviceNet και είναι συμβατό με τα πρότυπα τρίτων, συμπεριλαμβανομένων των Modbus TCP, PROFINET,και OPC UA για απρόσκοπτη ολοκλήρωση με εξοπλισμό από πολλούς προμηθευτές.
- Διαβίβαση δεδομένων παραγωγού/καταναλωτή:Η καινοτόμος τεχνολογία επιτρέπει την αποτελεσματική διανομή και συγχρονισμό δεδομένων, εξαλείφοντας τις καθυστερήσεις από τα παραδοσιακά μοντέλα αίτησης/απόκρισης για συνεργασία σε πραγματικό χρόνο μεταξύ πολλών συσκευών.
- Σύνδεση συστήματος από άκρο σε άκρο:Επιτρέπει τη ροή δεδομένων πλήρους σύνδεσης από τον εξοπλισμό του εργοστασίου στα συστήματα MES/ERP με ενσωματωμένο web server και ανοικτές διεπαφές για απομακρυσμένη παρακολούθηση και ιχνηλασιμότητα δεδομένων.
Υψηλή αξιοπιστία και ασφάλεια: διασφάλιση της συνέχειας κρίσιμων εργασιών
- Ολοκληρωμένη απόλυση:Παρέχει τριπλή υπερεκμετάλλευση (ελεγκτή, τροφοδοσία, δίκτυο) με χρόνο διακοπής λειτουργίας κάτω των 50 ms για αδιάλειπτη λειτουργία του συστήματος σε σενάρια υψηλής διαθεσιμότητας.
- Ανθεκτικότητα σε σκληρό περιβάλλον:Η σειρά XT λειτουργεί σε ακραίες θερμοκρασίες από -20 °C έως 70 °C με αντοχή σε δονήσεις, προστασία EMI και προστασία από σκόνη / υγρασία.
- Διπλή προστασία ασφαλείας:Οι παραλλαγές ασφαλείας GuardLogix πληρούν την πιστοποίηση SIL3,ενσωμάτωση λογικής ασφάλειας και τυποποιημένου ελέγχου σε μία ενιαία πλατφόρμα με έλεγχο πρόσβασης σε επίπεδο χρήστη και κρυπτογραφημένη επικοινωνία σύμφωνα με τα πρότυπα κυβερνοασφάλειας IEC 62443.
Εύκολη απόδοση: Μείωση του κόστους μηχανικής και συντήρησης
- Πολυγλωσσικό προγραμματισμό και τυποποιημένα εργαλεία:Υποστηρίζει τέσσερις γλώσσες προγραμματισμού IEC 61131-3 με το λογισμικό Studio 5000 που επιτρέπει τον προγραμματισμό με βάση τις ετικέτες και τις προσαρμοσμένες οδηγίες πρόσθεσης (AOI) για επαναχρησιμοποίηση της λογικής ελέγχου.
- Ενσωματωμένη τεκμηρίωση και διάγνωση:Το ολοκληρωμένο σύστημα διάγνωσης σφαλμάτων εντοπίζει τις βλάβες των ενσωματωμένων και τα προβλήματα επικοινωνίας.βελτίωση της απόδοσης συντήρησης κατά 50%.
- Πίσω συμβατότητα & ομαλές αναβαθμίσεις:Είναι απολύτως συμβατό με τα παλαιότερα PLC Allen-Bradley (PLC-5, SLC) επιτρέποντας την άμεση επαναχρησιμοποίηση υφιστάμενων προγραμμάτων και διαμορφώσεων υλικού κατά την αναβάθμιση του συστήματος.
Βασικές τεχνικές παραμέτρους
| Παράμετρος |
Τεχνικές προδιαγραφές |
| Ταχύτητα επεξεργασίας CPU |
Εκτέλεση εντολών έως 800 MB/s. Υποστηρίζει 10.000+ σημεία Ε/Υ |
| Δυνατότητα μνήμης |
Μνήμη χρήστη 1MB-16MB, επεκτάσιμη μέσω κάρτας μνήμης |
| Συμβατότητα Ε/Υ |
Υποστηρίζει ψηφιακές, αναλογικές, ειδικές ενότητες I/O· κατανεμημένη I/O μέσω EtherNet/IP |
| Πρωτόκολλα επικοινωνίας |
Ηλεκτρονικό δίκτυο (EtherNet/IP, DeviceNet, ControlNet, PROFIBUS, Modbus) TCP/IP |
| Θέρμανση λειτουργίας |
-20°C έως 60°C (-4°F έως 140°F) |
| Συμμόρφωση πιστοποίησης |
Εφαρμογή των προδιαγραφών ISO/IEC 61131-2 |
| Επιλογή απόλυσης |
Υποστηρίζει διπλή CPU, διπλή redundancy δικτύου για την ανοχή σφαλμάτων |
Σενάρια εφαρμογής
Κατασκευή αυτοκινήτων
Ρομποτικές γραμμές συναρμολόγησης, έλεγχος συγκόλλησης, αυτοματοποίηση εργοστασίου βαφής με συγχρονισμό σε πραγματικό χρόνο συστημάτων πολλαπλών ρομπότ και υψηλής ταχύτητας I/O για λειτουργίες ακριβείας.
Φαρμακευτικές και Βιοεπιστήμες
Έλεγχος διαδικασιών παρτίδας, αυτοματισμός καθαρού δωματίου, έγγραφα συμμόρφωσης που πληρούν τις απαιτήσεις του FDA 21 CFR Μέρος 11 με καταγραφή δεδομένων για ρυθμιστικούς ελέγχους.
Επεξεργασία τροφίμων και ποτών
Ο έλεγχος της γραμμής συσκευασίας, η παρακολούθηση της θερμοκρασίας, η αυτοματοποίηση της διαδικασίας πλήρωσης με ανθεκτικό στη σκόνη και την υγρασία σχεδιασμό που υποστηρίζει την ταχεία αλλαγή για παραλλαγές προϊόντων.
Βιομηχανία πετρελαίου και φυσικού αερίου
Παρακολούθηση αγωγών, έλεγχος κεφαλής πηγάδι, αυτοματοποίηση υπεράκτιων πλατφορμών με πιστοποίηση ATEX για επικίνδυνες περιοχές και περιττή επικοινωνία για αδιάλειπτη λειτουργία.
Συχνές Ερωτήσεις
Δεν υπάρχει ανταπόκριση ενέργειας, δεν ανάβει ο PLC.
Πρώτα, ελέγξτε τη συμβατότητα τάσης! Τα περισσότερα ξένα μοντέλα υποστηρίζουν ευρεία τάση 85-265VAC, αλλά ορισμένες σειρές XT είναι μόνο 24VDC. Ελέγξτε τις προδιαγραφές καλωδίου ρεύματος (συστήνεται ≥1.5 mm2 για τροφοδοσία 24VDC) και να εξασφαλιστεί ότι η μονάδα ισχύος είναι πλήρως εγκατεστημένηΕάν η μονάδα αισθάνεται ζεστή, αποσυνδέστε μη απαραίτητες μονάδες I/O και δοκιμάστε την τροφοδοσία μόνο της CPU.
Η μονάδα επικοινωνίας αναβοσβήνει κίτρινα, δεν μπορεί να συνδεθεί με το HMI/SCADA.
Για τις ενότητες EtherNet/IP, χρησιμοποιήστε καλώδια CAT5e+ απευθείας στην μπροστινή θύρα RJ45.Για τις ενότητες ControlNetΓια ενότητες τρίτων, επιβεβαιώστε τη συμβατότητα firmware με το Studio 5000.
Ακανόνιστα αναλογικά σήματα, τα δεδομένα θερμοκρασίας και πίεσης κυμαίνονται άγρια.
Έλεγχος για ηλεκτρομαγνητικές παρεμβολές ∙ διατηρήστε τουλάχιστον 30 εκατοστά απόσταση μεταξύ αναλογικών καλωδίων και καλωδίων ισχύος.Χρησιμοποιήστε προστατευμένα καλώδια (απόσταση προστασίας εδάφους μόνο από την πλευρά του PLC) και επιβεβαιώστε την αντιστοιχία τύπου σήματος στο Studio 5000Για τοποθεσίες με συγκολλητές ή μετατροπείς, προσθέστε φίλτρα RC ή προστατευτές υπερεχύρων στις γραμμές σήματος.
Επαναχρησιμοποιημένα συστήματα, σταθμοί κατά τη μετάβαση, κλεισίματα κρίσιμων εξοπλισμού.
Ελέγξτε τα περιττά καλώδια για ζημιές ή χαλαρές συνδέσεις. Βεβαιωθείτε ότι και οι δύο ελεγκτές έχουν πανομοιότυπες εκδόσεις firmware και προγράμματα.Μείωση του αριθμού των συνδέσεων CIP για την αποτροπή υπερφόρτωσης του πίσω επιπέδου κατά τη μετάβαση.
Λάθος "Αντιστοιχία στη διαμόρφωση slots" μετά την εισαγωγή μιας νέας ενότητας.
Βεβαιωθείτε ότι το μοντέλο της μονάδας που επιλέχθηκε στο Studio 5000 ταιριάζει με τη φυσική μονάδα.Ρυθμίστε τις ρυθμίσεις ηλεκτρονικού κλειδιού σε "Αντιστοιχείς κλειδιές" για μικρές διαφορές έκδοσης.
