Name: VFD-VE 0,75-75KW Smart 3-Phasen-Frequenzumrichter 460V 230V
Brand: Shanghai Fradwell Industrial Automation Co., Ltd.
SKU: VFD-VE
Price: 4,090.00 USD
Availability: InStock

Produktdetails

Herkunftsort: Taiwan

Modellnummer: VFD-VE

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1

Preis: $180 - $8000

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Erhalten Sie besten Preis

Plaudern Sie jetzt

Produktdetails

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                    Intelligenter 3-Phasen-Frequenzumrichter, 3 Phasenfrequenzumrichter 460 V, 75 kW VFD-Wechselrichterantrieb


Typ:	Frequenzumrichter-Wechselrichter	Nennleistung:	0.75-75kw
IP-Ebene:	IP20	Paket:	Originalverpackung
Garantie:	Original-Herstellergarantie	Versandbedingungen:	Internationaler Express (DHL/FEDEX/TNT/UPS/ARAMEX)/Seefracht/Luftfracht/Internationale Sonderlinie

Typ:	Frequenzumrichter-Wechselrichter
Nennleistung:	0.75-75kw
IP-Ebene:	IP20
Paket:	Originalverpackung
Garantie:	Original-Herstellergarantie
Versandbedingungen:	Internationaler Express (DHL/FEDEX/TNT/UPS/ARAMEX)/Seefracht/Luftfracht/Internationale Sonderlinie

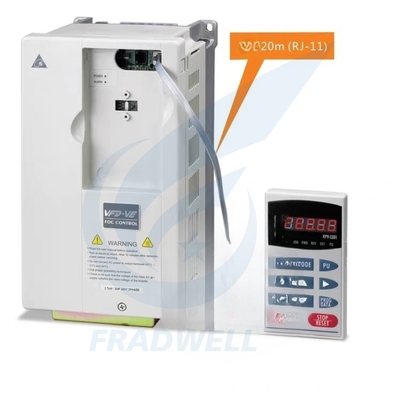

VFD-VE 0,75-75KW Smart 3-Phasen-Frequenzumrichter 460V 230V

VFD-VE: Intelligenter Wechselrichter für globale Industrien 460V/230V Universalspannung

VFD-VE: Intelligenter Wechselrichter für globale Industrien

Die VFD-VE-Serie ist ein Hochleistungs-Wechselrichter mit Flussvektorregelung, der für anspruchsvolle industrielle Maschinenanwendungen entwickelt wurde. Er deckt dreiphasige Nennspannungen von 230 V (Leistungsbereich: 0,75 kW - 22 kW) und 460 V (Leistungsbereich: 0,75 kW - 75 kW) ab und verwendet die feldorientierte Vektorregelungstechnologie mit drei Regelungsmodi: Position, Geschwindigkeit und Drehmoment. Er kann ein Drehmoment von 150 % bei Null-Drehzahl aufrechterhalten, 150 % Überlast für 1 Minute und 200 % Überlast für 2 Sekunden verkraften. Das Standardmodell bietet einen Ausgangsfrequenzbereich von 0,1 - 600 Hz, während die Hochgeschwindigkeitsversion bis zu 3333,4 Hz erreichen kann. Er unterstützt auch 4-Punkt-einstellbare V/F-Kurven, automatische Motorparameter- und Lastträgheitsermittlung sowie Vier-Quadranten-Drehmomentregelung. Ausgestattet mit zwei RS-485-Schnittstellen und Feldbuskonnektivität ist die Serie mit PC-Überwachungssoftware unter Windows für bequemes Parameter-Management und Echtzeit-Überwachung kompatibel. Mit reichhaltigen Funktionen wie Homing, Impulsfolge, Werkzeugwechsel bei Spulenpositionierung, stechendem Gewindeschneiden und Hochleistungs-Zugkraftregelung wird er in verschiedenen industriellen Ausrüstungsbereichen eingesetzt, darunter Aufzüge, Kräne, CNC-Werkzeugmaschinen, Spritzgießmaschinen und Leiterplattenbohrmaschinen.

Hauptmerkmale

Fortschrittliche feldorientierte Regelung (FOC) mit Unterstützung für Positions-, Geschwindigkeits- und Drehmomentregelungsmodi für hochpräzise Steuerung von Industriemaschinen
Hervorragende Drehmomentleistung mit 150 % Nenndrehmoment bei Null-Drehzahl und 150 % Drehmomentausgabe bei 0,5 Hz unter sensorloser Vektorregelung
Breiter Ausgangsfrequenzbereich: 0,1-600 Hz Standard, bis zu 3333,4 Hz Hochgeschwindigkeitsversion für Leiterplattenbohren und Hochgeschwindigkeitsanwendungen
Umfassende Positionsregelungsfunktionen einschließlich Homing, Impulsfolge und 16-Punkt-Punkt-zu-Punkt-Positionsregelung
Fortschrittliche Motoranpassung mit 4-Punkt-einstellbarer V/F-Kurve, automatischer Motorparameter- und Lastträgheits-Autotuning
Erweiterte Multifunktions-I/O-Klemmen mit zwei RS-485-Anschlüssen und Feldbuskonnektivität
Professionelle Anwendungsfunktionen einschließlich Zugkraftregelung, Wickeln/Abwickeln, Spulenpositionierung und stechendem Gewindeschneiden

Technische Spezifikationen

Parameterkategorie	Spezifische Parameter	230-V-Klasse	460-V-Klasse
Motorleistung	Maximale Leistung (kW)	37	75
Motorleistung	Maximale Leistung (PS)	50	100
Ausgangsparameter	Nenn-Ausgangsleistung (kVA)	1,9 - 55	2,3 - 100
	Nenn-Ausgangsstrom bei konstantem Drehmoment (A)	5,0 - 146	3,0 - 150
	Nenn-Ausgangsstrom bei variablem Drehmoment (A)	6,25 - 182	3,8 - 188
	Maximale Ausgangsspannung	3-phasig, proportional zur Eingangsspannung	3-phasig, proportional zur Eingangsspannung
	Grundlegender Ausgangsfrequenzbereich (Hz)	0,00 - 600,00	0,00 - 600,00
	Ausgangsfrequenz der Hochgeschwindigkeitsversion (Hz)	Bis zu 3333,4	Bis zu 3333,4
Eingangsparameter	Nenn-Eingangsspannung	3-phasig 200-240V	3-phasig 380-480V
Regelungsleistung	Regelungsmodi	Feldorientierte Vektorregelung, Sensorlose Vektorregelung; Unterstützt drei Regelungsmodi: Position, Geschwindigkeit, Drehmoment
Weitere Parameter	Kommunikationsschnittstellen	Zwei RS-485-Schnittstellen, unterstützt Feldbusverbindung

Produktmodelle

3-phasige 230-V-Modelle

Modellnummer	Nenn-Motorleistung	Nenn-Ausgangsstrom (A)
VFD007V23A-2	0,75 kW (1 PS)	5,0
VFD015V23A-2	1,5 kW (2 PS)	7,5
VFD022V23A-2	2,2 kW (3 PS)	-
VFD037V23A-2	3,7 kW (5 PS)	-
VFD055V23A-2	5,5 kW (7,5 PS)	-
VFD075V23A-2	7,5 kW (10 PS)	-
VFD110V23A-2	11 kW (15 PS)	-
VFD150V23A-2	15 kW (20 PS)	-
VFD185V23A-2	18,5 kW (25 PS)	-
VFD220V23A-2	22 kW (30 PS)	-
VFD300V23A-2	30 kW (40 PS)	-
VFD370V23A-2	37 kW (50 PS)	-

3-phasige 460-V-Modelle

Modellnummer	Nenn-Motorleistung	Nenn-Ausgangsstrom (A)
VFD007V43A-2	0,75 kW (1 PS)	3,0
VFD015V43A-2	1,5 kW (2 PS)	4,2
VFD022V43A-2	2,2 kW (3 PS)	6,0
VFD037V43A-2	3,7 kW (5 PS)	8,5
VFD037V43A-3	3,7 kW (5 PS)	-
VFD055V43A-2	5,5 kW (7,5 PS)	13,0
VFD075V43A-2	7,5 kW (10 PS)	18,0
VFD075V43A-3	7,5 kW (10 PS)	-
VFD110V43A-2	11 kW (15 PS)	24,0
VFD110V43B-2	11 kW (15 PS)	24,0
VFD150V43A-2	15 kW (20 PS)	32,0
VFD185V43A-2	18,5 kW (25 PS)	38,0
VFD220V43A-2	22 kW (30 PS)	45,0
VFD300V43A-2	30 kW (40 PS)	60,0
VFD370V43A-2	37 kW (50 PS)	73,0
VFD450V43A-2	45 kW (60 PS)	91,0
VFD550V43C-2	55 kW (75 PS)	110,0
VFD750V43C-2	75 kW (100 PS)	150,0

Anwendungsbereiche

Gummi- und Kunststoffherstellung: Spritzgießmaschinen, Extrusionslinien für präzise Geschwindigkeitsregelung und Materialverarbeitung
Druck und Verpackung: Rollenoffsetmaschinen, Folien-Schneidanlagen mit konstanter Zugkraftregelung
Metallverarbeitung und Präzisionsfertigung: Leiterplattenbohrmaschinen, CNC-Drehmaschinen, Fräsmaschinen für hochpräzise Operationen
Logistik und Lagerautomatisierung: Automatisierte Lagersysteme, Materialtransportroboter mit Punkt-zu-Punkt-Positionsregelung
Aufzug- und Hebeindustrie: Personenaufzüge, Brückenkräne für reibungslosen Betrieb und Einhaltung von Sicherheitsvorschriften
Holzbearbeitung und Baustoffe: Holzbearbeitungsmaschinen, Hobelmaschinen, Schneidanlagen für präzise Materialbearbeitung
Textilindustrie: Texturiermaschinen für gleichmäßige Garnspannung und Qualitätskontrolle

Häufig gestellte Fragen

Kauf und Kompatibilität

F: Funktioniert dieser Wechselrichter mit der Stromversorgung in meinem Land? Ich bin in den USA und unsere Spannung beträgt 480 V Drehstrom.

A: Ja, die 460-V-Klasse der VFD-VE-Serie (Modell beginnt mit "V43") ist für eine Eingangsspannung von 380-480 V ausgelegt, was perfekt zu US-amerikanischen 480-V-Netzen passt. Kein zusätzlicher Transformator erforderlich – überprüfen Sie einfach, ob Ihre Verkabelung den Spezifikationen der Eingangsklemmen des Wechselrichters entspricht.

F: Ich benötige einen Wechselrichter für einen 10-PS-Motor. Welches Modell soll ich wählen? Und muss ich etwas anderes beachten?

A: Für einen 10-PS-Motor wählen Sie VFD075V23A-2 (230 V) oder VFD075V43A-2 (460 V), je nach Ihrer Spannung. Wenn Ihr Motor unter hoher Last läuft (z. B. häufiges Starten oder Überlastung), sollten Sie die Leistung nicht herabstufen – bleiben Sie bei der gleichen PS-Bewertung wie der Motor, um Überhitzung zu vermeiden.

Installation und Verkabelung

F: Ich installiere den Wechselrichter in einer staubigen Fabrik in Mexiko. Benötige ich zusätzlichen Schutz?

A: Ja – staubige Umgebungen können die Lüftungsschlitze des Wechselrichters verstopfen. Wir empfehlen, eine Staubschutzhaube (Schutzart IP54 oder höher) anzubringen und den Wechselrichter in einem gut belüfteten Bereich zu montieren. Reinigen Sie die Lüftungsschlitze außerdem alle 1-2 Monate, um Überhitzung zu vermeiden.

F: Kann ich bei der Verkabelung die Ausgangsklemmen (U/V/W) mit den Motorkabeln verwechseln?

A: Tun Sie das nicht! Das Vertauschen von U/V/W kehrt die Drehrichtung des Motors um, aber schlimmer noch, es kann das Ausgangsmodul des Wechselrichters beschädigen, wenn es falsch verdrahtet ist. Überprüfen Sie das Typenschild des Motors und das Verdrahtungsdiagramm des Wechselrichters – verbinden Sie U mit U, V mit V, W mit W.

Betrieb und Fehlerbehebung

F: Wenn ich den Wechselrichter starte, wird sofort ein "OC"-Fehler (Überstrom) angezeigt. Was ist falsch?

A: Höchstwahrscheinlich sind die Motorkabel kurzgeschlossen oder der Motor ist defekt. Schalten Sie zuerst die Stromversorgung aus und prüfen Sie auf lose Verbindungen oder beschädigte Isolierung der Motorkabel. Wenn die Kabel in Ordnung sind, testen Sie den Motor mit einem Multimeter – wenn die Wicklung des Motors kurzgeschlossen ist, müssen Sie ihn reparieren oder ersetzen.

F: Der Wechselrichter läuft, aber die Motorgeschwindigkeit ist instabil (schwankt auf und ab). Wie kann ich das beheben?

A: Dies geschieht normalerweise, wenn die V/F-Kurve oder die Drehmomentparameter falsch konfiguriert sind. Versuchen Sie, die Motor-Autotuning-Funktion (Rotation oder statisch) zu verwenden, damit der Wechselrichter die Motorparameter erlernt. Wenn Sie eine sensorlose Vektorregelung verwenden, erhöhen Sie außerdem den Wert für den "Drehmoment-Boost" leicht – dies hilft bei der Stabilität bei niedrigen Drehzahlen.

Wartung und Kundendienst

F: Wie oft muss ich den Wechselrichter warten? Was ist das Wichtigste, was ich überprüfen muss?

A: Für den industriellen Einsatz (12+ Stunden/Tag) führen Sie alle 3 Monate eine grundlegende Überprüfung durch: Reinigen Sie Staub von den Lüftungsschlitzen, überprüfen Sie die Verkabelung auf Lockerheit und prüfen Sie den Lüfter (wenn er Geräusche macht oder sich nicht dreht, ersetzen Sie ihn). Der Kondensator im Inneren hat eine Lebensdauer von 5-7 Jahren – ersetzen Sie ihn, wenn der Wechselrichter nach dieser Zeit Fehlfunktionen aufweist.
