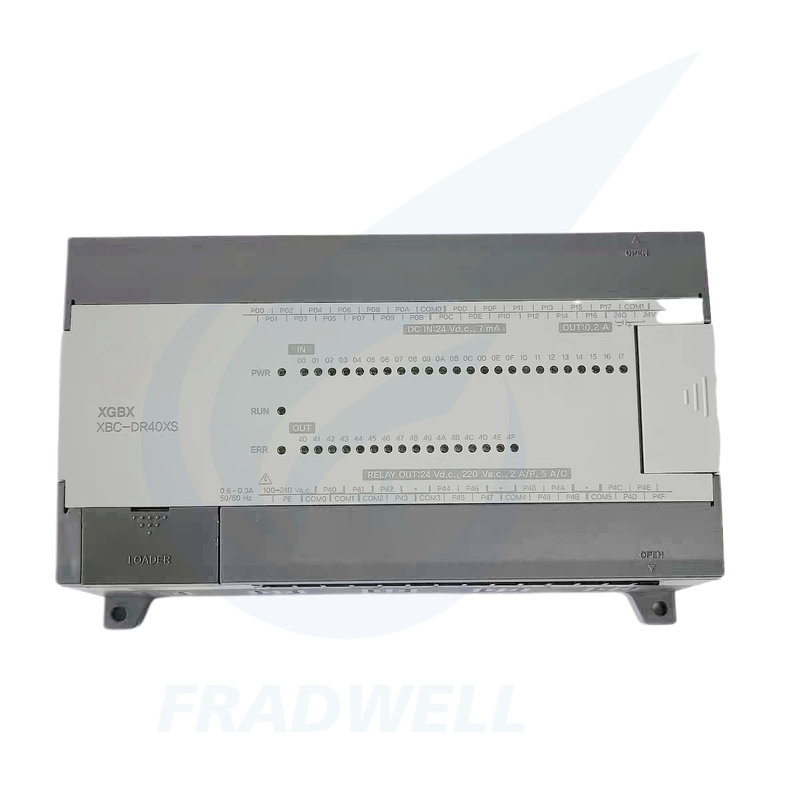

PLC Seri XGB: Ukuran Ringkas, Kontrol Kecepatan Tinggi untuk Proyek Otomasi Kecil
PLC Seri XGB adalah pengontrol logika yang dapat diprogram (PLC) berkinerja tinggi dan ringkas yang dirancang khusus untuk proyek otomatisasi industri skala kecil. Direkayasa dengan jejak kaki yang hemat ruang, ia memberikan kecepatan pemrosesan yang cepat dan kemampuan kontrol yang andal, menjadikannya ideal untuk mesin mandiri, lini produksi kecil, dan pengaturan otomatisasi ringkas di mana ruang instalasi terbatas. Seri ini mendukung fungsi-fungsi utama seperti penghitungan kecepatan tinggi, kontrol posisi, dan penggantian modul secara online, sementara kompatibilitas multi-jaringan memastikan integrasi yang mulus dengan sistem industri yang ada.
Fitur Produk Inti
Desain Ultra-Ringkas, Hemat Ruang & Instalasi Mudah
- Memiliki jejak kaki yang efisien ruang dengan panjang minimum hanya 17 cm dan panjang set lengkap maksimum 24 cm, mudah dipasang di lemari kontrol yang terbatas ruang atau peralatan mandiri
- Mengadopsi desain modular yang mendukung hingga 7 modul ekspansi, mencakup 43 jenis seperti modul DI/DO, AI/AO, dan positioning, untuk memenuhi kebutuhan khusus secara fleksibel
Komputasi Kecepatan Tinggi & Kontrol Presisi, Kinerja Unggul
- Memberikan kecepatan pemrosesan instruksi dasar serendah 60 μs/langkah, dengan kapasitas program 15K langkah dan penyimpanan data 20.480 Kata
- Mendukung aritmatika floating-point dan kontrol loop PID 16-saluran
- Penghitungan kecepatan tinggi 8-saluran bawaan (hingga 100 kHz) dan output pulsa kecepatan tinggi 2-sumbu 100 KPPS, memungkinkan interpolasi linier dan kontrol tautan posisi/kecepatan untuk aplikasi penentuan posisi yang presisi
Komunikasi Multi-Protokol, Integrasi Mulus
- Dilengkapi dengan port komunikasi ganda bawaan (RS-232C/RS-485), mendukung ekspansi Ethernet dan kompatibel dengan protokol seperti Modbus/TCP dan XGT
- Dapat memperluas hingga 5 saluran komunikasi dengan 16 koneksi jaringan bersamaan dan fungsi MDIX otomatis
- Memungkinkan unggah dan unduh program cepat tanpa switch Ethernet, 30 kali lebih cepat dari antarmuka standar
Keandalan Tinggi & Perawatan yang Nyaman
- Menampilkan desain bebas baterai untuk retensi data permanen
- Tahan terhadap rentang suhu penyimpanan -25℃ hingga 70℃ dan mematuhi standar anti-gangguan dan anti-getaran kelas industri, cocok untuk kondisi kerja yang keras
- Mendukung penggantian modul secara online dan dipasangkan dengan perangkat lunak pemrograman XG5000 untuk fungsi pemrograman berbasis tabel dan pemantauan tren
Sorotan Inti
Ukuran Kecil, Kekuatan Besar: Mengintegrasikan fungsi penuh termasuk penghitungan kecepatan tinggi, kontrol posisi, dan komunikasi multi-protokol dalam bodi yang ringkas, menghilangkan kebutuhan akan modul bantu tambahan
Kompatibilitas Maksimum: Kompatibel dengan modul ekspansi seri K120S dan XGB, mengurangi biaya penggantian untuk peningkatan peralatan lama dan beradaptasi dengan retrofit proyek stok
Kemudahan Penggunaan yang Luar Biasa: Mendukung bahasa pemrograman standar IEC dengan antarmuka pemrograman visual dan berbasis tabel, memungkinkan penguasaan cepat bahkan untuk pemula dan memperpendek siklus implementasi proyek
Kepatuhan Global: Memenuhi standar industri internasional seperti IEC 61131-2, mematuhi norma aplikasi industri di berbagai wilayah luar negeri dengan keserbagunaan yang kuat
Parameter Teknis Inti
| Kategori Parameter |
Detail Spesifikasi |
| Kinerja CPU |
• Kecepatan pemrosesan instruksi dasar: 160 ns/langkah (tipe standar); 60 ns/langkah (tipe XGB-U)
• Kapasitas program: 10K langkah (standar); 15K langkah (XGB-S/U); 32K langkah (XGB-U kelas atas)
• Penyimpanan data: 20.480 Kata (area D/R)
• Mendukung aritmatika floating-point dan kontrol loop PID 16-saluran |
| Konfigurasi I/O |
• Kontrol I/O Maks: 256 titik (standar); 384 titik (XGB-U)
• I/O digital bawaan: Hingga 32 titik (input 24V DC/output transistor)
• Kemampuan ekspansi: Maks 7 modul (43 jenis termasuk DI/DO, AI/AO, positioning)
• Penghitungan kecepatan tinggi: 8 saluran (100kHz 2 saluran, 20kHz 6 saluran); output pulsa 100KPPS 2-sumbu |
| Komunikasi |
• Port bawaan: RS-232C/RS-485 (masing-masing 1 saluran) + port pemrograman Loader
• Saluran yang dapat diperluas: Hingga 5 (Ethernet, RS422/485 melalui modul)
• Protokol yang didukung: Modbus/TCP, XGT, Ethernet/IP, Profibus-DP (melalui ekspansi)
• Transfer data: 16 koneksi jaringan bersamaan, unggah/unduh program 30x lebih cepat (auto MDIX) |
| Adaptabilitas Lingkungan |
• Suhu operasi: 0℃~55℃; Suhu penyimpanan: -25℃~70℃
• Toleransi kelembaban: 5~95% RH (tanpa kondensasi)
• Ketahanan getaran: 5~150Hz (percepatan 1G, 10 siklus per sumbu)
• Ketahanan guncangan: percepatan 15G (durasi 11ms, 3 siklus per sumbu)
• Perlindungan EMI/ESD: standar IEC 61131-2, IEC 61000-4 (pembuangan kontak ESD 4kV) |
| Catu Daya |
• Input terukur: 24V DC (CPU); AC 110/220V (modul ekspansi)
• Rentang tegangan: AC 85~264V; DC 20.4~26.4V
• Toleransi kegagalan daya sesaat: 10ms (tanpa kehilangan data) |
| Perangkat Lunak & Kompatibilitas |
• Perangkat lunak pemrograman: XG5000 (pemrograman berbasis tabel, pemantauan tren)
• Bahasa yang didukung: IEC 61131-3 (Ladder, SFC, ST)
• Kompatibilitas modul: Bekerja dengan modul ekspansi seri K120S dan XGB
• Kepatuhan global: IEC 61131-2, sertifikasi CE, UL |
Aplikasi dan Skenario Produk
Mesin Pengemas
Skenario Khas: Mesin pengemas makanan kecil (misalnya, mesin penyegel permen, peralatan pelabelan minuman), pengemas karton kurir, lini pengisian vial kosmetik
Mengapa Cocok: Ukurannya yang ringkas mudah dipasang di lemari kontrol peralatan yang sempit, dan titik I/O 10-60 sangat memenuhi kebutuhan kontrol dasar proses "umpan-segel-hitung-bongkar". Fungsi penghitungan kecepatan tinggi sangat cocok dengan kecepatan pengemasan.
Penanganan Material & Konveyor
Skenario Khas: Konveyor sabuk kecil (misalnya, lini penyortiran gudang, sabuk transfer material bengkel), platform pengangkat, sistem kontrol pendukung AGV kecil
Mengapa Cocok: Dukungan komunikasi multi-protokol memungkinkan integrasi yang mulus dengan sensor dan inverter. Desain ketahanan getaran dan suhu lebar beradaptasi dengan lingkungan bengkel luar negeri yang keras.
Mesin Perkakas Kecil & Peralatan Pemrosesan
Skenario Khas: Mesin ukir CNC desktop, mesin pons kecil, mesin bending logam, peralatan pencetakan 3D
Mengapa Cocok: Pemrosesan kecepatan tinggi 60ns seri XGB-H/U dan penghitungan kecepatan tinggi 8-saluran secara akurat mengontrol frekuensi pemberian makan alat dan frekuensi stamping. Aritmatika floating-point dan dukungan kontrol PID memungkinkan penyetelan halus presisi pemrosesan.
HVAC & Otomasi Bangunan
Skenario Khas: Unit HVAC untuk bangunan komersial kecil, sistem ventilasi bengkel, kontrol suhu penyimpanan dingin
Mengapa Cocok: RTC bawaan dan kontrol loop PID 16-saluran secara otomatis menyesuaikan suhu/kelembaban pada siklus waktu, dan dukungan protokol Modbus terintegrasi dengan sistem kontrol pusat bangunan.
Pertanyaan yang Sering Diajukan
T: PLC tidak dapat menyala setelah terhubung ke jaringan listrik lokal. Apa yang salah?
J: Kemungkinan besar karena ketidakcocokan tegangan--jaringan luar negeri bervariasi (misalnya, 120V AC di Amerika Utara, 230V di Eropa). Periksa apakah input daya model XGB Anda cocok (modul CPU mendukung AC 85-264V, tetapi beberapa modul ekspansi hanya mengambil AC 110/220V). Juga, konfirmasikan kabel daya tidak terbalik (pin L/N) dan sekring tidak putus.
T: Mengapa saya tidak dapat menghubungkan PLC ke perangkat lunak XG5000 melalui Ethernet?
J: Masalah umum: ① Alamat IP PLC bertentangan dengan komputer Anda (atur keduanya ke subnet yang sama); ② Firewall/antivirus di PC Anda memblokir koneksi; ③ Kabel Ethernet salah (gunakan kabel straight-through, bukan crossover). Jika masih tidak berfungsi, atur ulang pengaturan jaringan PLC dengan menekan tombol reset selama 5 detik.
T: Fungsi penghitungan kecepatan tinggi tidak akurat (misalnya, kehilangan hitungan pada jalur konveyor). Bagaimana cara memperbaikinya?
J: Pertama, periksa kabel sensor--pastikan output NPN/PNP sensor cocok dengan tipe input PLC (DN= NPN, DP=PNP). Kemudian, konfirmasikan frekuensi penghitungan tidak melebihi batas modul. Jika sensor jauh dari PLC (lebih dari 10m), gunakan kabel berpelindung dan ground lapisan pelindung untuk menghindari gangguan.
T: PLC tiba-tiba restart selama operasi, terutama di lingkungan panas atau lembab. Apa penyebabnya?
J: Biasanya terkait lingkungan atau daya. Suhu operasi XGB adalah 0-55℃--jika dipasang di lemari kontrol tertutup, tambahkan kipas pendingin. Untuk masalah kelembaban, gunakan lapisan tahan lembab pada terminal PLC. Juga, periksa apakah catu daya tidak stabil--pasang pelindung lonjakan arus jika jaringan lokal memiliki lonjakan tegangan yang sering.
T: Bisakah saya mengganti modul ekspansi tanpa menghentikan lini produksi? Manual mengatakan "penggantian online" didukung, tetapi tidak berfungsi.
J: Penggantian online hanya berfungsi untuk modul tertentu (I/O digital, modul analog--bukan CPU atau modul daya). Langkah-langkah yang harus diikuti: ① Di perangkat lunak XG5000, buka "Konfigurasi Modul" dan pilih "Penggantian Online"; ② Matikan daya ke modul ekspansi tertentu (bukan seluruh sistem); ③ Ganti modul dan nyalakan kembali--tunggu 10 detik agar PLC mengenalinya.
