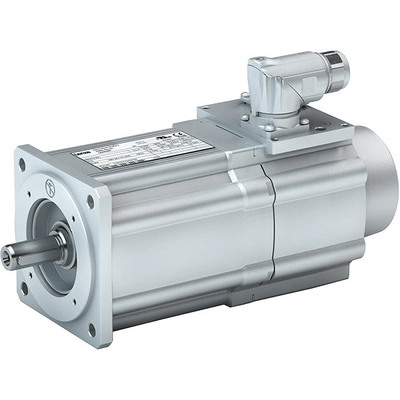

एमसीएस सिंक्रोनस सर्वो मोटरः औद्योगिक स्वचालन के लिए उच्च गतिशीलता और परिशुद्धता
-
प्रमुखता देना
Lenze MCS सिंक्रोनस सर्वो मोटर
,औद्योगिक स्वचालन सर्वो ड्राइव मोटर
,वारंटी के साथ उच्च परिशुद्धता सर्वो मोटर
-
प्रकारसर्वो ड्राइव मोटर
-
गारंटीमूल निर्माता की वारंटी
-
पाकेजमूल पाकेज
-
शिपिंग अवधिअंतर्राष्ट्रीय एक्सप्रेस (DHL/FEDEX/TNT/UPS/ARAMEX)/समुद्री माल/हवाई माल/अंतर्राष्ट्रीय विशेष लाइन
-
माल ढुलाई प्रभारऔद्योगिक उपकरण (ईजी, पीएलसी मॉड्यूल, इनवर्टर..) के लिए, शिपिंग लागत पैकेज वजन/मात्रा और डिलीवरी स्था
-
उत्पत्ति के प्लेसजर्मनी
-
प्रमाणनCE, RoHS, UL, CURus
-
मॉडल संख्याएमसीएस
-
न्यूनतम आदेश मात्रा1
-
मूल्य$150- $5000
-
प्रसव के समय3-5कार्यदिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
एमसीएस सिंक्रोनस सर्वो मोटरः औद्योगिक स्वचालन के लिए उच्च गतिशीलता और परिशुद्धता
एमसीएस सिंक्रोनस सर्वो मोटर
एमसीएस सिंक्रोनस सर्वो मोटर औद्योगिक स्वचालन के लिए बेजोड़ उच्च गतिशीलता और सटीकता प्रदान करता है,असाधारण रूप से उच्च अधिभार क्षमता और बड़े कोणीय त्वरण का दावा करते हुए आसानी से तत्काल भारी भार को संभालने के लिएइसके प्लग-एंड-प्ले कनेक्शन से त्वरित स्थापना और परेशानी मुक्त रखरखाव संभव होता है।जबकि g500/g7x0/g8x0 रिड्यूसर और i700/i950 कैबिनेट सर्वो ड्राइव के साथ सहज संगतता रोबोटिक्स के लिए आदर्श लचीला सिस्टम एकीकरण सुनिश्चित करती है, पैकेजिंग, सीएनसी मशीनें और अधिक उच्च परिशुद्धता वाले गति नियंत्रण परिदृश्य।
उत्पाद की मुख्य विशेषताएं
- उच्च अधिभार क्षमताःस्थिर और निर्बाध संचालन के साथ औद्योगिक परिदृश्यों में तत्काल उच्च भार आवश्यकताओं को आसानी से संभालता है
- बड़ा कोणीय त्वरण:उच्च परिशुद्धता और उच्च गतिशील स्थिति और गति विनियमन नियंत्रण के लिए तेजी से प्रतिक्रिया गति
- प्लग-इन सुविधाजनक कनेक्शनःप्लग-एंड-प्ले डिजाइन स्थापना के समय को काफी कम करता है और परेशानी मुक्त रखरखाव और विघटन की सुविधा देता है
- घटकों के साथ पूरी तरह से मेल खाता हैःगियर मोटर के रूप में कुशल उपयोग के लिए g500, g7x0 और g8x0 श्रृंखला के reducers के साथ संयोजन के लिए पेशेवर रूप से अनुकूलित
- सर्वो ड्राइव संगतता:सहज प्रणाली एकीकरण के लिए i700 कैबिनेट और i950 कैबिनेट सर्वो ड्राइव के साथ सहज संगत
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश रेंज |
|---|---|
| नामित शक्ति | 0.25 kW - 15.8 kW |
| नामित वोल्टेज | 230 V AC (1-चरण/3-चरण), 400 V AC (3-चरण) |
| नामित गति | 3000 आरपीएम - 6000 आरपीएम |
| टॉर्क रेंज | 0.8 एनएम - 102 एनएम (निरंतर) / 2.4 एनएम - 306 एनएम (पीक) |
| अधिभार क्षमता | 300% नामित टोक़ (अल्पकालिक) |
| कोणीय त्वरण | 10,000 रॅड/सेकंड तक |
| सुरक्षा वर्ग | IP54 (मानक), IP65 (वैकल्पिक) |
| शीतलन विधि | प्राकृतिक शीतलन (IC410) मजबूर हवा शीतलन (IC416, वैकल्पिक) |
| एन्कोडर प्रकार | वृद्धिशील एन्कोडर (TTL/HTL), पूर्ण एन्कोडर (EnDat 2.)2हाइपरफेस) |
| कनेक्शन प्रकार | प्लग-इन कनेक्टर (स्पीडटेक) |
| संगत कम करने वाले | g500, g7x0, g8x0 सीरीज के रिड्यूसर |
| संगत ड्राइव | i700 कैबिनेट, i950 कैबिनेट सर्वो ड्राइव |
| माउंटिंग प्रकार | B5 फ्लैंज, B14 फ्लैंज, चेहरे का माउंट, पैर का माउंट |
| परिवेश का तापमान | -20°C से +40°C (मानक), -20°C से +60°C (डिरेटिंग के साथ) |
| प्रमाणपत्र | CE, RoHS, UL, CURus |
मोटर श्रृंखला संगतता
| मोटर श्रृंखला | विदेशी मॉडल रेंज | संबंधित सर्वो ड्राइव | टिप्पणियाँ |
|---|---|---|---|
| एमसीएस 06 श्रृंखला (छोटा फ्रेम) | MCS06CXX-RS0B0, MCS06CXXLRS0B0, MCS06CXX-RS0P1, MCS06CXXLRS0P1, MCS06FXX-RS0B0, MCS06FXXLRS0B0, MCS06FXXLRS0B0, MCS06FXX-RS0P1, MCS06FXXLRS0P1, MCS06IXX-RS0B0, MCS06IXXLRS0B0, MCS06IXX-RS0P1, MCS06IXXLRS0P1,MCS06i41-rs0p1-a11n-st5s00n-r0su, MCS06i60-skmp1-a11n-st5s00n-r0su, MCS06c60-rs0p1-b11n-st5s00n-r0su, MCS06f41-rs0p1-a11n-st5s00n, MCS06i41-rs0b0-z0c0-st5s00n-r6su, MCS06f41-rs0b0-alln-st5s00n-r0su, MCS06f60-rs0b0-b11n-st5s00n-r0su | i700 कैबिनेट सर्वो ड्राइव, i950 कैबिनेट सर्वो ड्राइव, ECS श्रृंखला सर्वो ड्राइव (ECS 107x/ECS 211), 9400 हाईलाइन कैबिनेट सर्वो ड्राइव | उच्च गतिशील आवश्यकताओं के साथ कॉम्पैक्ट उपकरणों के लिए उपयुक्त, कम जड़ता पल |
| एमसीएस 09 श्रृंखला (मध्यम फ्रेम) | MCS09Dxx-RS0B0, MCS09Dxx-RS0P1, MCS09Dxx-RS0P2, MCS09FXX-RS0B0, MCS09FXXLRS0B0, MCS09FXX-RS0P1, MCS09FXXLRS0P1, MCS09FXX-RS0P2, MCS09FXXLRS0P2, MCS09HXX-RS0B0, MCS09HXXLRS0B0, MCS09HXX-RS0P1,MCS09HXXLRS0P1, MCS09HXX-RS0P2, MCS09HXXLRS0P2, MCS09Lxx-RS0B0, MCS09Lxx-RS0P1, MCS09Lxx-RS0P2, MCS09h41-rs0b0-b14n-st5s00n-r0su | i700 कैबिनेट सर्वो ड्राइव, i950 कैबिनेट सर्वो ड्राइव, 9400 हाईलाइन कैबिनेट सर्वो ड्राइव, 8400 टॉपलाइन इन्वर्टर ड्राइव | सामान्य औद्योगिक स्वचालन परिदृश्यों में व्यापक रूप से उपयोग किया जाने वाला संतुलित गतिशील प्रदर्शन और टॉर्क आउटपुट |
| एमसीएस 12 सीरीज (मध्यम-बड़ी फ्रेम) | MCS12Dxx-RS0B0, MCS12Dxx-RS0P1, MCS12Dxx-RS0P2, MCS12HXX-RS0B0, MCS12HXXLRS0B0, MCS12HXX-RS0P1, MCS12HXXLRS0P1, MCS12HXX-RS0P2, MCS12HXXLRS0P2, MCS12LXX-RS0B0, MCS12LXXLRS0B0, MCS12LXXLRS0P1,MCS12LXXLRS0P1, MCS12LXX-RS0P2, MCS12LXXLRS0P2, MCS12139-rs0p2-a19n-st5f10n-p0su, MCS12h35-rs0b0-a19n-st5s00n-r0su, MCS12139-rs0b0-b19n-st5f10n-r0su | i700 कैबिनेट सर्वो ड्राइव, i950 कैबिनेट सर्वो ड्राइव, 9400 हाईलाइन कैबिनेट सर्वो ड्राइव, ECS श्रृंखला सर्वो ड्राइव | उच्च शक्ति घनत्व, उच्च टोक़ और उच्च परिशुद्धता की आवश्यकता वाले उपकरणों के लिए उपयुक्त, जैसे सीएनसी मशीन टूल्स और औद्योगिक रोबोट |
| एमसीएस 14 सीरीज (बड़ा फ्रेम) | MCS14Dxx-RS0B0, MCS14Dxx-RS0P1, MCS14Dxx-RS0P2, MCS14Hxx-RS0B0, MCS14Hxx-RS0P1, MCS14Hxx-RS0P2, MCS14Lxx-RS0B0, MCS14Lxx-RS0P1, MCS14Lxx-RS0P2, MCS14Lxx-RS0P2, MCS14Pxx-RS0B0, MCS14Pxx-RS0P1, MCS14Pxx-RS0P2,MCS14h32-rs0pl-z0ffff0-st5s00n-r0su, MCS14h32-rs0p1-b24n-kk5s00n-r0su, MCS14h32-rs0b24n-kk5s00n-r0su, MCS14P19-RSOBO, MCS14P18-RSOBO | i950 कैबिनेट सर्वो ड्राइव, 9400 हाईलाइन कैबिनेट सर्वो ड्राइव | उच्च अधिभार क्षमता, बड़े पैमाने पर स्वचालित उत्पादन लाइनों और रसद हैंडलिंग उपकरण जैसे भारी शुल्क अनुप्रयोगों के लिए उपयुक्त |
| एमसीएस 19 सीरीज (अति-बड़ा फ्रेम) | MCS19Fxx-RS0B0, MCS19Fxx-RS0P1, MCS19Pxx-RS0B0, MCS19Pxx-RS0P2 | i950 कैबिनेट सर्वो ड्राइव, 9400 हाईलाइन कैबिनेट सर्वो ड्राइव | अधिकतम आउटपुट टोक़, भारी भार परिशुद्धता नियंत्रण परिदृश्यों के लिए डिज़ाइन किया गया, बड़े पैमाने पर reducers के साथ संगत |
अनुप्रयोग क्षेत्र
- सीएनसी मशीन टूल्स:उच्च गतिशील प्रतिक्रिया और सटीक स्थिति मिलिंग, मोड़ आदि की उच्च परिशुद्धता प्रसंस्करण आवश्यकताओं को पूरा करती है, उपकरण मशीनिंग सटीकता और दक्षता में सुधार करती है।
- औद्योगिक रोबोट:बड़ा कोणीय त्वरण रोबोटिक बाहों के तेजी से स्टार्ट-स्टॉप और बहु-अक्ष समन्वित आंदोलनों के अनुकूल है, जो हैंडलिंग, असेंबली, सॉर्टिंग और अन्य परिदृश्यों में सुचारू संचालन सुनिश्चित करता है।
- पैकेजिंग मशीनरीःउच्च गति से भरने, लेबलिंग, कार्टनिंग और अन्य प्रक्रियाओं में तत्काल भार उतार-चढ़ाव का स्थिर रूप से सामना करता है, जिससे पैकेजिंग लाइनों का कुशल और निरंतर संचालन संभव होता है।
- मुद्रण एवं वस्त्र उपकरण:सटीक तनाव नियंत्रण क्षमता प्रिंटिंग पंजीकरण और वस्त्र रंगाई की उच्च-सटीक संचरण आवश्यकताओं के अनुकूल है, सामग्री खिंचाव या ऑफसेट से बचती है।
- स्वचालित उत्पादन लाइनें:विभिन्न रिड्यूसर और ड्राइव के साथ संगत, लचीले ढंग से परिवहन, छँटाई, पैलेटिंग और अन्य लाइन लिंक में एकीकृत, लाइन अंतरिक्ष लेआउट का अनुकूलन।
- इलेक्ट्रॉनिक विनिर्माण उपकरण:कम जड़ता डिजाइन उच्च गति, उच्च आवृत्ति प्लेसमेंट और मिलाप कार्यों का समर्थन करता है, 3C उत्पादों की सटीक असेंबली के लिए सख्त आवश्यकताओं को पूरा करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: i700/i950 ड्राइव से कनेक्ट करने के बाद मोटर शुरू नहीं होता है। समस्या क्या हो सकती है?
उत्तरः सबसे पहले जांचें कि पावर वोल्टेज मोटर रेटिंग से मेल खाती है। फिर पुष्टि करें कि एन्कोडर वायरिंग और संचार प्रोटोकॉल (जैसे एथरकैट) संगत हैं।अंत में सत्यापित करें कि क्या ड्राइव फर्मवेयर संस्करण संगत हैयदि कोई असंगतता है तो मापदंडों को अद्यतन या समायोजित करें।
प्रश्न: ऑपरेशन के दौरान मोटर काफी गर्म हो जाती है। इसका कारण क्या है?
A: सबसे अधिक संभावना है कि भार नामित मूल्य से अधिक है, या वेंटिलेशन पोर्ट धूल से अवरुद्ध हैं। पहले भार को नामित सीमा तक कम करें और गर्मी अपव्यय वेंटिलेशन से मलबे को साफ करें।यदि अति ताप जारी रहता है, जांचें कि क्या स्थापना वातावरण का तापमान बहुत अधिक है।
प्रश्न: जी-सीरीज के रिड्यूसर के साथ मिलान करने के बाद असामान्य शोर है। इसे कैसे ठीक किया जाए?
A: सबसे पहले मोटर और रिड्यूसर के बीच संरेखण की जाँच करें_ गलत संरेखण के कारण कंपन और शोर होता है_ फिर निरीक्षण करें कि क्या असर पहने हुए हैं; यदि क्षति गंभीर है तो उन्हें बदलें_अंत में पुष्टि लोड जड़ता अनुपात उचित सीमा के भीतर है.
प्रश्न: सिग्नल अस्थिर है और प्लग कनेक्ट होने के बाद अक्सर डिस्कनेक्ट हो जाता है। क्या करें?
उत्तरः सबसे पहले जाँच करें कि प्लग पूरी तरह से ढीला या ऑक्सीकरण के बिना डाला गया है। विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए आश्रित केबलों के साथ प्रतिस्थापित करें। इस बीच,तारों के अत्यधिक झुकने से बचें और उन्हें तारों के दौरान बिजली की लाइनों से दूर रखें.
प्रश्न: पोजिशनिंग की सटीकता कम हो जाती है और विचलन बड़ा हो जाता है। समस्या निवारण कैसे करें?
उत्तर: सबसे पहले जांचें कि एन्कोडर ठीक से काम करता है और सिग्नल फीडबैक स्थिर है। फिर जांचें कि इलेक्ट्रॉनिक गियर अनुपात सेटिंग सही है या नहीं।अंत में पुष्टि करें कि मोटर और भार के बीच कनेक्शन ढीला नहीं है.
प्रश्न: मोटर अचानक रुक जाती है और नियंत्रण प्रणाली अलार्म लगाती है।
उत्तर: सबसे पहले अलार्म कोड के अनुरूप दोष प्रकार की जाँच करें। अधिभार अलार्म के लिए भार को कम करें; ओवरकंट्रेंट अलार्म के लिए शॉर्ट सर्किट के लिए वायरिंग की जांच करें;संचार अलार्मों के लिए नेटवर्क पैरामीटर या मरम्मत केबलों को फिर से कॉन्फ़िगर करें.
प्रश्न: विभिन्न क्षेत्रों में शक्ति विनिर्देश भिन्न होते हैं। क्या मोटर का सीधे उपयोग किया जा सकता है?
A: इसका सीधा उपयोग न करें. सबसे पहले यह सुनिश्चित करें कि मोटर का रेटेड वोल्टेज स्थानीय बिजली की आपूर्ति से मेल खाता है. यदि आवश्यक हो तो वोल्टेज असंगतता के कारण होने वाले वाइंडिंग बर्नआउट से बचने के लिए वोल्टेज कन्वर्टर का उपयोग करें।
प्रश्न: दीर्घकालिक उपयोग के बाद मुख्य रखरखाव बिंदु क्या हैं?
A: मोटर की सतह पर नियमित रूप से धूल साफ करें और प्लग और टर्मिनलों की स्थिति की जांच करें। हर 1-2 साल में असर पहनने की जांच करें और आवश्यकतानुसार स्नेहक तेल बदलें।विफलताओं के बाद तेजी से वसूली के लिए ड्राइव पैरामीटर नियमित रूप से बैकअप.
